Содержание

Исходные данные

3

Введение

4

  1. Технология погрузочно – разгрузочных работ с заданным грузом

7

  1. Определение суточного грузо – и вагонопотоков

16

2.1.Определение суточного расчетного грузопотока

16

2.2.Расчет нормы загрузки железнодорожного подвижного состава

17

2.3.Определение вместимости складов

18

2.4.Расчет площади и линейных размеров складов

20

2.5.Выбор типа и расчет количества погрузочно – разгрузочных машин

23

2.6.График цикла работы погрузочно – разгрузочных машин

30

2.7.Выбор типа и определение потребного количества автотранспортных средств

31

  1. Определение технико – экономических показателей, сравниваемых вариантов

36

    1. Определение капиталовложений

36

    1. Определение эксплуатационных расходов

39

  1. Мероприятия по охране труда и окружающей среды при выполнении погрузочно – разгрузочных работ

46

Заключение

54

Список использованных источников

55

Таблица 1 – Исходные данные

п/п

Наименование

груза

Годовой грузопоток в тыс.т

Число подач в сутки

Место погрузки и выгрузки

Прибытие

Отправление

Прибытие

Отправление

6

Зерно насыпью

100

150

3

3

Подъездной путь

Тип вагонов для перевозки заданного груза принимается с учетом существующего вагонного парка и перспектив его реконструкции.

Процентное соотношение вагонов в парке может быть принято:

крытые и платформы – 4-осные 100 %;

полувагоны – 4-осные 80 – 85 %,8-осные – 15 – 20 %;

цистерны – 4-осные 70 – 75 %,8-осные – 25 – 30 %.

Средняя продолжительность одной подачи и уборки вагонов принимается равной 20 минут.

Режим работы грузового пункта – круглосуточный.

Режим работы автотранспорта с 600 до 1800 московского времени.

Введение

Механизация погрузочно-разгрузочных и складских работ играет значительную роль в научно-техническом прогрессе. Перед ней стоит задача широкого внедрения во всех областях народного хозяйства комплексной механизации и автоматизации производственных процессов, ликвидации ручных погрузочно-разгрузочных работ и исключения тяжелого ручного труда при выполнении основных и вспомогательных технологических операций.

Жизненно необходимым является увеличение производства прогрессивных средств механизации подъемно-транспортных, погрузочно-разгрузочных и складских работ. Современные поточные технологические и автоматизированные линии на складах и терминалах, межцеховой и внутрицеховой транспорт требуют применения разнообразных типов подъемно-транспортных и погрузочно-разгрузочных машин и механизмов, обеспечивающих непрерывность и ритмичность производственных процессов. Поэтому подъемно-транспортное и погрузочно-разгрузочное оборудование в настоящее время превратилось в один из основных решающих факторов, определяющих эффективность производства и перевозок. Насыщенность производства средствами механизации трудоемких и тяжелых работ, уровень механизации технологического процесса определяют собой степень совершенства технологического процесса.

Правильный выбор подъемно-транспортного оборудования влияет на нормальную работу и высокую продуктивность производства погрузочно-разгрузочных операций. Нельзя обеспечить устойчивый ритм работы на современной ступени интенсификации без согласованной и безотказной работы современных средств механизации внутрицехового и межцехового транспортирования сырья, полуфабрикатов и готовой продукции на всех стадиях обработки, складирования и перевозки.

Железнодорожный транспорт выполняет перевозку большого разнообразия грузов, включающих в себя наливные, насыпные и навалочные, машины и механизмы, прокат и лесоматериалы, контейнерные и пакетные, негабаритные и тяжеловесные, а также целый ряд огнеопасных, взрывоопасных и ядовитых грузов и т.д. Погрузочно-разгрузочные операции заключаются в загрузке и разгрузке подвижного состава (вагонов, автомобилей, судов), перегрузке из одного его вида в другой, сортировку, перекладку и перемещение грузов на складах и др.

Для выполнения грузовых операций и сохранности грузов железные дороги располагают комплексом устройств и сооружений, состоящих из крытых складов, контейнерных и навалочных площадок, весового хозяйства и др. В целях облегчения погрузочно-разгрузочных работ, сокращения времени простоя вагонов под грузовыми операциями и улучшения условий труда применяют типовые схемы комплексной механизации переработки грузов .

Комплексная механизация создает условия для организации автоматизированной переработки грузов. При этом может быть применена частичная автоматизация, при которой только отдельные (главным образом основные) грузовые операции автоматизированы. Для осуществления механизации и автоматизации грузовых операций на железнодорожном транспорте применяют различные подъемно-транспортные, погрузочно-разгрузочные машины и оборудование, в зависимости от полноты использования которых в выполнении конкретных операций различают механизированную, комплексно-механизированную и автоматизированную грузопереработку. Показателями оценки механизации работ являются уровень и степень механизации. Уровень механизации определяется как отношение объема работ, выполненных механизированным способом, ко всему объему погрузочно-разгрузочных работ (в %), степень механизации — как отношение трудовых затрат при механизации к общим трудовым затратам на весь объем работы (в %). Для выполнения отдельных операций погрузки, выгрузки, сортировки грузов и других погрузочно-разгрузочных работ подъемно-транспортные машины и устройства включаются в определенной технологической последовательности в схему комплексной механизации. По характеру перемещения грузов подъемно-транспортные машины бывают периодического, непрерывного и комбинированного действия. К машинам циклического действия, перемещающим груз порциями, относятся различные краны и машины напольного транспорта. К машинам непрерывного действия, перемещающим груз горизонтально, вертикально или наклонно, — конвейеры, элеваторы, установки гидравлического и пневматического транспорта.

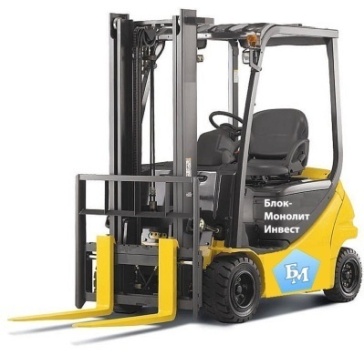

Рисунок 1 – Электропогрузчики

Специализированные проектные организации совместно с машиностроительными заводами создали ряд высокопроизводительных, экономичных и удобных в эксплуатации машин и устройств, для комплексной механизации погрузочно-разгрузочных и складских работ. Созданы электро- и автопогрузчики, различные погрузочные машины для штучных и сыпучих грузов, штабелирующие и другие подъемные средства, позволяющие осуществлять комплексную механизацию на многих участках предприятий машиностроительной индустрии, железнодорожного транспорта и др.

По характеру перемещения грузов подъемно-транспортные машины бывают периодического, непрерывного и комбинированного действия. К машинам циклического действия, перемещающим груз порциями, относятся различные краны и машины напольного транспорта. К машинам непрерывного действия, перемещающим груз горизонтально, вертикально или наклонно, — конвейеры, элеваторы, установки гидравлического и пневматического транспорта.

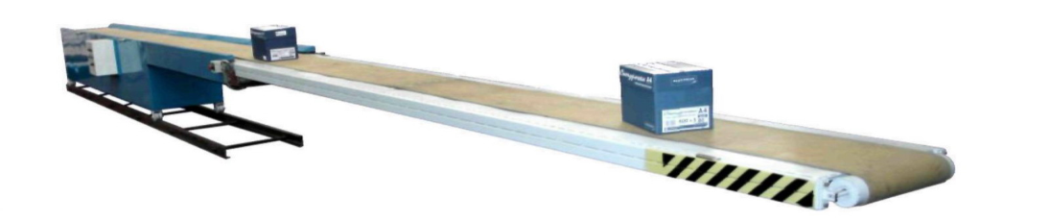

Рисунок 2 – Конвейер телескопический

Выбор средств механизации определяется в зависимости от вида груза (насыпной, штучный, длинномерный, наливной и др.) и его физико-механических свойств, а также типа транспортных средств и объема выполняемых работ. Для выполнения погрузочно-разгрузочных, перегрузочных, укладочных работ с насыпными или тарно-штучными грузами применяют погрузчики периодического действия с различными грузозахватными приспособлениями, самоходные погрузчики непрерывного действия, специальные вагоноразгрузочные машины, которые осуществляют только разгрузку вагонов. Электропогрузчики , имеющие различные грузозахватные приспособления, используют для выполнения погрузочно-разгрузочных работ в стесненных условиях внутри складов, вагонов, контейнеров, на территории грузовых районов. Для переработки грузов на открытых площадках применяют автопогрузчики грузоподъемностью от 1 до 40 т.

Сейчас реализуются мероприятия, направленные на развитие магистрального и промышленного железнодорожного транспорта: внедрение новейших универсальных и специализированных транспортных средств; увеличение грузоподъёмности и мощности подвижного состава. Кроме того, улучшается взаимодействие различных видов транспорта, совершенствуется технология организации перевозок, ускоряется внедрение высокоэффективных машин и высокосовершенных систем автоматического управления. Находит широкое применение кибернетика, электронные счётно – решающие устройства и ЭВМ в производстве, плановых расчётах, сфере учёта и управления.
