ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
федеральное государственное бюджетное образовательное
учреждение высшего профессионального образования
«ОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ПУТЕЙ СООБЩЕНИЯ»
(ОмГУПС (ОмИИТ))
Кафедра «Электроснабжение железнодорожного транспорта»
СамостоятельНая рабоТа по дисциплине «теория дискретных устройств автоматики и телемеханики»
ИНМВ. 800001. 000000
Студент гр. 40А
В. В. Астапов
Дата _______________
Руководитель –
преподаватель кафедры «ЭЖТ»
Н. А. Калинина
Дата _______________
Омск 2012
Реферат
УДК 62.314.21.001.63(075.8)
Самостоятельная работа содержит 20 страниц, 11 рисунков, 6 таблиц.
В данной работе представлены расчёт, анализ и проектирование дискретного устройства. Произведён выбор элементной базы для его реализации . А также приведен вид рабочего стола программы по проектированию интегрированных микросхем Multisim.
Введение
Устройства автоматики и телемеханики, базирующиеся на элементах цифровой (дискретной) и микропроцессорной техники, широко применяются для управления объектами электроснабжения.
Уровень эксплуатации устройств автоматики и телемеханики зависит от квалификации инженерно-технических работников, поэтому необходимым условием подготовки инженерных кадров электрических железных дорог в этом направлении является изучение принципов работы и методов анализа и синтеза этих устройств.
Целью выполнения самостоятельной работы является закрепление теоретических знаний по дисциплине «Теория дискретных устройств автоматики и телемеханики» и приобретение практических навыков расчета, анализа и синтеза простейших комбинационных схем на логических элементах.
Исследования заданной комбинационной схемы по определению логических функций дискретных устройств рекомендуется выполнять аналитическим способом с последующим моделированием работы схемы с помощью программного обеспечения Electronics Workbench или Proteus.
1 Задание к самостоятельной работе
Задание предполагает решение следующих задач.
1) Составление схемы дискретного устройства в соответствии с исходными данными своего варианта.
2) Определение функции на выходе каждого элемента схемы без применения логических преобразований.
3) Составление таблицы истинности.
4) Запись функции на выходе схемы в совершенной дизъюнктивной (СДНФ) и совершенной конъюнктивной (СКНФ) нормальных формах, полученных по данным таблицы истинности.
5) Получение сокращенной формы записи в дизъюнктивной (ДНФ) и конъюнктивной (КНФ) нормальных формах.
6) Проверка полученного результата.
7) Минимизация логической функции методом карт Карно.
8) Минимизация логической функции методом Квайна.
9) Приведение записи функции в минимальной дизъюнктивной нормальной форме (МДНФ) к базисам И-НЕ и ИЛИ-НЕ.
10) Построение комбинационных схем дискретного устройства в базисах И, ИЛИ, НЕ; И-НЕ и ИЛИ-НЕ.
11) Построение комбинационной схемы дискретного устройства на релейно-контактных элементах.
12) Экспериментальная проверка работы синтезированного устройства с помощью программного обеспечения Electronics Workbench (Multisim) или Proteus.
13) Выбор элементной базы для реализации комбинационной схемы дискретного устройства.
2 Выполнение работы
2.1 Составление схемы дискретного устройства в соответствии с заданием
Исходные данные к индивидуальным заданиям по вариантам приведены в таблице 1. Элементы схемы DD1 и DD2 – инверторы.
Таблица 1 - Исходные данные к заданию
Номер варианта |
Элемент схемы |
|||||||
DD1 |
DD2 |
DD3 |
DD4 |
DD5 |
DD6 |
DD7 |
DD8 |
|
1 |
НЕ |
НЕ |
И |
ИЛИ |
И-НЕ |
ИЛИ |
ИЛИ-НЕ |
И-НЕ |

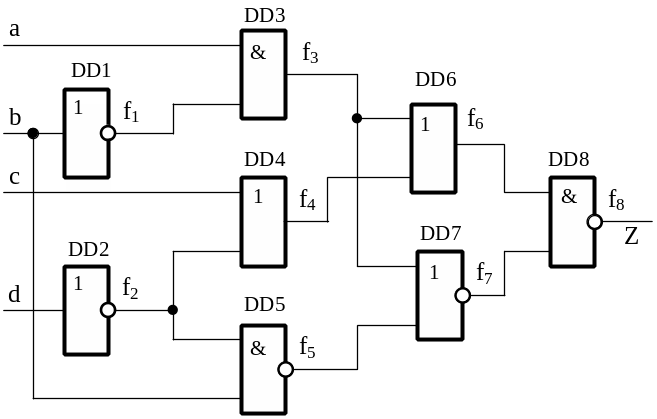

Схема устройства на логических элементах для самостоятельной работы представлена на рисунке 1.
Рисунок 1 – Схема устройства на логических элементах
