22. Радіовимірювання дальності фазовим методом

Фазовый метод определения дальности заключается в скачкообразном (импульсном) изменении фазы узкополосного сигнала. Как и в предыдущем случае, дальность определяется по времени задержки изменения фазы. Преимущество – использование узкополосного фильтра. Недостаток – передача и прием на разные антенны

23. Радіовимірювання радіальної швидкості

Радиочастотный метод измерения радиальной скорости основан на измерении доплеровского сдвига частоты зондирующего сигнала: .

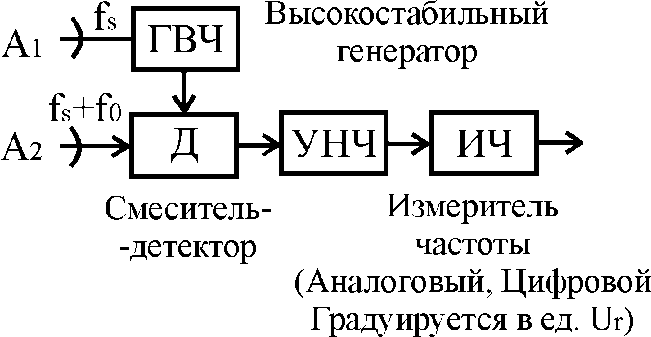

Рис. 11.9. Структурная схема РЛС непрерывного действия для определения скорости целей.

Как видно по структуре, приведенной на рис 11.9, здесь, как и при определении высоты в радиовысотомере используется супергетеродинная схема, где гетеродинный сигнал «отбирается» из высокостабильного генератора высокой частоты. Разностная доплеровская частота получается в цифровом виде и может быть легко пересчитана в значение радиальной скорости. Векторная скорость движения цели определяется путем определения угловых скоростей по азимуту и углу места, с последующим вычислением тангенциальных составляющих и векторным сложением с радиальной скоростью.
