9 . Шрифты чертежные
Типы шрифтов:
а) основной шрифт с наклоном и без наклона
б) широкий шрифт с наклоном и без наклона
Наклон букв и цифр к строке 75 градусов. Приняты след. размеры шрифтов, определенные высотой прописных букв h(мм): 2.5, 3.5, 5, 7, 10, 14, 20, 28, 40.Высота строчных букв составляет 2/3 от высоты прописных букв.

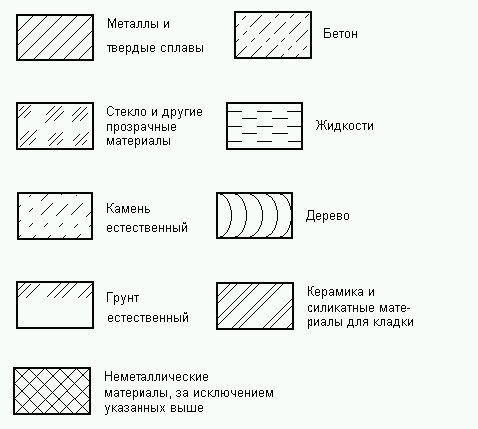

10. Штриховка
11. Нанесение размеров на чертеже
Все размеры на чертежах моделей, макетов, приборов и других конструкций юных техников проставляются так же, как на машиностроительных чертежах (ГОСТ 3458 — 52), — в миллиметрах и без указания при размерных числах единицы измерения. Размерные числа показывают действительные размеры деталей или их частей независимо от масштаба чертежа. Обычно они проставляются в разрывах размерных линий и иногда — над размерными линиями. На чертеже должно быть проставлено минимальное число размеров, но достаточное для изготовления и контроля изделия. Повторение размеров на разных изображениях и в тексте чертежа не допускается.
Если в технических требованиях надо дать ссылку на размер изображения, то этот размер или элемент обозначают буквой как на рисунке ниже.
Не следует надписывать размерные числа так, чтобы они пересекались или разделялись линиями чертежа, например осевыми или выносными. Размерные числа наносят поперек размерных линий с наклоном цифр примерно в 75° к этим линиям. Размер диаметра на чертежах обозначается знаком 0, поставленным перед размерным числом, а размер радиуса — буквой R
Если размер ставится внутри заштрихованного контура, то место для размерных чисел оставляют незаштрихованным. Размерные линии нужно проводить не ближе чем на 5 мм от линий контура. Параллельные размерные линии располагают на расстоянии не менее 5 мм друг от друга. При указании величин углов размерные линии вычерчивают в виде дуг, в разрывах которых всегда горизонтально располагают цифры, показывающие величины углов в градусах.

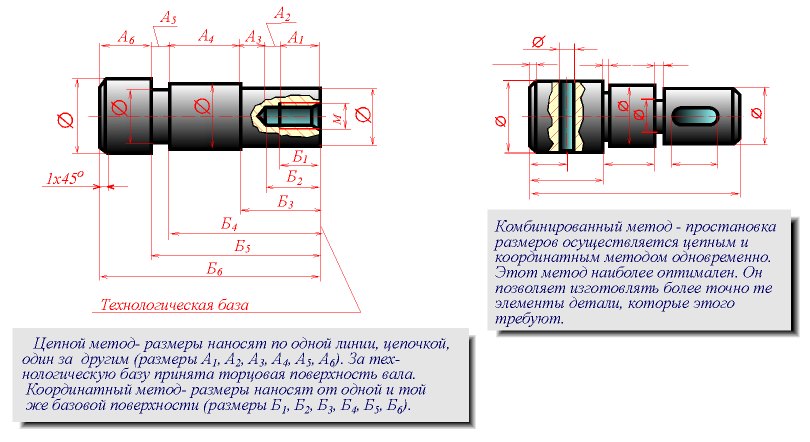

12. Способы простановки размеров
Для повышения наглядности чертежа иногда требуется нанесение линий пересечения поверхностей, образующих форму той или иной детали узла. Проводят их упрощенно. Например, проекцию линии пересечения двух цилиндров изображают дугой окружности с радиусом, равным радиусу большего цилиндра. При отсутствии явно выраженных линий пересечения последние наносятся тонкими линиями, которые не доводят до контура. Плоские грани на криволинейных поверхностях полезно выделять диагональными сплошными тонкими линиями. Следует частично показывать насечку или рифление на поверхностях, которые их имеют Общие правила выполнения чертежа Виды. Назначение видов. Дополнительные виды, их расположение и обозначение. Местные виды, их применение, расположение и обозначение
