Задание № 13
по разделу "Теория механизмов и машин"
Студент ___________________________ Группа______________

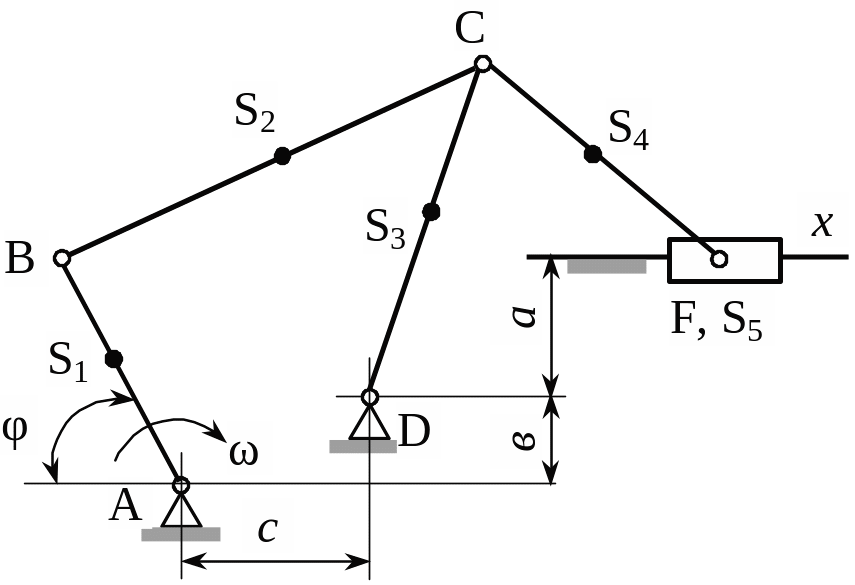

Выполнить структурное, кинематическое и
кинетостатическое исследование рычажного механизма:
Данные для расчета
Данные |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
LАВ, м |
0,30 |
0,35 |
0,40 |
0,45 |
0,50 |
0,55 |
0,60 |
0,50 |
0,45 |
0,4 |
LВС, м |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
0,8 |
0,7 |
0,6 |
0,5 |
LCD, м |
0,4 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,7 |
0,6 |
0,5 |
0,4 |
LСE, м |
1,0 |
1,1 |
1,2 |
1,3 |
1,4 |
1,5 |
1,4 |
1,3 |
1,2 |
1,1 |
а, м |
0,1 |
0,1 |
0,2 |
0,2 |
0,3 |
0,3 |
0,2 |
0,1 |
0,2 |
0,1 |
в, м |
0,1 |
0,2 |
0,2 |
0,1 |
0,2 |
0,2 |
0,1 |
0,2 |
0,1 |
0,2 |
с, м |
0,2 |
0,1 |
0,1 |
0,2 |
0,1 |
0,1 |
0,2 |
0,1 |
0,2 |
0,1 |
ω, с-1 |
20 |
22 |
24 |
25 |
26 |
22 |
24 |
25 |
26 |
24 |
φ, град |
30 |
60 |
30 |
60 |
120 |
150 |
120 |
150 |
210 |
330 |
Задание № 14
по разделу "Теория механизмов и машин"
Студент ___________________________ Группа______________

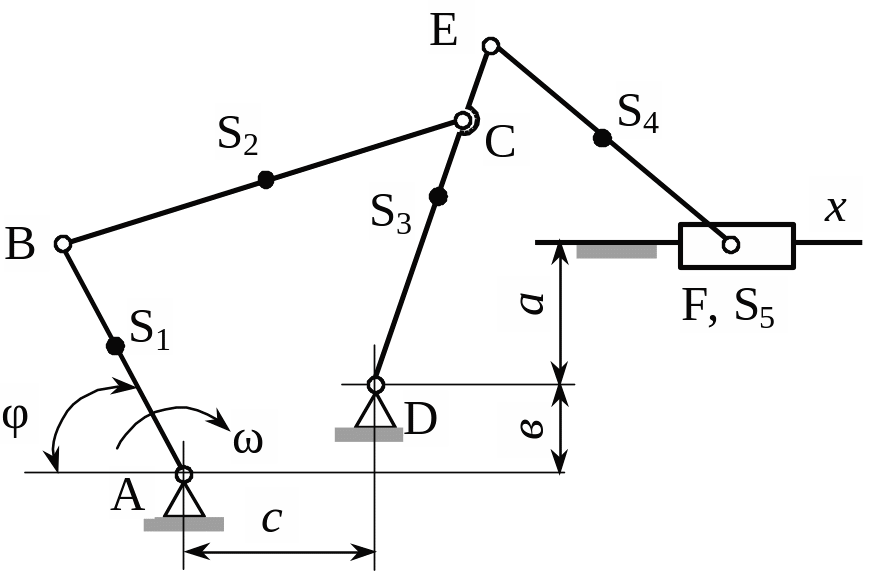

Выполнить структурное, кинематическое и
кинетостатическое исследование рычажного механизма:
Данные для расчета
Данные |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
LАВ, м |
0,30 |
0,35 |
0,40 |
0,45 |
0,50 |
0,55 |
0,60 |
0,50 |
0,45 |
0,4 |
LВС, м |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
0,8 |
0,7 |
0,6 |
0,5 |
LCD, м |
0,4 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,7 |
0,6 |
0,5 |
0,4 |
LСE, м |
0,1 |
0,2 |
0,1 |
0,2 |
0,1 |
0,2 |
0,1 |
0,2 |
0,1 |
0,2 |
LEF, м |
1,0 |
1,1 |
1,2 |
1,3 |
1,4 |
1,5 |
1,4 |
1,3 |
1,2 |
1,1 |
а, м |
0,1 |
0,1 |
0,2 |
0,2 |
0,3 |
0,3 |
0,2 |
0,1 |
0,2 |
0,1 |
в, м |
0,1 |
0,2 |
0,2 |
0,1 |
0,2 |
0,2 |
0,1 |
0,2 |
0,1 |
0,2 |
с, м |
0,3 |
0,3 |
0,3 |
0,1 |
0,1 |
0,3 |
0,3 |
0,3 |
0,1 |
0,1 |
ω, с-1 |
22 |
24 |
25 |
26 |
22 |
24 |
25 |
26 |
24 |
27 |
φ, град |
30 |
60 |
30 |
60 |
120 |
150 |
120 |
150 |
210 |
330 |
