Задание № 25
по разделу "Теория механизмов и машин"
Студент ___________________________ Группа______________

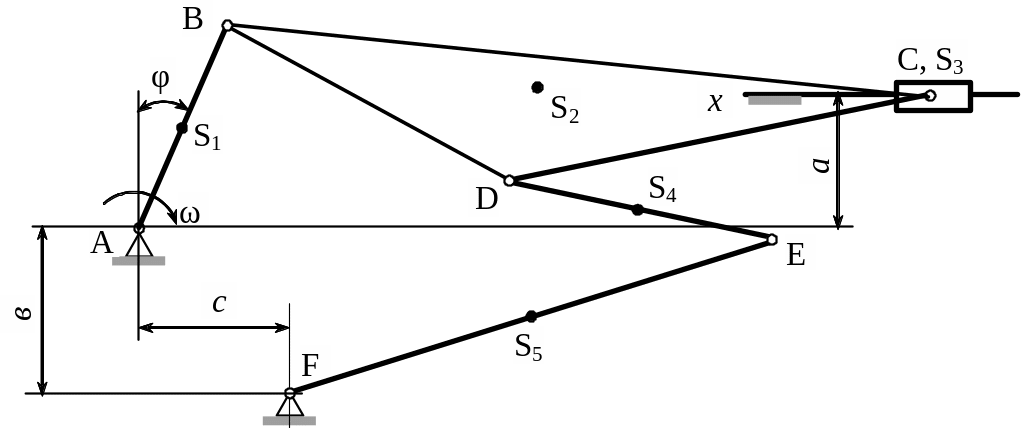

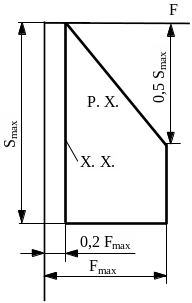

Выполнить структурное, кинематическое и
кинетостатическое исследование рычажного механизма:
Данные для расчета
Данные |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
LАВ, м |
0,30 |
0,35 |
0,40 |
0,45 |
0,50 |
0,50 |
0,45 |
0,40 |
0,35 |
0,30 |
LВС, м |
1,2 |
1,3 |
1,4 |
1,5 |
1,5 |
1,6 |
1,6 |
1,5 |
1,4 |
1,3 |
LDВ=LDС, м |
0,7 |
0,7 |
0,8 |
0,8 |
0,9 |
1,0 |
0,9 |
0,9 |
0,8 |
0,7 |
LED, м |
1,0 |
1,1 |
1,2 |
1,3 |
1,4 |
1,4 |
1,3 |
1,2 |
1,3 |
1,2 |
LEF, м |
1,3 |
1,4 |
1,5 |
1,6 |
1,7 |
1,6 |
1,7 |
1,6 |
1,5 |
1,4 |
а, м |
0,1 |
0,2 |
0,2 |
0,1 |
0,2 |
0,1 |
0,2 |
0,1 |
0,2 |
0,1 |
в, м |
0,8 |
0,9 |
1,0 |
1,1 |
1,2 |
1,1 |
1,0 |
0,9 |
0,8 |
0,7 |
с, м |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,5 |
0,4 |
0,3 |
0,2 |
0,2 |
ω, с-1 |
20 |
22 |
24 |
27 |
26 |
25 |
24 |
22 |
20 |
24 |
φ, град |
30 |
60 |
30 |
60 |
120 |
150 |
120 |
150 |
210 |
330 |
Задание № 26
по разделу "Теория механизмов и машин"
Студент ___________________________ Группа______________
Выполнить структурное, кинематическое и
кинетостатическое исследование рычажного механизма:
Данные для расчета
Данные |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
LАВ, м |
0,25 |
0,4 |
0,5 |
0,6 |
1,8 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
LВС, м |
1,0 |
2,0 |
2,1 |
2,2 |
3,5 |
1,5 |
2,0 |
2,1 |
2,2 |
3,0 |
LDС, м |
0,75 |
1,0 |
1,6 |
1,7 |
3,0 |
0,8 |
0,9 |
1,3 |
1,6 |
2,5 |
LED, м |
0,3 |
0,4 |
0,7 |
0,8 |
1,0 |
0,4 |
0,4 |
0,6 |
0,7 |
1,0 |
LEF, м |
0,8 |
1,5 |
1,8 |
2,0 |
2,5 |
0,9 |
1,2 |
1,5 |
1,8 |
2,0 |
а, м |
0,6 |
1,2 |
1,4 |
1,6 |
2,0 |
0,7 |
0,8 |
1,2 |
1,4 |
1,7 |
в, м |
0,9 |
1,5 |
1,9 |
2,0 |
2,5 |
1,2 |
1,5 |
1,8 |
1,9 |
2,2 |
с, м |
1,3 |
2,1 |
2,7 |
3,0 |
4,0 |
2,0 |
2,0 |
2,3 |
2,3 |
3,0 |
ω, с-1 |
20 |
22 |
24 |
26 |
28 |
30 |
29 |
27 |
25 |
23 |
φ, град |
30 |
60 |
30 |
60 |
120 |
150 |
120 |
150 |
210 |
330 |
