24. Виды воздействия электрического тока на организм человека. Меры защиты от поражения электрическим током

1. Внешние

• Термические (ожоги всех 4 степеней)

• электролитические

• биологические (раздражение живых тканей)

• механические (электрометаллизация кожи)

электрические ожоги – 40%, смешанные – 23%

2. Внутренние

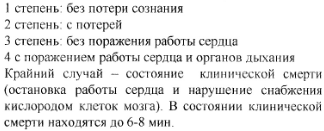

электрический удар (5 степеней)

Факторы, определяющие опасность поражения током

1. Род тока

• постоянный (ощущение 7-10мА, отпускающий 15мА, неотпускающий 50-80мА, смерть 300мА)

• переменный (ощущение 0.5-1.5мА, отпускающий 6мА, неотпускающий 6-10мА, смерть 100мА - фибриляция)

2. Сопротивление тела человека

• кожа, кости – 10 кОм*м, кровь – 1 Ом*м

• от состояния кожного покрова (повреждение, увлажнение, потоотделение, загрязнение)

• состояние человека эмоциональное

• место приложения электродов – путь прохождения

• пол, возраст

3. Путь прохождения тока через организм

рука-рука; рука-нога

4. Продолжительность воздействия тока

совпадение, влияние на кардиоцикл

5.Влияние частоты тока

0-50 Гц – наиболее опасные

450-500 кГц – почти безопасные (ожоги и т.п.)

6. Напряжение

наименьший предел сопротивления кожи 300 Ом. Увеличение напряжения ведет к пробою рогового слоя кожи!

7. От условий, в которых эксплуатируется электроустановка

Меры защиты.

1. Организационные – надписи, плакаты, сигналы и т.п.

2. Конструкционные – заключаются в исполнении электрооборудования (взрыво-, влаго-, пылезащищенные)

3. Технические – уменьшение напряжения, предохранители, изоляция, заземление

4. СИЗ

25. Режимы нейтралей трансформатора

Нейтралями электроустановок называют общие точки трехфазных обмоток генераторов или трансформаторов, соединенных в звезду.

В зависимости от режима нейтрали электрические сети разделяют на четыре группы:

1) сети с незаземленными (изолированными) нейтралями;

2) сети с резонансно-заземленными (компенсированными) нейтралями;

3) сети с эффективно заземленными нейтралями;

4) сети с глухозаземленными нейтралями (непосредственно присоединенная к заземляющему контуру);

Согласно требованиям Правил устройства электроустановок (ПУЭ, гл. 1.2).

Сети с номинальным напряжением до 1 кВ, питающиеся от понижающих трансформаторов, присоединенных к сетям с Uном > 1 кВ, выполняются с глухим заземлением нейтрали.

Сети с Uном до 1 кВ, питающиеся от автономного источника или разделительного трансформатора (по условию обеспечения максимальной электробезопасности при замыканиях на землю), выполняются с незаземленной нейтралью.

Сети с Uном = 110 кВ и выше выполняются с эффективным заземлением нейтрали (нейтраль заземляется непосредственно или через небольшое сопротивление).

Сети 3 — 35 кВ, выполненные кабелями, при любых токах замыкания на землю выполняются с заземлением нейтрали через резистор.

Сети 3—35 кВ, имеющие воздушные линии, при токе замыкания не более 30 А выполняются с заземлением нейтрали через резистор.

Компенсация емкостного тока на землю необходима при значениях этого тока в нормальных условиях:

в сетях 3 - 20 кВ с железобетонными и металлическими опорами ВЛ и во всех сетях 35 кВ - более 10 А;

в сетях, не имеющих железобетонных или металлических опор ВЛ:

при напряжении 3 - 6 кВ - более 30 А;

при 10 кВ - более 20 А;

при 15 - 20 кВ - более 15 А;

в схемах 6 - 20 кВ блоков генератор - трансформатор - более 5А

При токах замыкания на землю более 50 А рекомендуется установка не менее двух заземляющих дугогасящих реакторов.

Сети переменного тока

1. однофазные

• двухпроводная изолированная от земли (U=12,24,36,42,127,220,380В)

• двухпроводная с заземлительным проводом (U=12,24,36,42,127,220,380В)

• однопроводные

2. трехфазные(в промышленности

• 3-хпроводная с изолированной нейтралью (U=36,42,127,220,380,660В)

• 3-хпроводная с глухозаземленной нейтралью

• 4-хпроводная с изолированной нейтралью

• 4-хпроводная с глухозаземленной нейтралью (U=220/127,380/220,660/380В – силовая/осветительная)

Включение человека

1. однофазное (одной конечностью I=U/ R)

2. двухфазное (двумя конечностями I=U/R)

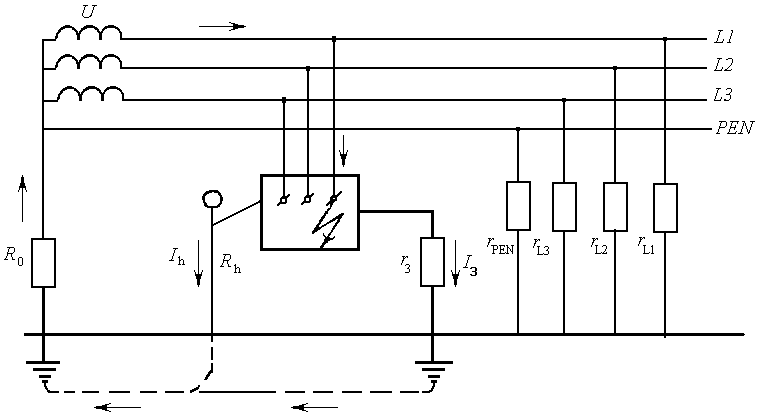

3. прикосновение к нетоковедущим частям электроустановок, оказавшимся под напряжением в результате повреждения изоляции (прикосновение к корпусу электроустановки с поврежденной изоляцией); I=U/ (R_з+R_{нейтрали}+R_пола)
