Основные правила выполнения и оформления чертежей дипломных проектов

Содержание и оформление чертежей зависит от стадии проектирования. Проектирование зданий и сооружений может производиться в две стадии: 1) проектное задание, 2) рабочие чертежи.

Первая стадия – технический проект +ПСД (проектно-сметная документация). В её состав входят архитектурно-строительные чертежи, генеральные планы, фасады, планы этажей, вертикальные разрезы без детальной проработки, со сводным расчётом сметной стоимости строительства.

Вторая стадия – рабочая документация, составленная на основании утверждённого технического проекта.

Учитывая специфику дипломного дизайнерского проектирования, а именно несколько упрощённый по сравнению с реальным процесс проектирования, особенно при разработке дизайн-концепции, принимается, что дипломант выполняет работу, в основном отвечающую условиям первой стадии ­- технический проект.

Чертежи проекта выполняются по правилам строительного черчения.

Каждой части рабочих чертежей присваивают марку, которая проставляется на каждом чертеже в основной надписи. Для отдельных частей рабочих чертежей установлены следующие марки:

Архитектурные решения ....................................... АР

Железобетонные конструкции............................... КЖ

Металлические конструкции.................................. КМ

Деревянные конструкции ....................................... КД

Строительные конструкции (объединение

марок КЖ, КМ и КД в одну часть)………………. КС

Архитектурно-строительные решения....................АС

Интерьеры……………………………………………..АИ

Водопровод и канализация..................................... .ВК

Отопление и вентиляция...........................................ОВ

Электроосвещение.....................................................ЭО

Чертежи дипломного проекта также разбиваются на группы в соответст­вии с разрабатываемыми частями: технологической, строительной, экономи­ческой и т.п.

Чертежам и текстовым документам дипломного проекта присваиваются соответствующие обозначения, которые указываются в графе 1 основной надписи:

1. Пояснительная записка ПЗ

2. Спецификация оборудования СО

3. Общий вид изделия, узлы ВО

4. Сборочный чертеж узла или изделия СБ

5. Генеральный план ГП

6. Чертежи технологии производства ТХ

7. Архитектурные решения АР

8. Архитектурно-строительные

решения АС

9. Теоретический чертеж * ТЧ

10. Интерьеры АИ

11. Чертежи раздела охраны труда ОТ

12. Экономические показатели

проекта ЭП

*Если на чертежах выполнены таблицы, рисунки, эти чертежи целесообразно обозначать ТЧ, т.е. теоретический чертёж.

Единая модульная система (ЕМСК). За основной модуль принят размер 100 мм. Все объемно-планировочные размеры помещений, лестничных клеток и конструктивных элементов (стен, перекрытий и др.) должны быть кратны модулю. Модуль может быть укрупненным и дробным.

Укрупненные модули - 6000, 3000, 1500, 1200, 600, 300 и 200 мм (60М, ЗОМД5М, 12М, 6М, ЗМ и 2М); дробные модули - 50, 20, 10, 5, 2 и 1 мм ( 1/2М, 1/5М, 1/20М, 1/50М, 1/100М).

Для привязки здания (сооружения) на местности и для определения элементов здания (сооружения) применяется сетка координационных осей несущих конструкций. Все наружные и капитальные внутренние стены, а также отдельно стоящие опоры (колонны и столбы) должны иметь координационные оси.

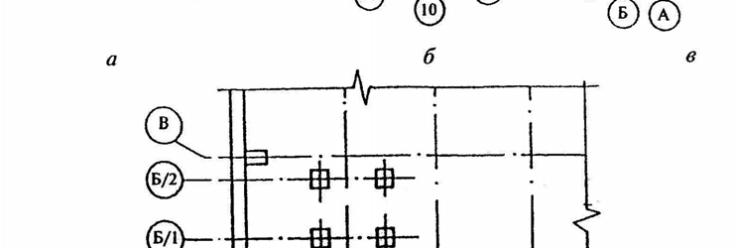

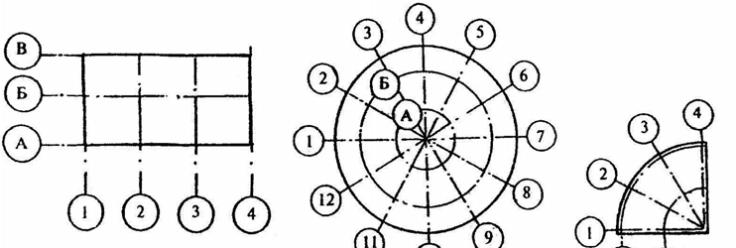

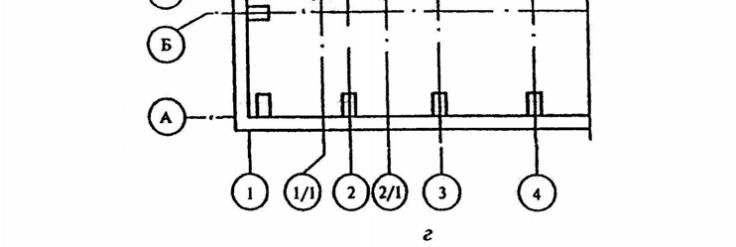

Координационные оси и их обозначение

Объемно-планировочным элементом называется часть объема здания с

размерами, равными высоте этажа, пролету и шагу.

Каждому зданию и сооружению присваивают самостоятельную систему координационных осей и наносят по левой нижней стороне плана здания штрих-пунктирными линиями. Маркируют координационные оси арабскими цифрами вдоль длинной стороны здания и прописными буквами (кроме 3, Й, О, X, Ы, Ъ) - вдоль короткой стороны здания, которые проставляют в круж­ках d 6 ÷ 12 мм. Размер шрифта для координационных осей и позиций на 1-2 номера больше, чем для размерных чисел этого чертежа.

При выполнении архитектурно-строительных чертежей рекомендуется

применять следующие масштабы

Наименование изображений	Масштабы изображений
	основной	Допускается
Планы этажей, разрезы, фасады	1:200, 1:500	1:100, 1:50
Фрагменты планов, фасадов	1:100	1:50
Узлы	1:10, 1:15,1:20	1:5

Основная надпись чертежа выполняется в правом нижнем углу листа в соответствии с ГОСТ 2.104 по форме 1 . Форма 1 применяется в комплектах чертежей изделий, выпускаемых предприятием и в конструкторских чертежах.

Форма 1 для общестроительных чертежей

В графах указывается: шифр чертежа; наименование предприятия, в состав которого входит здание или наименование микрорайона; наименование здания; наименование изображений, помещенных на данном листе (План. Разрез. Фасад).

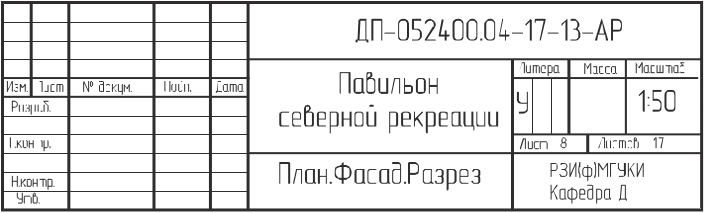

Образец заполнения формы 1

Форма 3 применяется на чертежах, которые относятся к чертежам про­ектной документации (генпланы, строительные чертежи, зданий и сооружений, технологических планировок, схем, плакатов, технических рисунков).

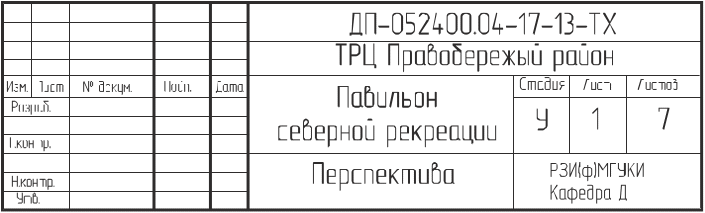

Образец заполнения формы 3

Порядок построения шифра чертежа.

ДП – ХХХХХ.ХХ – ХХ – 13 – ТX

а б в г д

где а - шифр вида учебной работы (дипломный проект ДП);

б - код специальности (052400.04 - дизайн);

в - номер дипломного проекта по приказу;

г - текущий год;

д - обозначение документа (чертежа или текстового документа) для дипломных проектов.

Чертежи планов зданий сопровождают экспликацией помещений, ведомостью проёмов ворот и дверей и др.

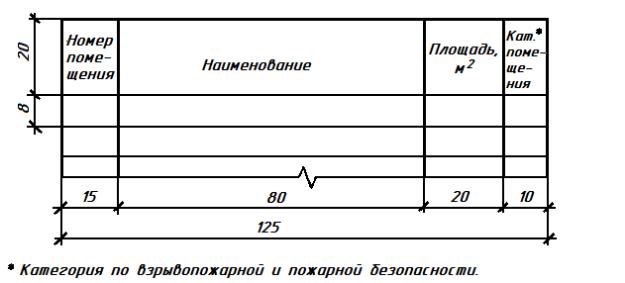

Форма экспликации помещений
