12.Перемычки из железобетонных брусков и балок

К онструкция, перекрывающая оконные или дверные проемы в стенах и поддерживающая вышерасположен­ную часть стены, называется перемычкой. Перемычки бывают несущие и ненесущие. Несущие перемычки кро­ме собственной массы и массы вышерасположенной сте­ны воспринимают и передают на простенки нагрузки от элементов перекрытий или других конструкций. Ненесу­щие перемычки воспринимают нагрузку только от собст­венной массы и кладки вышерасположенной стены.В зависимости от внешнего вида, перемычки железобетонные могут быть брусковыми, плитными и балочными, а, в зависимости от конструктивных особенностей,  простыми или усиленными. Усиленные перемычки из железобетона, чаще всего, применяются в толстостенных зданиях, чтобы выдержать повышенную нагрузку. В маркировке обозначения ПБ (брусковая перемычка), ББ (балочная перемычка) или ПП (плитная плоская перемычка) – это указание типа конструкции перемычки. Их основное назначение – перекрытие оконных и дверных проемов в зданиях и сооружениях из кирпича, природного и искусственного камня и т.д. Использование в строительстве перемычек дает возможность упрочить здание, дополнительно укрепить его конструкцию, сделать более долговечным, не допустить обрушения проемов или всей основы.  Сегодня производство перемычек железобетонных происходит в соответствии со стандартами и действующими строительными нормативами, а также  ГОСТ 948-84 с.1.038.1-1 в.1. Подтверждением качества перемычек железобетонных служит наличие сертификата и паспортов качества.

13.Формообразование скатных крыш. Элементы скатных крыш.

Ф ормы скатных крыш зависят от конфигурации и архитектурных особенностей здания.Треугольные скаты крыши называются вальмами. Нижняя часть ската называется спуском, а .нижняя кромка ската-обрезом кровли.Пересечения скатов в виде (выступающего двугранного угла, образующие ребра, и западающий угол в (пересечении скатов называются разжелобком (ендовой). Горизонтальные ребра скатов называются коньком.

Формы скатных крыш:Рис.1 а- односкатная; б- двускатная. в- четырехскатная;г-сводчатая: д- многоскатная, е- шатровая, ж- пирамидальная; з-купольная

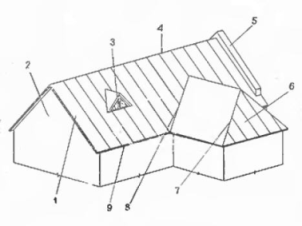

Рис.2:Элементы многоскатной крыши:1...2-фронтов; 3-слуховое окно; 4....5-шанец-выступ стены над поверхностью ската; 6..7...8-разжелобок; 9-обрез кровли.

1 4.Наслонные стропила

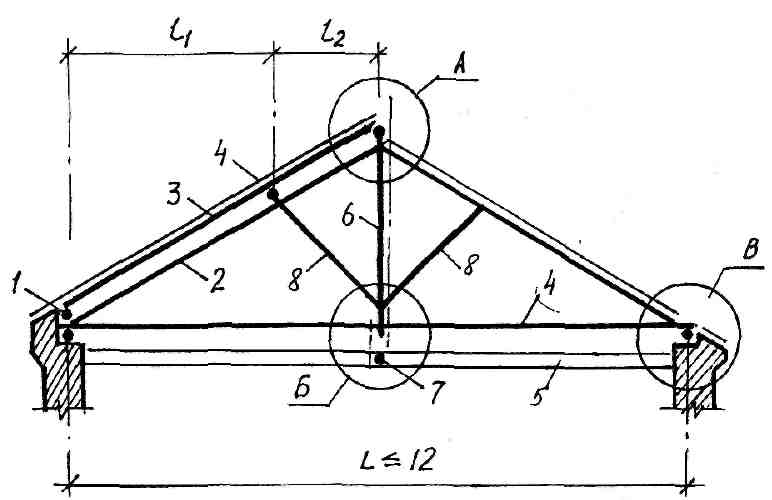

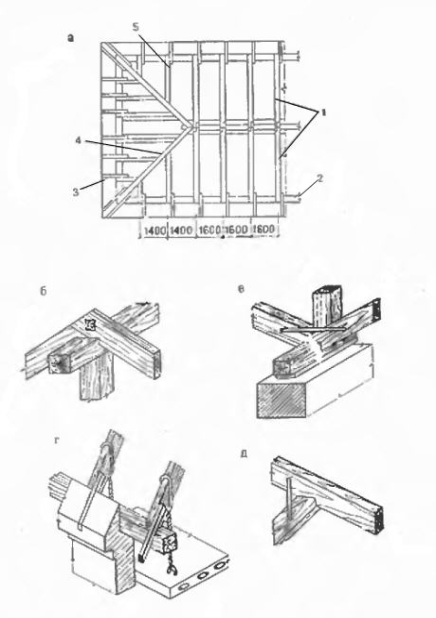

Н аслонные стропила применяют в тех случаях, когда в здании имеется два или несколько рядов верт-х опор (стен или столбов), рас-я м/у кот-ми не превышают 5-8 м. Такие пролеты перекрыв-ся наклонными балками (стропильными ногами) из досок, брусьев или бревен, кот-е распол-ся вдоль скатов на рас-ии др от др в осях (шаг стропил) 0,8 ... 1,2м и более. Внутр-е стены и столбы доводят до превышающего верх чердачного перекрытия на 15-20 см. На них укладываются лежни, на кот-е устанав-ся стойки (с шагом 4-6м) поддерживающие верхний продольный брус-прогон. Строит-е ноги уклад-ся на прогоны, а нижние концы этих ног на подстропильные брусья-мауэрлаты. Для жесткости и устойчивости между стойками и прогонами, а также для разгрузки строительных ног вводят подкосы У наружных стен во избежание срыва кровли ветром строительные ноги через одну крепят проволочной скруткой (диам-м 4-6 мм) к костылю или ершу, заделанным в стену (или к балочным элементам чердачного перекрытия). Диагональные(или накосные) стропильные балки опир-ся в коньке либо на коньковый прогон, либо на прибоины стропильных ног. Стропильные ноги и накосные стропильные балки не должны соприкасаться с каменной кладкой карнизов стен во избежание загнивания. Все размеры деревянных элементов наслонных стропил определяются расчетом. Мауэрлаты и лежни антисептируются и уклад-ся на каменные стены с подкладкой толя. В наст-е время в массовом строит-тве получили распр-ие конструкции сборных деревянных стропил заводского изготовления из сборных укрупненных элементов в виде готовых к монтажу щитов. Стропильный щит сост. из стропильных ног, брусковой обрешетки и диагональных раскосов (для жесткости) и укладывается на наклонные подстропильные рамы. Не получили широкого распр-я сборные наслонные ж/бетонные стропила, несмотря на то, что они долговечны, экономичны, несгораемы. А-план раскладки стропильных ног;б- соединение стропильных ног в коньке, в-опирание подкосов и стойки на лежень;г-опирание стропильных ног на мауэрлат и закрепление их концов стальными скрутками; д- сопряжение подкоса со стропильной ногой: 1- стропильные ноги; 2- мауэрлатный брус: 3-кобылки;4- диагональные стропильные ноги; 4- укороченные стропильные нога (нарожники)
