1. Исследование работы мостового выпрямителя.

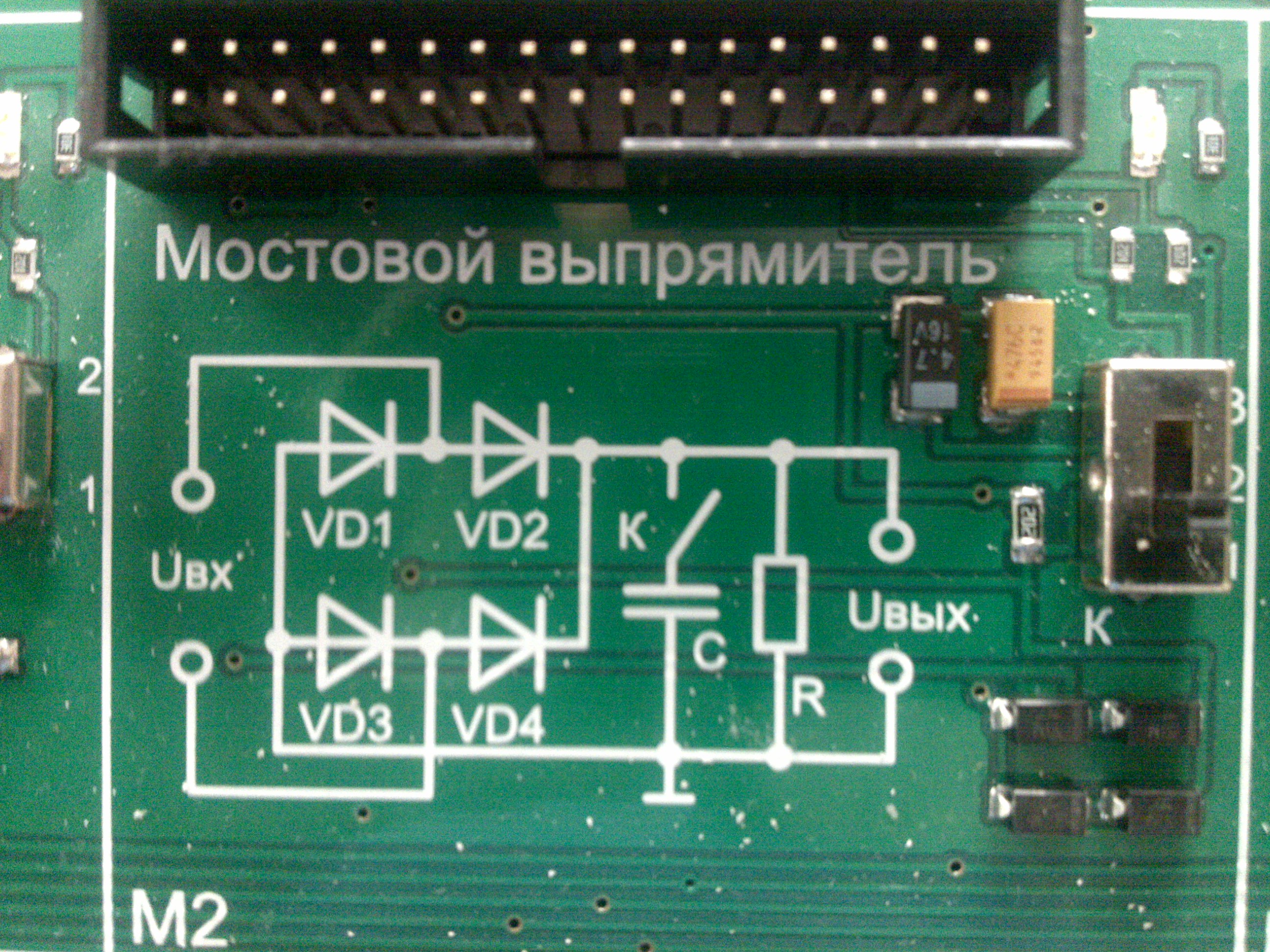

1.1. Установите ключ в разъем модуля М2 лабораторного стенда. Внешний вид модуля показан на рисунке 3.1.

Рис. 3.1.

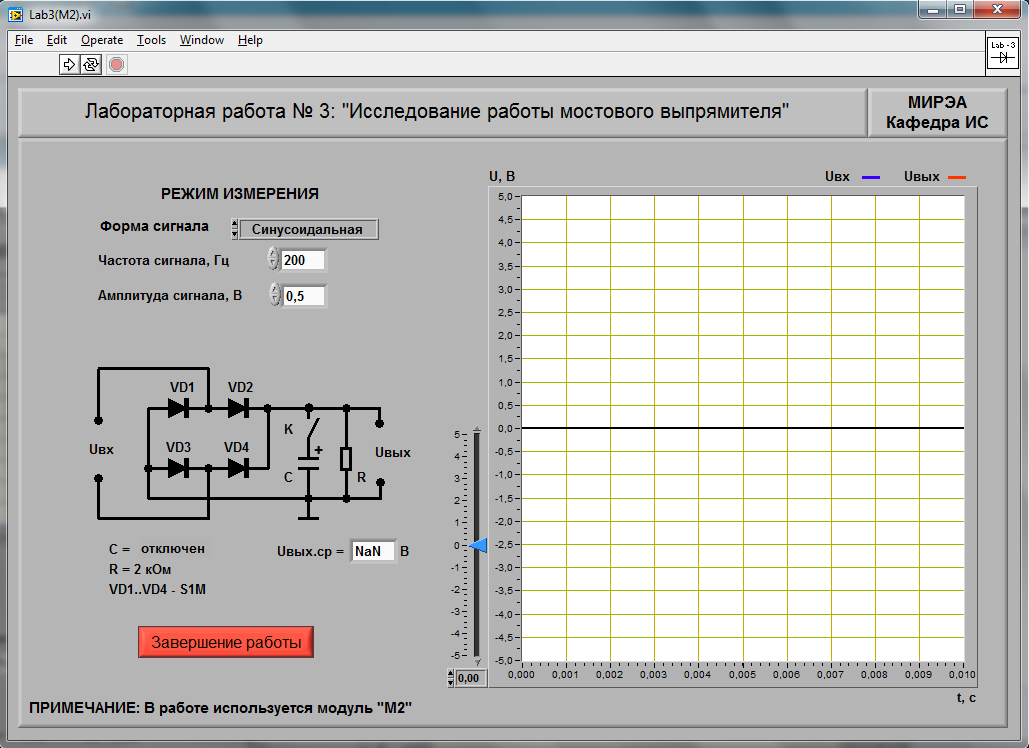

1.2. Загрузите и запустите программу Lab3(M2).vi. На экране появится изображение лицевой панели (рис. 3.2.), необходимое для выполнения лабораторной работы.

Рис.3.2.

1.3. Запустите программу, нажав кнопку RUN c изображением стрелки в верхней части рабочего окна .

1.4. Установите переключатель «К» модуля М2 в положение «1».

1.5. С помощью элементов управления выберите на лицевой панели форму сигнала синусоидальную, частоту сигнала 100 Гц.

Амплитуду сигнала установить такой величины, чтобы сигналы на осциллограмме не имели видимых искажений и были удобны для измерений.

1.6. Скопируйте полученные осциллограммы в отчет.

1.7. По осциллограммам сравните периоды сигналов на входе и выходе выпрямителя.

1.8. Заполните таблицу.

Uвх.m, В	Uвых.m, В	Uвых.ср., В	q

U_вых.ср. – среднее значение выпрямленного напряжения:

;

q - коэффициент пульсаций выходного напряжения, для данной схемы его значение равно 0,67.

2. Исследование работы мостового выпрямителя с емкостным сглаживающим фильтром.

2.1. Установите переключатель «К» модуля М2 в положение «2», при котором на выходе выпрямителя параллельно сопротивлению нагрузки (R_н. = 2 кОм) подключается емкостной сглаживающий фильтр (С_ф. = 4,7 мкФ).

2.2. С помощью элементов управления выберите на лицевой панели форму сигнала синусоидальную, частоту сигнала 100 Гц.

Амплитуду сигнала установить такой величины, чтобы сигналы на осциллограмме U_вх. и U_вых. не имели видимых искажений и были удобны для измерений.

2.3. Скопируйте полученные осциллограммы в отчет.

2.4. По осциллограммам сравните периоды сигналов на входе и выходе выпрямителя.

2.5. Заполните таблицу.

Сф.	f, Гц	Uвых.max, В	Uвых.min, В	Uвых.ср., В	qф
4,7 мкФ	100
	400
47 мкФ	100
	400

U_вых.max, В, U_вых.min, В – максимальное и минимальное значения выходного напряжения, для измерения которых необходимо использовать визирную линию, положение которой изменяется ползунковым регулятором, расположенным на лицевой панели и цифровой индикатор для отсчета;

U_вых.ср., В – среднее значение выпрямленного напряжения;

q_ф – коэффициент пульсаций на выходе фильтра:

.

2.6. Повторите исследования, предусмотренные пп. 2.2. – 2.5. при частоте сигнала 400 Гц. Сравните работу выпрямителя на частоте 100 Гц и 400 Гц.

2.7. Установите переключатель «К» модуля М2 в положение «3», при котором на выходе выпрямителя параллельно сопротивлению нагрузки (R_н. = 2 кОм) подключается емкостной сглаживающий фильтр (С_ф. = 47 мкФ).

2.8. Повторите исследования, предусмотренные пп. 2.2. – 2.6. при новом значении емкости фильтра. Сделайте вывод о влиянии емкости конденсатора фильтра на работу выпрямителя.

2.9. Исследуйте работу мостового выпрямителя при других формах входного сигнала: прямоугольной, треугольной, пилообразной.

2.10. Выключите виртуальный прибор, для чего нажмите на лицевой панели кнопку «Завершение работы».

Контрольные вопросы.

1. Схема двухполупериодного однофазного выпрямителя. Принцип работы схемы.

2. Чему равно среднее значение напряжения.

3. Чему равно максимальное обратное напряжение на диоде?

4. Чему равен коэффициент пульсаций однополупериодного выпрямителя?

5. Сглаживающие фильтры. Назначение. Принцип работы.

6. Одинаковы ли частоты входного и выходного напряжения однополупериодного выпрямителя?

ЛАБОРАТОРНАЯ РАБОТА № 4.

Исследование характеристик стабилитрона и работы

параметрического стабилизатора напряжения.

1. Исследование характеристик стабилитрона

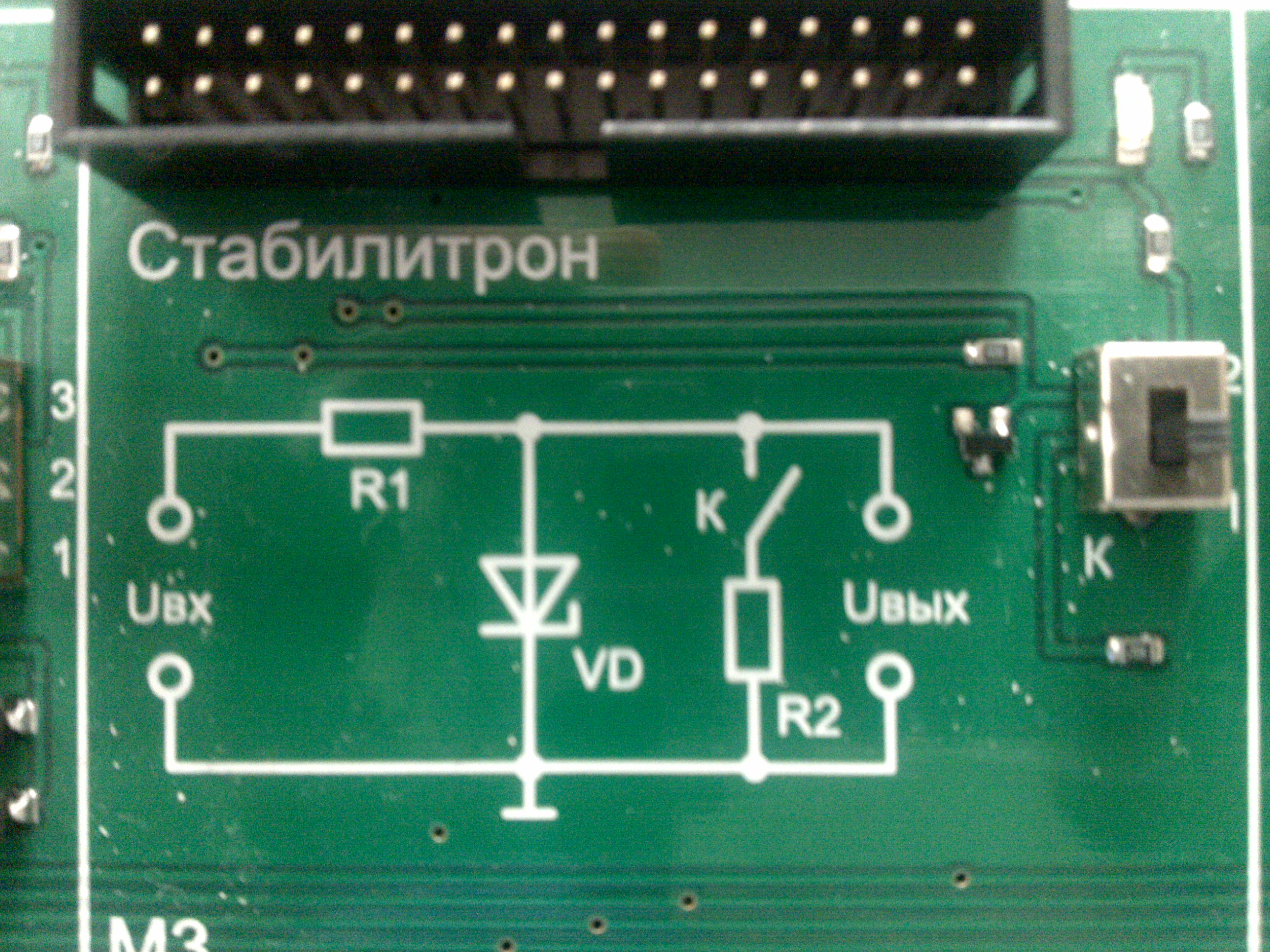

1.1. Установите ключ в разъем модуля М3 лабораторного стенда. Внешний вид модуля показан на рисунке 4.1.

Рис. 4.1.

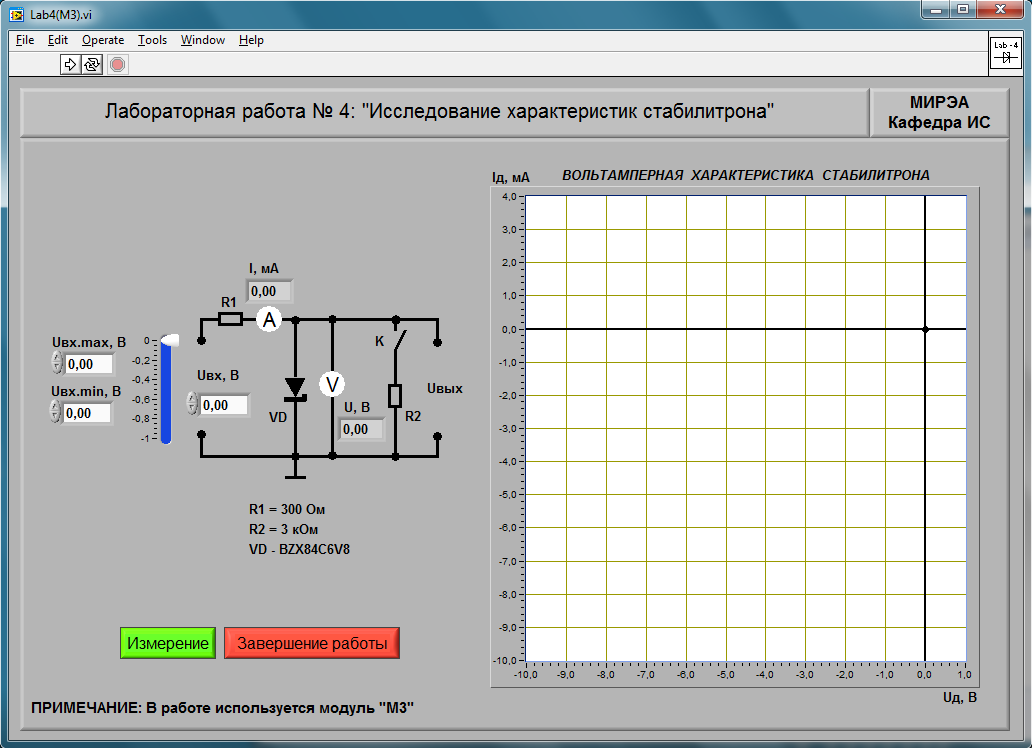

1.2. Загрузите и запустите программу Lab4 (M3).vi. На экране появится изображение лицевой панели (рис. 4.2.), необходимое для выполнения лабораторной работы.

Рис. 4.2.

1.3. Запустите программу, нажав кнопку RUN c изображением стрелки в верхней части рабочего окна .

1.4. Установите переключатель «К» модуля М3 в положение «1».

1.5. С помощью элементов управления на лицевой панели установите диапазон изменения входного сигнала:

U_вх.min = -10 В, U_вх.max = 4 В.

Нажмите на панели кнопку «Измерить».

На графическом индикаторе панели появится график ВАХ стабилитрона. Скопируйте полученную ВАХ в отчет.

1.6. По полученной ВАХ определите напряжение стабилизации, которое соответствует току через стабилитрон I_ст. = -5 мА. Запишите в отчет.

1.7. Заполните таблицу.

Iст., мА	Uст.	Rд.
-2
-8

U_ст. – напряжение на стабилитроне;

R_д. – дифференциальное сопротивление стабилитрона;

.
