Методика эксперимента.

Для выполнения исследований необходимо оборудование:

1. компрессионный прибор с комплектом гирь;

2. технические весы с разновесами;

3. индикаторы часового типа;

4. стеклянный стаканчик (бюкс);

5. шкаф сушильный с термометром;

6. фильтровальная бумага;

7. нож.

Описание прибора.

Прибор для проведения компрессионных испытаний грунта состоит из трех самостоятельных частей (рис.4): рычажного столика для установки компрессионного прибора (|), компрессионного прибора – одометра, в который укладывается образец грунта (||) и измерительных приборов-индикаторов (|||).

Определение компрессионных показателей грунта производят на образцах диаметром 8,7 см и высотой 2,5 см, т.е. соотношение высоты к диаметру равно 1:3,5.

Осадка грунта измеряется индикаторами часового типа, расположенными на верхнем штампе одометра и позволяющими измерить деформацию с точностью до 0,01 мм.

Рис.4

Давление на образец передается через секторный рычаг, с отношением длины малого плеча рычага к длине большого плеча 1:10.

Малым плечом рычага является расстояние от оси рычага до центра поперечного сечения троса, огибающего шкив. Большим плечом рычага является расстояние от оси рычага до центра поперечного сечения троса, огибающего сектор. Секторный рычаг (1) и рама, передающая давление на образец, уравновешены противовесом (2). Для создания сжимающего удельного давления, равного 0,1 мПа на подвеску рычага (3) укладывается груз общей массой 6 кг. Прибор укомплектован массой 3 кг (4).

Подготовка прибора к работе.

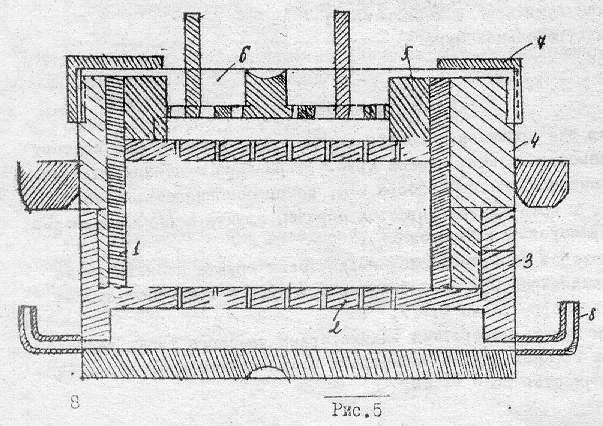

До начала опыта c прибора снимают режущее кольцо-одометр (рис.5). Измеряют его высоту (h₀), диаметр (Д), вычисляют площадь (F), объем (V) и взвешивают с точностью до 0,01 гр. (G). Полученные данные заносят в таблицу 2. Здесь же вычисляют плотность грунта (ρ_w), плотность скелета грунта (ρ_i), плотность частиц грунта (ρ_s), коэффициент пористости до опыта (е₀).

Одновременно взвешивают стеклянный стаканчик (бюкс), его массу (g₀), номер заносят в таблицу 3.

Таблица 2.

Исходные данные для расчета компрессионных характеристик

№№	Наименование параметров	Единицы измерения	обозначение	Кол-во
1	2	3	4	5
1	Масса кольца	г	G
2	Масса грунта с кольцом	г	G0
3	Масса грунта	г	Gг
4	Высота кольца	см	h0
5	Диаметр кольца	см	Д
6	Площадь кольца	см2	F
7	Объем кольца	см3	U
8	Весовая влажность	%	W
9	Плотность грунта	г/см3	ρ = Gг / U
10	Плотность скелета грунта	г/см3
11	Плотность частиц грунта	г/см3	ρs
12	Коэффициент пористости	-
13	Влажность на границе текучести	%	WL
14	Влажность на границе раскатывания	%	WP
15	Число пластичности	-	JP
16	Показатель консистенции	-	JL
17	Передаточное число системы рычагов компрессионного прибора	-	N

Таблица 3.

Определение влажности грунта.

№ образца	№ бюкса	Масса пустого бюкса g0, г	Масса бюкса с влажным грунтом g1, г	Масса бюкса с сухим грунтом g2, г	Влажность грунта
1	2	3	4	5	6

Учебное задание: Определить показатели сжимаемости исследуемого грунта.
