Теодолитная съемка. Состав работ. Полевые работы. Съемка подробностей.
Теодолитная (горизонтальная) съемка является съемкой ситуационной, при которой горизонтальные углы измеряют теодолитом, а горизонтальные проекции расстояний различными мерными приборами (землемерными лентами и рулетками, оптическими и электронными дальномерами). Превышения между точками местности при этом не определяют, поэтому теодолитная съемка является частным случаем тахеометрической съемки.
Теодолитные съемки используют для подготовки ситуационных планов местности, а также для обновления (внесение ситуационных изменений) топографических карт.
В практике изысканий объектов строительства теодолитные съемки наиболее часто применяют для получения ситуационных планов в масштабах 1:2000, 1:5000 и в отдельных случаях 1:10 000.
В практике изысканий линейных инженерных сооружений (автомобильных, лесовозных дорог, оросительных систем и т. д.) теодолитную съемку применяют при трассировании путем вешения линий, измерения углов поворота трассы, разбивки пикетажа и съемки притрассовой полосы. При изысканиях площадных объектов (мостовых переходов, транспортных развязок движения в разных уровнях, строительных площадок, аэродромов и т.д) теодолитные съемки выполняют для получения ситуационных планов для рассмотрения принципиальных вариантов инженерных решений (выбор створа мостового перехода, рассмотрение возможных вариантов схем транспортных развязок движения в разных уровнях, вариантов размещения сооружений аэродромов, зданий и сооружений аэродромной службы, строительных площадок и т. д. )
При теодолитных съемках в период производства полевых работ выполняют следующее: рекогносцировку, прокладку теодолитных ходов съемочного обоснования, съемку подробностей ситуации местности.
Рекогносцировку подлежащего съемке участка местности производят с целью установления границ съемки, определения положения съемочных точек (вершин теодолитных ходов), направления теодолитных ходов и выбора метода съемки ситуационных подробностей местности.
Прокладка теодолитных ходов включает в себя вешение линий, измерение горизонтальных углов, измерение горизонтальных проекций длин линий.
Вешение линий осуществляют с помощью теодолита. При длинных прямых назначают дополнительные съемочные точки, с которых осуществляют продление створа. Вынос дополнительных съемочных точек при продлении стороны теодолитного хода для устранения влияния коллимационной погрешности осуществляют переводом трубы через зенит при двух положениях круга теодолита (КЛ и КП).
Горизонтальные углы теодолитных ходов, вправо по ходу лежащие, измеряют полным приемом. Теодолит над съемочной точкой центрируют с точностью ±0,5 см. Предельная допустимая погрешность измерения одного угла съемочного обоснования не должна быть больше ±1,5', а для теодолитных ходов вдоль трасс инженерных сооружений (например, автомобильных дорог) - не больше ±3'.
Измерение длин линий осуществляют с использованием землемерных лент и рулеток, оптических дальномеров и светодальномеров, а также приемников систем спутниковой навигации «GPS».
Стороны съемочного обоснования измеряют дважды с относительной погрешностью 1:2000. Длины теодолитных сторон вдоль трасс линейных сооружений измеряют один раз с относительной погрешностью 1:1000. Однако для исключения грубых ошибок второй раз расстояния измеряют еще раз нитяным дальномером с относительной погрешностью 1:300 и периодически привязывают трассу к пунктам государственной геодезической сети. При измерениях линий землемерными лентами и рулетками и углах наклона измеряемых линий более 2° определяют горизонтальные проекции измеренных расстояний по формуле
или вводят поправки при измерениях по
формуле
,
т. е. смещают ленту или рулетку вперед
на величину поправки.
Съемку подробностей ситуации осуществляют в зависимости от требуемого масштаба съемки с шагом снимаемых точек от 10 до 100 м, однако при этом фиксируют все изломы контурных линий (например, углы зданий, домов, изгородей, линий электропередач и т. д.).
Съемку характерных подробностей ситуации местности производят в зависимости от конкретных условий местности и имеющихся в наличии приборов одним из следующих способов: прямоугольных координат;
полярным;
прямых угловых засечек;
линейных засечек;
обхода;
створов;
н
аземно-космическим.
При съемках методом прямоугольных координат положение каждой ситуационной точки местности устанавливают по величинам абциссы X (расстоянием от ближайшей точки съемочного обоснования по стороне теодолитного хода или расстоянием от начала трассы) и ординатой Y (расстоянием от соответствующей стороны теодолитного хода или от трассы) (а) Определение ординат Y обычно производят с помощью зеркального эккера и рулетки.
Метод прямоугольных координат наиболее часто используют при съемке притрассовой полосы линейных сооружений в ходе разбивки пикетажа. Ширину съемки притрассовой полосы в масштабе 1:2000 принимают по 100 м в обе стороны от трассы, при этом в пределах ожидаемой полосы отвода съемку ведут инструментально, а далее глазомерно.
Теодолитную съемку методом полярных координат применяют преимущественно в открытой местности, при этом положение каждой ситуационной точки определяют горизонтальным углом Р, измеряемым от соответствующей стороны теодолитного хода, и расстоянием S, измеряемым от соответствующей точки съемочного обоснования (б).
Съемку характерных точек местности наиболее часто осуществляют оптическими теодолитами с измерением расстояний нитяным дальномером.
Съемка методом полярных координат оказывается особенно эффективной при использовании электронных тахеометров.
М
етод
прямых угловых засечек
применяют главным образом в открытой
местности, там, где не представляется
возможным производить непосредственное
измерение расстояний до интересуемых
точек местности. Положение каждой
снимаемой точки относительно
соответствующей стороны теодолитного
хода (базиса) определяют измерением
двух горизонтальных углов β1 и
β2, примыкающих к базису (а).
В качестве базиса обычно служит одна из сторон съемочного обоснования или ее часть. Съемку методом прямых угловых засечек обычно ведут оптическими теодолитами и особенно часто используют при производстве
гидрометрических работ на реках: измерение поверхностных скоростей течения поплавками, траекторий льдин и речных судов, при выполнении
подводных съемок дна русел рек и водоемов и т. д.
Метод линейных засечек применяют, если условия местности позволяют легко и быстро производить линейные измерения до характерных ситуационных точек местности. Измерения производят лентами или рулетками от базисов, расположенных на сторонах съемочного обоснования. Положение каждой снимаемой точки местности определяют измерением двух горизонтальных расстояний S1 и S2 с разных концов базиса (б).
Метод
обхода реализуют проложением
теодолитного хода по контуру снимаемого
объекта с привязкой этого хода к
съемочному обоснованию.
Углы
β1, β2,..., βn
снимают при одном положении круга
теодолита, а измерения длин сторон
осуществляют землемерной лентой или
рулеткой, нитяным дальномером или
светодальномером электронного тахеометра
(а).
Метод обхода используют, как правило, в закрытой местности для обозначения недоступных объектов значительной площади: болота, запретные зоны, территории хозяйственных объектов и т. д.

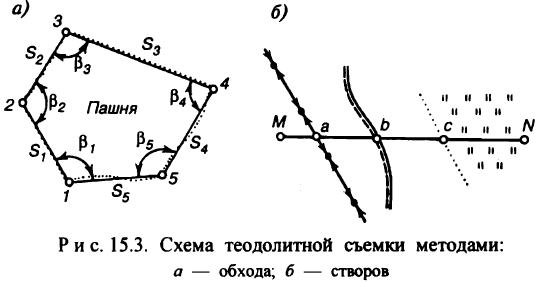

Суть метода створов состоит в том, что на прямой между двумя известными точками, размещенными на сторонах съемочного обоснованияс помощью одного из мерных приборов определяют положение характерных ситуационных точек местности (б). Метод створов находит применение, главным образом, при изысканиях аэродромов, для установления ситуационных особенностей местности в ходе топографических съемок методом геометрического нивелирования по квадратам. При производстве изысканий других инженерных объектов метод створов применяют крайне редко.
Наземно-космический метод горизонтальной съемки состоит в том, что для получения плановых координат характерных ситуационных точек местности используют приемники систем спутниковой навигации «GPS». Учитывая высокую стоимость приемников GPS высокого класса точности («геодезическою класса»), можно воспользоваться сравнительно недорогими приемниками среднего класса точности («класса ГИС»), но при использовании их в режиме работы с базовыми станциями —
«дифференциальными GPS — DGPS».
П
ри
производстве теодолитных съемок ведут

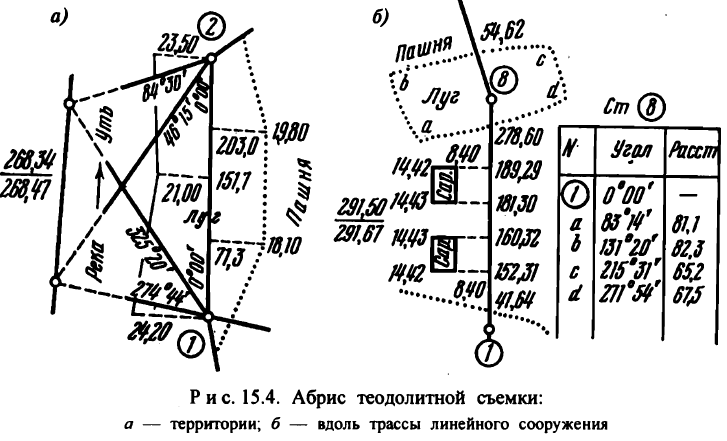

абрис и журнал измерений. Абрис
представляет собой схематический чертеж
отдельных сторон съемочного обоснования
и контуров ситуации в любом приемлемом
масштабе, но с обязательным указанием
величин промеров (а).
В полевом журнале записывают результаты измерения углов теодолитом. При теодолитной съемке вдоль трассы инженерного сооружения ведут угломерный журнал, а абрис изображают в пикетажном журнале обычно в масштабе 1:2000 (б).
