28. Осциллограф с1-96. Структурная схема канала горизонтального отклонения отклонения луча и синхронизации развёртки.

Канал синхронизации управляет работой генератора развёртки с целью получения неподвижного изображения исследуемого сигнала на экране ЭЛТ. Синхронизирующий сигнал с одного из каналов или внешнего синхронизирующего устройства через коммутатор поступает на вход усилителя синхронизации. Усилитель синхронизации выполнен по балансной схеме. Нагрузкой усилителя является одновибратор. С выхода одновибратора синхронизирующий сигнал поступает на запуск триггера развёртки.

Канал горизонтального отклонения луча содержит: триггер развёртки, схему автоматики, генератор пилообразного напряжения, схему возвращения и блокировки, усилитель горизонтального отклонения.

Схема автоматики представляет собой одностабильный мультивибратор. Генератор вырабатывает пилообразное напряжение и выполнен по схеме с ёмкостной отрицательной обратной связью. Усилитель горизонтального отклонения выполнен по балансной схеме.

29. Генератор низкой частоты г3-112/1. Назначение, состав, технические характеристики. Структурная схема, принцип действия.

Принцип работы прибора заключается в формировании с помощью перестраеваемого RC-генератора синусоидального сигнала заданной частоты, который, при необходимости, может быть преобразован в последовательность прямоугольных импульсов типа "миандр" и в последующем усилении выбранного вида сигнала с возможностью регулировки его уровня.

Задающий генератор RC-типа является перестраиваемым по частоте и содержит цепи автоматической стабилизации уровня выходного сигнала. Основными элементами являются: неинвертирующий усилитель с большим коэффициентом усиления, блок коммутируемых и перестраиваемых RC-элементов, коммутатор.

В цепь ООС усилителя включены элементы, отвечающие за стабильность уровня выходного сигнала. Сигнал принудительной внешней синхронизации подаётся через генератор на гнездо синхронизации.

Формирователь прямоугольных импульсов служит для формирования миандра с Q=2 из синусоидального колебания задающего генератора. Включение и выключение осуществляется при помощи коммутаторов 1 и 2.

С помощью регулятора выходного напряжения осуществляется изменение уровня выходного сигнала.

Усилитель мощности обеспечивает заданную мощность в цепи нагрузки. Также исключает влиянеие нагрузки на работу генератора.

Источник питания формируется двухполярное стабилизированное напряжение.

Основные параметры Г3-112/1:

1. Частота 10Гц - 10 МГц.

2. Уровень выходного синусоидального гнапряжения: при R_н=50 Ом U=5В, без нагрузки U=10В, при R_н=1000Ом U=25В.

3. Коэффициент гармоник: R_н=50 Ом 0,5-4% (4% при 10 МГц), R_н=1000 Ом 5%.

4. Параметры выходного прямоугольного напряжения R_н=50 Ом U=10В, холостой ход U=20В, Q=2 ±2.

5. Нестабильность частоты ±4*10^-4*f_о (за любые 15 минут).

6. R_вх=50±5 кОм, R_вых=50±5 Ом. Допустимое время работы 8 часов (непрерывное), t=-10 +50 C⁰.

30. Генератор низкой частоты Г3-112/1. Принципиальная электрическая схема задающего генератора, принцип действия.

31. Генератор низкой частоты Г3-112\1. Принципиальная электрическая схема формирователя прямоугольных импульсов, принцип действия.

32. Генератор низкой частоты Г3-112/1. Принципиальная электрическая схема усилителя мощности и источника питания, принцип действия, назначение элементов.

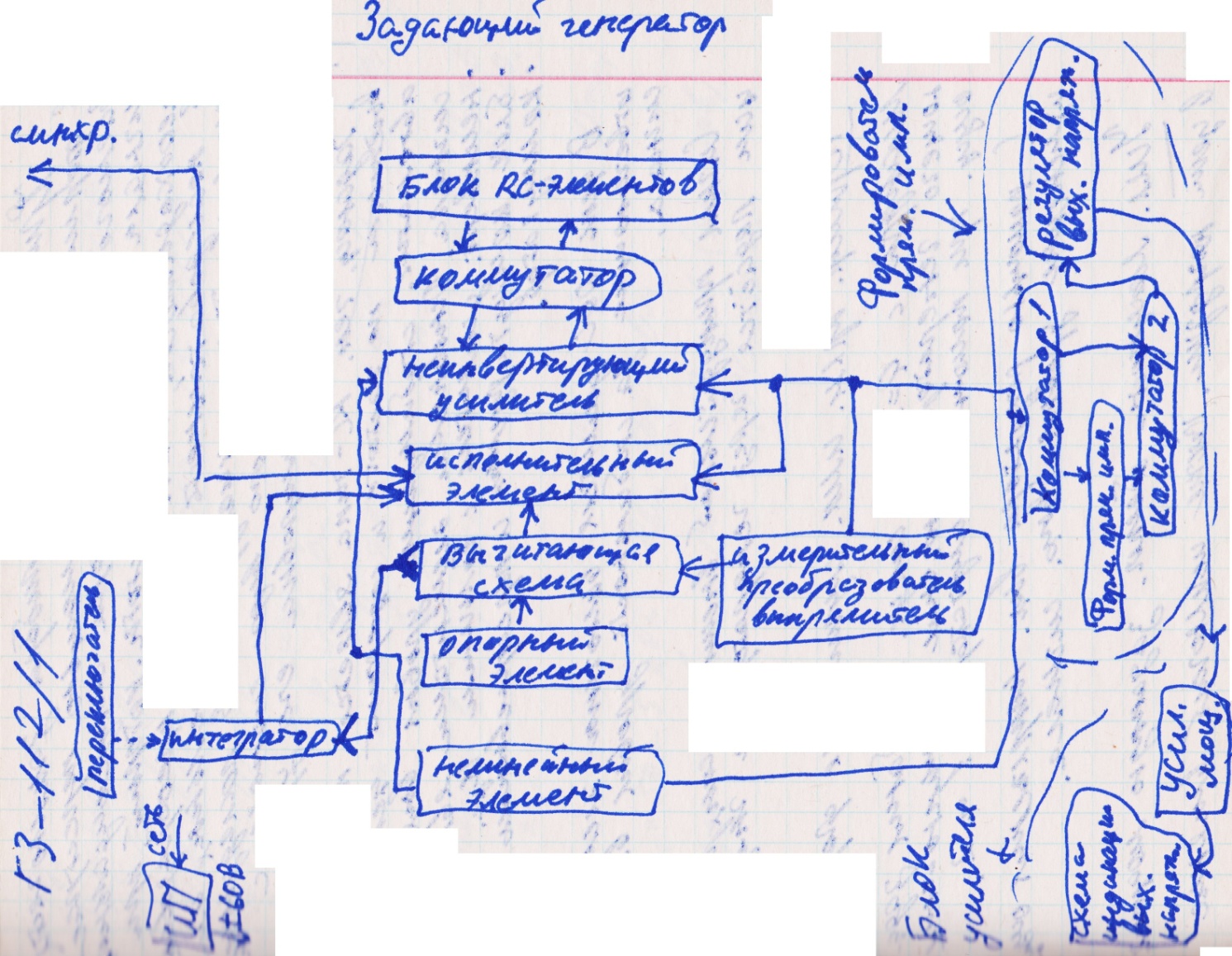

33. Генератор низкой частоты Г3-112/1. Структурная схема задающего генератора, состав, назначение.

34. Генератор низкой частоты Г3-112/1. Структурная схема формирователя прямоугольных импульсов, состав, назначение.

35. Генератор низкой частоты Г3-112/1. Назначение и структурная схема усилителя мощности.

36. Цифровые измерительные приборы. Назначение, применение.

Цифровые измерительные приборы - это многопредельные, универсальные приборы, предназначенные для измерения различных электрических величин: переменного и постоянного тока и напряжения, ёмкости, индуктивности, временных параметров сигнала (частоты, периода, длительности импульсов) и регистрации формы сигнала, его спектра и т.д. В цифровых измерительных приборах входная измеряемая аналоговая величина автоматически преобразуется в соответствующую дискретную величину с последующим представлением результата измерения в цифровой форме. По принципу действия и конструктивному исполнению цифровые приборы разделяют на электромеханические и электронные.

И змеряемая величина Х поступает на входное устройство прибора ВУ, где происходит масштабное преобразование. С входного устройства сигнал поступает на АЦП, где аналоговый сигнал преобразуется в соответствующий код, который отображается в виде числового значения на цифровом отсчётном устройстве ЦОУ.

Микропроцессор - это устройство, предназначенное для выполнения вычислительных и логических функций в соответствии с поступающими командами и выполненное на БИС. Применение микропроцесоорных систем в измерительной технике повышает точность приборов,расширяет их возможности, упрощает управление процессом измерений, автоматизирует калибровку и поверку приборов, позволяет выполнять вычислительные операции и создавать полностью автоматизированные приборы с улучшенными метрологическими характеристиками.
