23. Осциллограф с1-96. Структурная схема, принцип действия.

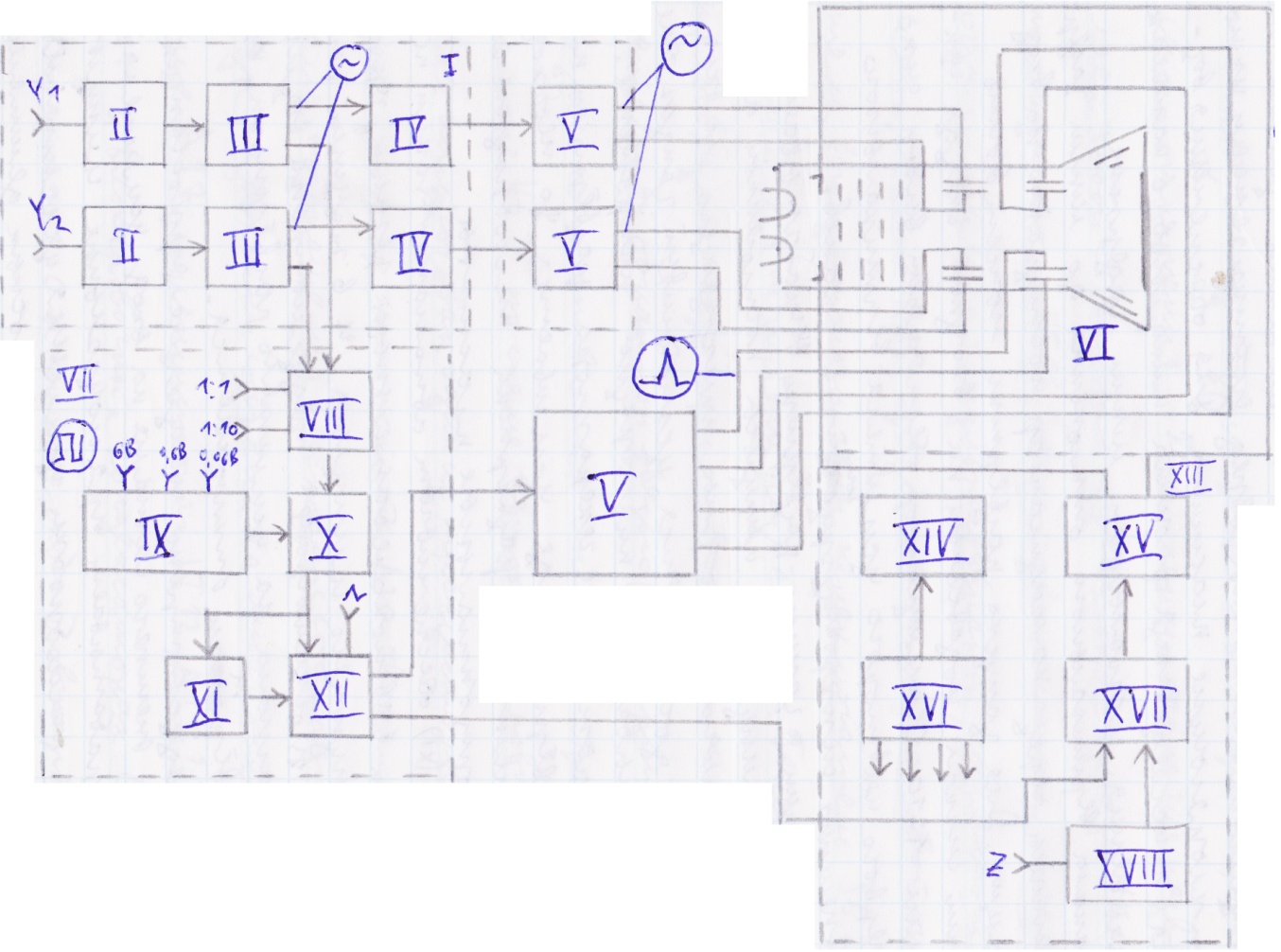

I. Блок усилителя вертикального отклонения. II Аттенюатор. III Предварительный усилитель. IV линия задержки. V оконечный усилитель. VI ЭЛТ. VII блок развёртки. VIII коммутатор. IX калибратор. X схема синхронизации. XI схема автоматики. XII генератор развёртки. XIII блок электропитания. XIV высоковольтный источник питания. XV пиковый детектор. XVI низковольтный источник питания. XVII усилитель развёртки. XVIII усилитель канала яркости.
Исследуемые сигналы подаются на входы усилителей вертикального отклонения У1 и У2. При помощи входных аттенюаторов, которые представляют собой компенсированные делители напряжения, устанавливают величину сигнала, удобную для наблюдения и исследования на экране ЭЛТ. Предварительные и оконечные усилители вертикального отклонения усиливают сигналы до необходимой величины, перед поступлением их на вертикальные отклоняющие пластины. Для обеспечения возможности наблюдения и исследования фронта импульсов в каналах вертикального отклонения используют линии задержки.
С каждого канала вертикального отклонения до линии задержки, исследуемые сигналы через коммутатор поступают на вход схемы синхронизации. Для запуска развёртки может быть использован внешний сигнал, подаваемый на входные гнёзда синхронизации 1:1 или 1:10. Коммутатор обеспечивает выбор синхронизации от первого или второго усилителя вертикального отклонения или внешних синхронизирующих сигналов.
Схема синхронизации и запуска развёртки вырабатывает синхронные с запускающим импульсов импульсы постоянной амплитуды, независимо от величины и формы приходящего на вход сигнала. Благодаря этому достигается устойчивый запуск оператора развёртки, вырабатывающего пилообразное напряжение. Линейно изменяющееся напряжение с генератора развёртки поступает на усилитель развёртки, где усиливается до необходимой величины. С выхода усилителя развёртки пилообразное напряжение подаётся на горизонтальные пластины.
Схема автоматики обеспечивает автоматический перевод генератора развёртки в автоколебательный режим, при отсутствии синхронизирующего импульса, и в ждущий режим работы при его наличии. В осциллографе предусмотрена возможность подачи внешнего сигнала на усилитель развёртки, при этом генератор развёртки отключается.
В осциллографе предусмотрено получение яркостных меток времени при подаче внешнего сигнала на вход усилителя Z.
Калибратор (IX) вырабатывает прямоугольные импульсы, которые используются для калибровки усиления усилителей вертикального отклонения, компенсации выносных делителей и для калибровки коэффициента развёртки.
24. Осциллограф с1-96. Принципиальная схема канала горизонтального отклонения, принцип действия.
Канал горизонтального отклонения луча содержит: триггер развёртки, схему автоматики, генератор пилообразного напряжения, схема возвращения и блокировки, усилитель горизонтального отклонения. Триггер управления развёрткой представляет собой сочетание туннельного диода VD12 с усилителем на транзисторе VT15. Схема автоматики представляет собой одностабильный мультивибратор, собранный на микросхеме А14 и микросхеме А15, представляющей собой операционный усилитель, выход которого через переключатель 56.2 соединён со схемой управления триггера развёртки. Генератор вырабатывает пилообразное напряжение и выполнен по схеме с ёмкостной отрицательной обратной связью (интегратор Миллера). Для увеличения входного сопротивления интегратор выполнен на полевом транзисторе VT19 по схеме истокового повторителя. В качестве усилителя использован один из транзисторов микросхемы А20. Второй транзистор микросхемы А20 является эмиттерным повторителем. Схема возвращения в исходное состояние и блокировки обратного хода развёртки собрана на микросхеме А16, диодной матрице А17, транзисторах VT12, А19.1 микросхемы А19, диоде VD11 и блокировочных конденсаторах С61, С111-116. Пилообразное напряжение с эмиттерного повторителя микросхемы А20 подаётся на вход согласующего эмиттерного повторителя А21.1 усилителя горизонтального отклонения. Усилитель горизонтального отклонения выполнен по балансной схеме. Предварительный усилитель выполнен на микросхеме А22 по схеме с общим эмиттером. Оконечный усилитель выполнен по каскодной схеме на транзисторах VT22-VT25. С помощью переменных резисторов R342, R345, включенных в коллекторную цепь транзисторов VT24, VT25 устанавливается синхроннность изображений на экране ЭЛТ.
