19. Схемы включения полупроводниковых индикаторов в интегральном исполнении.
20. Цап. Назначение, классификация и характеристики цап. Основные схемы цап и их работа.
ЦАП (цифро-аналоговый преобразователь) - для преобразования цифрового кода в ток, а потом в напряжение. Параметры: 1.Число разрядов, 2.Номинальный выходной ток, 3.Время установки после подачи кода (быстродействие), 4. Погрешность полной шкалы, 5.Максимальная частота преобразования.
Существует 3 схемы построения ЦАП: 1)с суммированием напряжений, 2)с суммированием токов, 3)с суммированием напряжений на аттенюаторе сопротивлений.
ЦАП с суммированием напряжений на операционном усилителе:

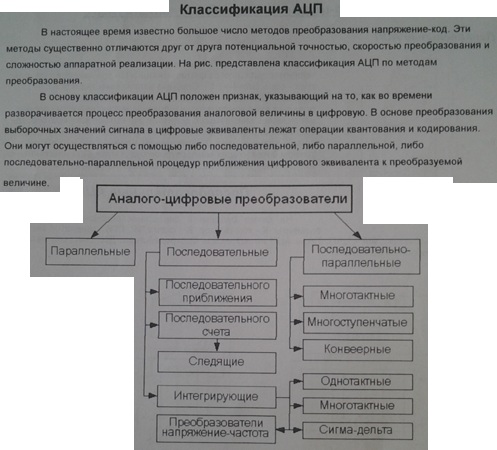

21. Ацп. Назначение, классификация и характеристики ацп. Основные схемы ацп и их работа.
Аналого-цифровой
преобразователь - это электронное
устройство, при помощи которого
осуществляется преобразование аналогового
сигнала в последовательный двоичный
код (цифровой сигнал). В преобразовании
сигналов из аналоговой формы в цифровую
можно выделить следующие процессы:
дискретизацию, квантование, кодирование.

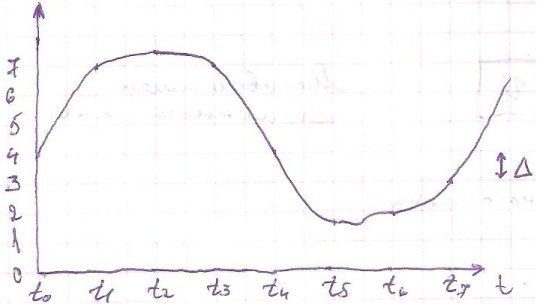

Процесс дискретизации заключается в
том, что у непрерывного во времени
сигнала выбираются отдельные его
значения, соответствующие тактовым
моментам времени (1), следующие через
определённый временной интервал Т1,
называемый тактовым интервалом. Операция
квантования состоит в округлении
значений аналогового напряжения,
выбранных в тактовые моменты времени,
до ближайшего уровня квантования.
Уровни квантования сдвинуты друг
относительно друга на величину Δ,
называемую шагом квантования. Каждому
ровню квантования присваивается
порядковый номер (0, 1, 2, 3 и т.д.).
Дискретизация - это процесс представления непрерывной функции в виде ряда дискрет. Квантование - сигнал разбивается на уровни квантования. Кодирование - сопоставление элементов сигнала с некоторой кодовой комбинацией.
22. Осциллограф с1-96. Назначение, состав, технические характеристики.
Осциллограф С1-96 предназначен для одновременного исследования и сопоставления формы двух электрических сигналов, путём визуального наблюдения и измерения периодических и однократных сигналов, а также изменение временных интервалов от 0,8 мкс до 1 сек и амплитуду от 4 мВ до 400В. Частота дло 10 МГц. Осциллограф соответствует 2 классу точности. Условия эксплуатации: для рабочего состояния tокр среды от -30 до +50 С0, относительная влажность воздуха до 98% при t=40C0, питание осциллографа от сети переменного тока 220В (±22В), частотой 50Гц, от сети переменного тока 115В (±5В), частотой 400Гц, от источника питания 24В (±2,4В).
Технические данные: размеры экрана ЭЛТ 100х120мм, ширина линии луча не более 1мм, входное активное сопротивление не более 50кОм, входная ёмкость не более 25 пФ. В осциллографе обеспечивается внешняя и внутренняя синхронизация. Мощность потребления осциллографом от сети переменного тока при номинальном напряжение превышает 90 ВА. Ток, потребляемый от источника постоянного тока при напряжении 24 В не более 1,8А. Габаритные размеры 180х408х503мм. Масса 13,5 кг. Состав: ЭЛТ, канал вертикального отклонения луча, канал горизонтального отклонения луча, канал управления яркостью.
