11. Функциональная схема простейшего цифрового мультиметра. Состав, назначение и принцип действия.
12. Функциональная схема простейшего цифрового частотомера. Состав, назначение и принцип действия.
1 3. Пиковый детектор (структурная схема).
Электронные вольтметры амплитудных (пиковых) значений могут иметь 2 пиковых детектора: 1) амплитудный детектор с открытым входом. Детектор имеет открытый вход, т.е. он не защищает от прохождения по его цепям постоянной составляющей переменного тока. Если на вход подать измеряемое напряжение синусоидальной формы, то первый положительный полупериод вызовет большой импульс тока, который зарядит конденсатор до напряжения Uк1. Второй положительный полупериод уже не может создать такой импульс тока, т.к. на диод действует разность напряжений Ut-Uк2. Накопление заряда на С1 продолжается до тех пор, пока напряжение на нём не достигнет Uк пик, близкое к амплитуде измеряемого напряжения. Процесс устанавливается и напряжение слегка пульсирует около Uк пик.
2)

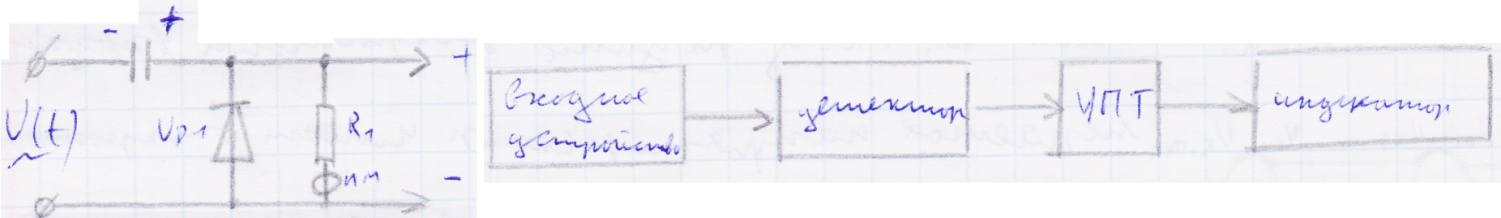

Амплитудный детектор с закрытым входом.
Принцип работы аналогичен первой схеме.
Здесь конденсатор не пропускает
постоянный ток. Широко используются
две электрические схемы вольтметров
переменного напряжения.
Данная схема называется "детектор-усилитель". При таком построении усилитель находится после детектора. При таком включении вольтметр позволяет измерять напряжения с частотами до 300 МГц. Недостаток - низкая чувствительность.
14. Вольтметр средних значений, структурная схема, принцип работы.
15. Аналоговые электромеханические преобразователи постоянного тока, принципы построения и основные характеристики.
16. Приборы сравнения: мосты постоянного тока, компенсаторы. Области применения приборов сравнения.
17. Аналоговые электромеханические преобразователи переменного тока. Требования к выпрямительным преобразователям и их классификация.
18. Классификация и принципы построения цифровых индикаторов.
Цифровые индикаторы можно классифицировать по используемому физическому явлению и по способу получения знака.
Параметры знака или качество восприятия цифр:
Различают параметры, характеризиующие качество восприятия цифр:
1. Высота цифры - h (от 2 до 150 мм)
2. Ширина цифры - b=0,6h
3. Угловой размер альфа (а) - (30-40 градусов)
4. Яркость знака
5. Минимальное время выдержки цифрового результата измерения.
6. Цвет знака
7. Напряжение и потребляемая мощность.
Цифровые индикаторы классифицируются по физическому явлению:
1. Газоразрядные индикаторные лампы - самые большие
2. Электролюминесцентные индикаторы
3. Катодолюминисцентные
4. Цифровые индикаторы на светодиодах
5. Цифрофые индикаторы на жидких кристаллах.

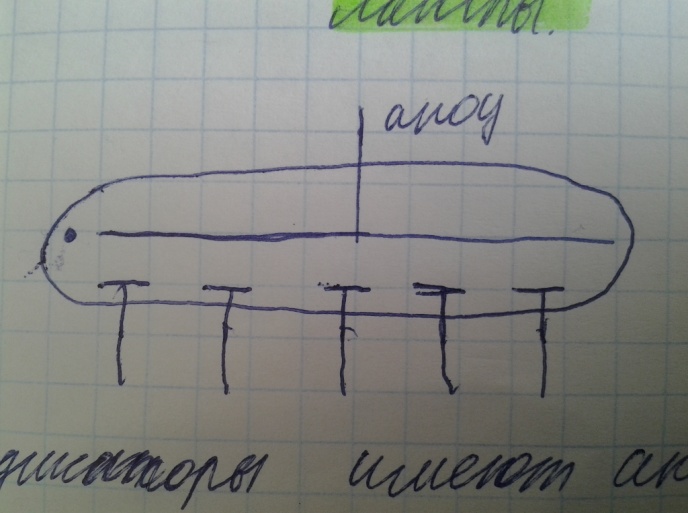

1. Газоразрядные индикаторные лампы.
Индикаторы имеют анод и катоды, расположенные параллельно аноду. Катоды, соответствующие цифрам от 0 до 9 и запятой. Катоды выполняются в виде нихрома в виде цифр. Напряжение между анодом и катодом составляет 200вольт,а ток - 2,5 мА.
Достоинства: контрастное изображение цифр стандартной формы.
Недостатки: высокое напряжение между анодом и катодом.
2. Электролюминесцентные лампы.
В этих цифровых индикаторах цифры обозначаются в виде сегментов. Данная ячейка состоит из прозрачной стеклянной пластинки, с внутренней стороны которой нанесён тонкий проводящий слой, затем слой люминафора, а затем сегменты. Напряжение между проводящим слоем и сегментами = 220-250 В, частота свыше 400 Гц. Для управления сегментами необходим преобразователь кода.
Достоинства: плоская конструкция.
Недостатки: небольшая яркость знака.
3. Цифровые индикаторы на светоизлучающих диодах.
Точно такой же индикатор на сегментах, только принцип другой. Как правило выпускаются сегментные, они выполнены на светодиодах, которые при пропускании тока в прямом напрявлении выделяют энергию в виде фотонов.
Достоинства: низкое напряженгие питания, высокая яркость.
Недостатки: большая потребляемая мощность.
4. Катодолюминесцентные.
В стеклянном корпусе в вакууме находится катод прямого накала, управляющая сетка и анодосегменты.
Достоинства: большая якркость.
Недостатки: большая потребляемая мощность.
5. Цифровые индикаторы на жидких кристаллах.
Достоинства: низкое рабочее напряжение (2-3В), маленькая потребляевмая мощность.
Недостатки: большая инерционность.
