8. Применение обратных связей в узлах электрических измерительных приборов.

Для достижения высокой точности в акустическом калибраторе применяется принцип обратно связи, реализованный с использованием в контуре обратной связи специально разработанного эталонного микрофона. Ряд конструкционных особенностей позволяет снизить влияние от изменения температуры и атмосферного давления.

Измеритель нелинейных искажений.

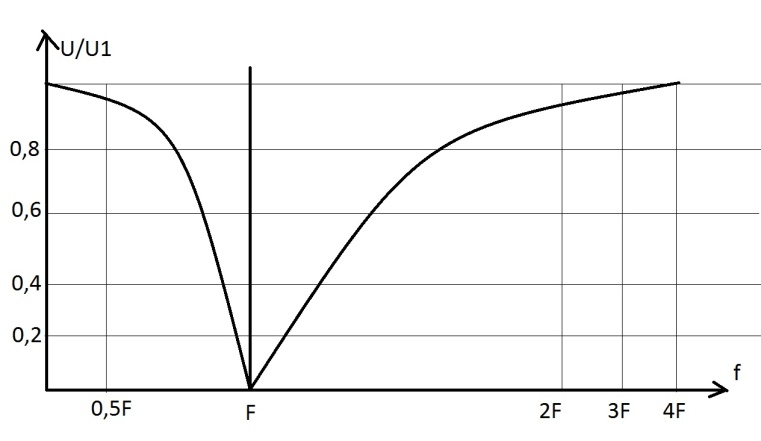

Основными узлами измерителя являются регулятор входного напряжения R1, предварительный усилитель У1, режекторный фильтр Ф1, задерживающий напряжение основной частоты выходной усилитель У2, милливольтметр ИП1. Каскады прибора охвачены глубокой отрицательной обратной связью, напряжение которой подаётся с выхода усилителя У2 на вход предварительного усилителя. Применение обратной связи позволило выровнять амплитудно-частотную характеристику прибора на частотах гармонических составляющих сигнала.

9. Функциональная схема простейшего электронно-лучевого осциллографа. Состав, назначение и принцип действия.

Электронно-лучевой осциллограф - это прибор для визуального наблюдения электрических процессов, представленных в форме напряжения, а также для измерения различных параметров сигнала (амплитуда, размах, период и т.п.). Основной деталью осциллографа является ЭЛТ. Аттенюатор необходим при работе с сигналами, имеющими большую амплитуду. Осциллограф состоит из 3 каналов: канал вертикального отклонения луча "у", канал горизонтального отклонения луча "х", канал управления яркостью "z".

На входе канала "у" установлен аттенюатор, он же делитель напряжения. На его вход поступает исследуемый сигнал. Далее сигнал поступает на предварительный усилитель и далее на линию задержки, которая обеспечивает просмотр на экране передних фронтов исследуемых импульсов. После прохождения усилителя вертикального отклонения, исследуемый сигнал усиливается до величины, необходимой для получения на экране ЭЛТ исследуемого сигнала. Напряжение исследуемого сигнала после предварительного усилителя поступает на выключатель SA1 канала X и обеспечивает запуск генератора развёртки. В канале Z вырабатывается напряжение, которое воздействует на катод ЭЛТ. В состав канала Z кроме усилителя входит калибратор. Канал управления яркостью Z предназначен для управления током луча в целях восстановления необходимой яркости изображения, а также высвечивания или гашения части сигнала на экране осциллографа.

10. Функциональная схема простейшего измерительного генератора нч и вч. Состав, назначение и принцип действия.

Генератор низкой частоты:

Р - вольтметр для измерения выходного напряжения после усилителя мощности. Применяют три типа задающих генераторов: на LC, RC - элементах и на биениях.

Генератор высокой частоты:

Д - измерительный аттенюатор. Измерительный генератор ВЧ является источником синусоидальных колебаний высокой частоты с контролируемыми параметрами. Нормируются следующие параметры измерительных генераторов высокой частоты: 1) диапазон генерируемых частот, 2)точность установки частоты, 3)стабильность частоты. По такой схеме строятся генераторы диапазона частот 10кГц-50МГц. Генератор (Г) - задающий генератор, который генерирует колебания, близкие к синусоидальным. Модулятор (М) - источник низкочастотного напряжения или импульсного, который служит для модуляции ВЧ колебаний по амплитуде, частоте или фазе.

Измерительные генераторы являются источниками электрических колебаний, форма которых заранее известна, а частота, напряжение или мощность и некоторые другие параметры сигнала могут регулироваться в определённых пределах и отсчитываться и гарантированной для данного прибора точностью.
