8 Болаттағы, механикалық және қосымша шығындар

Болаттағы (магнитті шығындар) және механикалық шығындар жүктемеге тәуелді емес, сондықтан олар тұрақты шығандар және жұмыс сипаттамаларын  есептеуден бұрын анықталады.

8.1 Трапециалық паза болғандағы, статордың болат тістерінің есептелетін массасы (кг):

.

8.2 Статордың тістеріндегі магнитті шығындары (Вт):

а) 2013 маркалы болаты үшін

,

8.3 Статордың жармасының болат массасы:

8.4 Статор жармасындағы магниттік шығындар (Вт):

а) 2013 маркалы болаты үшін

.

8.5 Болаттағы қосымша шығындарды қосатын, статордың өзекшесіндегі қосындылық магниттік шығындары (Вт):

8.6 1COI салқындату амалы кезіндегі, радиалды канал болмағандағы, радиалды ауаалмасытыру жүйелі, IP23 қорғау дәрежесіндегі механикалық шығындар (Вт):

.

8.7 Номиналы жүктеме болғандағы қосымша шығындар эмпериалық формула бойынша анықталады (Вт) (қосымша шығындар дегеніміз ағыннан және өткізгіштердегі тоқтардың ығысуынан пайда болатын шығындар)

.

9 Асинхронды қозғалтқыштың жұмыс сипаттамалары

9.1 Ротордың және статордың орамаларының өзара индукция кедергісі (Ом):

.

9.2 Параметірлерді  Т-тәріздес сұлбадан  Г- тәріздес сұлбаға келтіру коэффициценті:

.

9.2 Параметірлерді  Т-тәріздес сұлбадан  Г- тәріздес сұлбаға келтіру коэффициценті:

.

9.3 S=0 кезіндегі бос жүріс тоғының активті құрамы:

.

9.4 S=0 кезіндегі бос жүріс тоғының реактивті құрамы:

.

9.5 Жұмыс испаттамаларын есептеудің формулалары  3ші кестесінде келтірілген.

Есептеу келесідей сырғанау ретімен жасалады

, где .

. Асинхронды қозғалтқыштың жұмыс сипаттамаларын және жүктемелік қабілеттілігін есептегеннен кейін, курстық жоба аяқталады

Кесте 2

Есептеу формуласы	өлшем	Сырғу
		0,012	0,024		0,036	0,048	0,06		0,072
1.	Ом	188,664	93,332	62,221		46,666		37,333	31,111
2.	Ом	188,488	95,156	64,046		48,491		39,157	32,935
3.	Ом	11,29	11,29	11,29		11,29		11,29	11,29
4.	Ом	188,506	95,192	64,099		48,56		39,243	33,038
5.	А	2,016	3,992	5,928		7,825		9,683	11,502
6.	-	0,999	0,999	0,999		0,999		0,998	0,997
7.	-	0,06	0,119	0,176		0,233		0,288	0,342
8.	А	2,224	4,199	6,132		8,022		9,87	11,675
9.	А	4,208	4,56	5,131		5,907		6,874	8,019
10.	А	4,759	6,199	7,995		9,962		12,028	14,163
11.	А	2,176	4,309	6,399		8,447		10,452	12,416
12.	кВт	2,535	4,786	6,99		9,145		11,252	13,309
13.	Вт	114,856	194,859	324,182		503,289		733,595	1017,533
14.	Вт	27,271	106,943	235,861		410,953		629,241	887,843
15.	Вт	8,051	13,658	22,723		35,277		51,42	71,301
16.	кВт	0,317	0,483	0,75		1,117		1,581	2,144
17.	кВт	2,218	4,304	6,24		8,029		9,67	11,165
18.	-	0,875	0,899	0,893		0,878		0,859	0,839
19.	-	0,467	0,677	0,767		0,805		0,821	0,824
20.	об/мин	988,016	976,032	964,048		952,064		940,08	920,096
21.		21,436	42,109	61,815		80,534		98,238	114,891

9.6 2-кестедегі мәндер арқылы асинхрогды қозғалтқыштың жұмыстық сипаттамаларының сызыгын құрастырамыз:

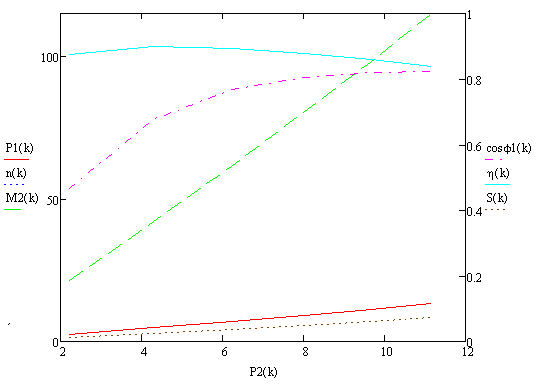

Сурет -1. Жұмыстық сипатталарының P_2к қуатына байланысы

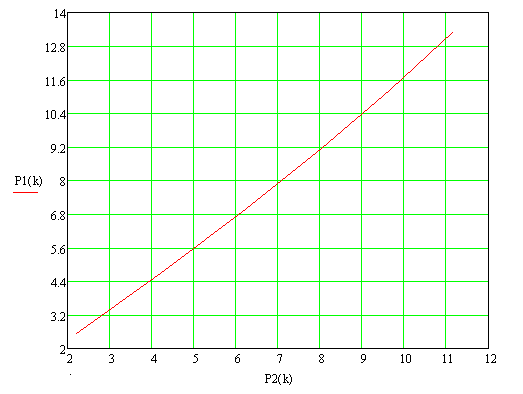

Сурет -2. P1 қуатының P_2к қуатына байланысы

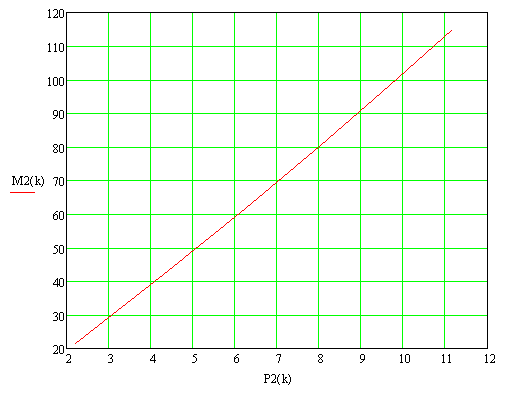

Сурет -3. M2 моментінің P₂ қуатына байланысы

Сурет -4. ПӘК-тің P₂ қуатына байланысы

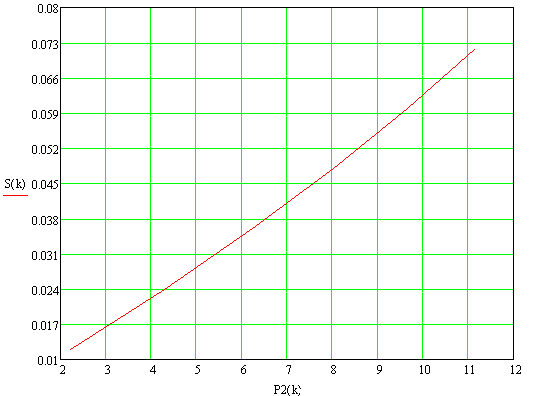

Сурет -5. S_к сырғуының P₂ қуатына байланысы

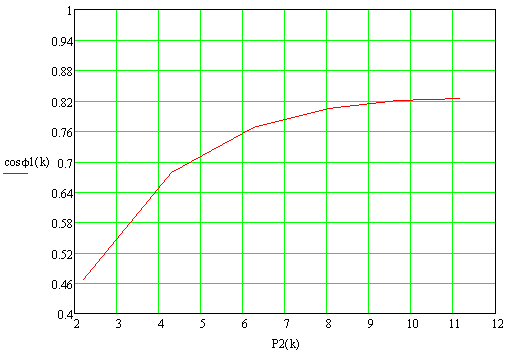

Сурет -6. cosφ_1k коэффициентінің P₂ қуатына байланысы

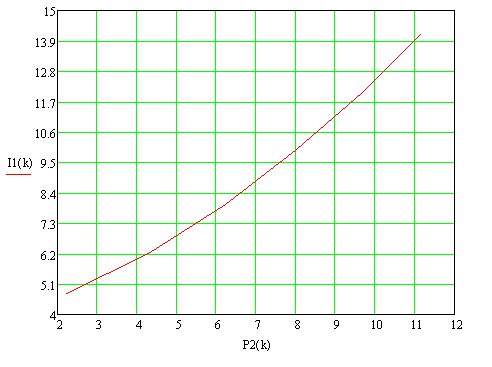

Сурет -7. I_1к тогының P₂ қуатына байланысы

9.7 Жұмыс сипаттамаларын тұрғызғаннан кейін абцисса осіне номиналды қуат салынады (А нүктесі), осы А нүктесі арқылы ординат осіне паралель АВ сызығы жүргізіледі, осы АВ нүктесімен қиылысқан жерде номиналды қуат , тоқ , айналу моменті , қуат коэффициенті   , ПӘК, ротордың айналу жылдамдығы   және сырғанау  анықталады.

9.8 Сырғанау максималды моментке сәйкес келеді:

.

9.9 Асинхронды қозғалтқыштың жүктемелік қабілеттілігі

,
