3. Статордың пазаларының өлшемдерін есептеу

3.1 Бірінші тістердегі ұсынылған индукция В_z1 , мм мәндері бойынша, тістің ені анықталады b_z1, мм:.

,

мұндағы, =0,97; = 1,6 Тл.

3.2 Статордың жармасының биіктігі   , м

,

мұндағы, = 1,4Тл.

3.3 Тістің биіктігі , м

.

3.4 Паза биіктігі: =

3.5 Шлицтың ені b_ш1 орамдардың пазаларына, бір-бір өткізгіштен келетіндей болу керек. Осыдан шлиц ені шығады

бұл жердегі d_окш1 – оқшауланған өткізгіштің диаметрі (мм)

3.6 Клиннің биіктігі  орта қуатты машиналарда, ал үлкен машиналарда .

3.7 Штамптағы пазаның ең кішкентай ені , м:

.

3.8 Штамптағы пазаның ең үлкен ені , м:

.

Шлицтың биіктігі (м) м. Бұрышы  - ке тең болғанда айналу осінің биіктігі мм тең болады.

3.9 Жарықтағы пазалардың көлденең қималық ауданы, темірөзекшелердің беттерін  шихталау және жинау арқылы анықталады  , мм²:

мұндағы, Δ_П = 0,0002 м, Δh_П = 0,0002 м.

3.10 Статор орамасының оқшаулау классын таңдамыз: егер биіктігі h=160 355мм қозғалтқыштарға F оқшаулау классы ұсынылады.

3.11 Пазаларда орын алатын орамалардың көлденең қималық ауданы , мм:

_{мұндағы,}

,

3.12 Пазаны толтыру коэффициенті:

.

3.13 Алынған толтыру коэффициентінің мәні ұсынылған шектерден аспау керек . Егер бұл коэффициент K_тол1 ұсынылған шектерден асып кетсе, онда бірнеше амалдар арқылы оны түзетуге болады.

3.14 Пазаның өлшемдерін толықтай анықтағаннан кейін тістердегі индукцияларды қайтадан санап шығу қажет:

.

4. Фазалық ротордың орамаларын, паза сандарын және темір өзекшенің өлшемдерін есептеу

4.1 Ротор темірөзекшесінің сыртқы диаметрі, м:

,

бұл жерде ауалық саңылау:

.

4.2 Ротордың темірөзекшесінің ішкі диаметрі (біліктің диаметрі) , м

.

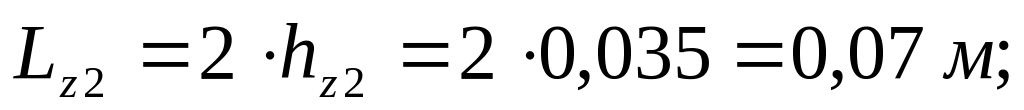

4.3 Темірөзекшенің конструктивтік ұзындығы және темірөзекшенің болатының ұзындығы, м

;

.

4.4. Статордың орамасының фаза сандары

.

4.5. Ротор фазасының және полюстердің пазалары:

.

4.6 Ротордың паза сандары:

.

4.7 Биіктігі мм қозғалтқыштарда жұмсақ секциялы тоқымалық екіқабатты орама қолданылады, оларды шеңберлік өткізгіштерден жасап, жартылай жабық трапециялық пазаларға салады (4.1а суретті қара). Егер мм қатаң толқындық орама қолданылады, ол тік бұрышты жартылай жабық пазаларға төселеді (4.1б суретті қара).

4.8 Ораманың орам сандары (жуықталған).

,

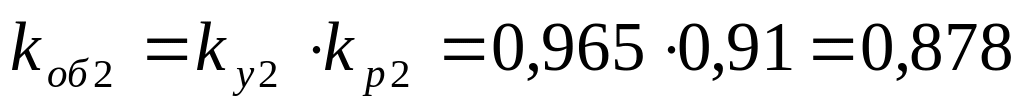

k_об – орама коэффициенті:

,

мұндағы

,

Ораманың таралу коэффициенті:

.

.

Нақты ЭҚК-ны Е₂ анықтаймыз:

.

4.9 Ротор орамасындағы ток :

.

4.10 Эффектілі өткізгіштің қимасы (жуықталған), мм:

.

4.11 Тізбектік орамалардағы эффектілі өткізгіштердегі элементар өткізгіштердің саны Число элементарных проводников в эффективном:

;

.

Оқшауланбаған өткізгіштің көлденең қималық ауданы

4.12 Ротор орамасындағы тоқ (нақтыланған мәні) А/мм²:

.

5 Ротордың пазаларының өлшемдерін есептеу

а) Тізбектік орамалы ротордың жартылай жабық трапециалық өлшемдерін, тура статордыкіндей есептейміз (4.1а суретті қара)

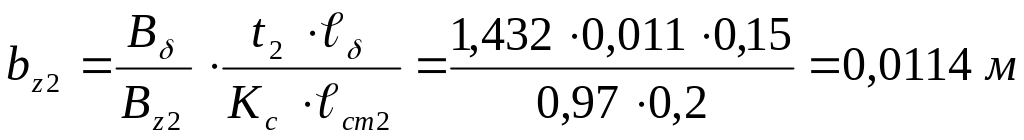

5.1 Ротордың тістерінің ені, м:

,

мұндағы, ;

= 1,7 Тл.

5.2 Ротордың жуықталған паза биіктігі  мм эмпирикалық формуламен анықталады:

.

5.3 Пазаның минималды ені:

,

мұндағы,

5.4 Шлицтың ені  және оның биіктігі  (м) –3.5 пунктітнен 1 индексін 2 индексіне ауыстыру арқылы анықталады.

;

h_ш2 = 0,0008 (м); β =45⁰.

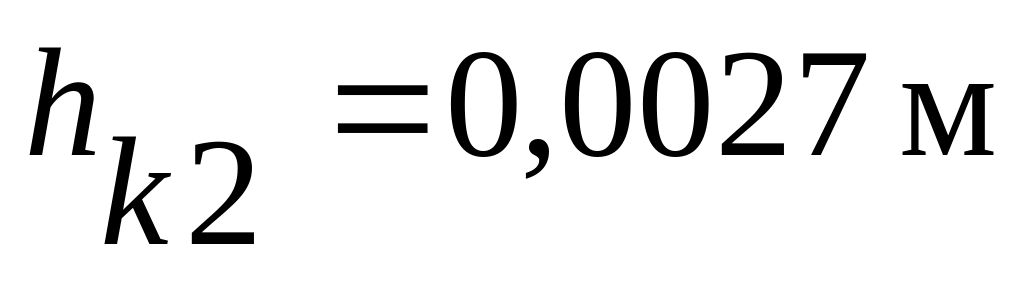

5.5 Клиндық бөліктің биіктігі:

.

5.6 Максималды пазаның ені:

,

мұндағы, .

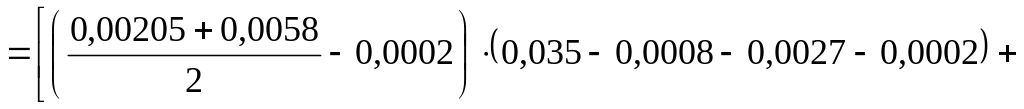

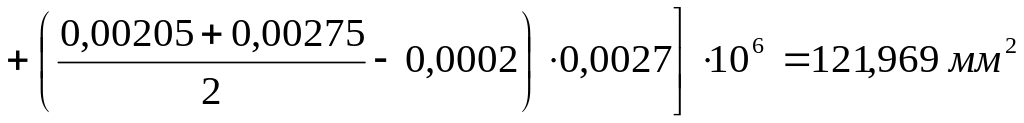

5.7 Пазаның көлденең қималық ауданы және пазаны толтыру коэффициенттері 3.9

.

Пазалық оқшауламаның көлденең қимасыныңауданы (мм²)

Бір қабатты орама үшін а = 1.

Орама орналасқан көлденең қимасы ауданы (мм):

.

Паза толтырылу коэффициенті

.

5.8 Ротор ярмасындағы индукция (Тл):

,

мұндағы, .

Магнит тізбегін есептеу

6.1 Екі полюсті магнит тізбегінің МҚК  барлық участкілердің магнит тізбегінің қосындысымен анықталады:

.

6.2 Екі полюске берілетін ауа саңылауының магнитті кернеуі:

,

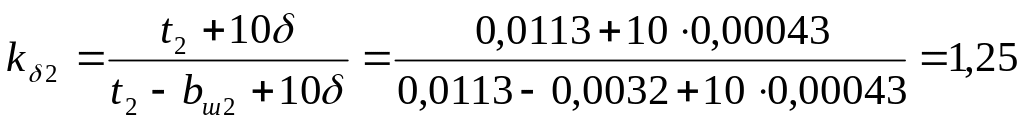

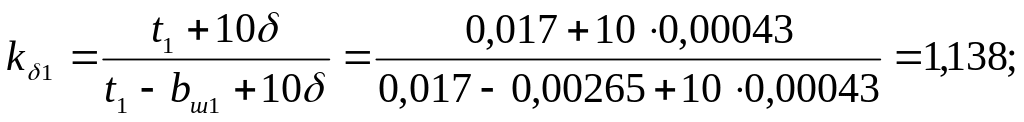

бұл жердегі    ауа саңылауының коэффициценті;

.

6.3 Статордың тістік қабатының магнитті кернеуі  (А):

;

Статордың тістеріндегі магнит өрісі 2013 А/м. келесідей анықталады:

6.4 Ротор тістік қабатының магниттік кернеулілігі (А):

А/м.

6.5 Статор ярмосының магниттік кернеулілігі:

=400А/м.

курстық жұмыстың бірінші бөліміндегі 3.21 тармақшасындағы индукция үшін, Б  қосымшасы арқылы таңдалады.

6.6 Ротор ярмосының магнитті кернеулілігі (А):

А/м.

курстық жұмыстың бірінші бөліміндегі 5.14 тармақшасындағы индукция үшін, Б  қосымшасы арқылы таңдалады.

6.7 Магнит тізбегінің, магнит кернеулілігінің қосындысы  1.1 тармақшасы арқылы анықталады.

6.8 Қозғалтқыштың магнит тізбегінің қанығу коэффициенті

6.9 Магниттеуші тоқ  (А):

,

ал, процент бойынша статордың номиналды тоғынан
