НИУ Южно-уральский государственный университет
Кафедра "Электротехника и возобновляемые источники энергии"
Отчёт
По лабораторной работе № 4
Линейная неразветвлённая цепь однофазного синусоидального тока
Группа: АТ-341
Выполнил: Макарова А.И
Проверил: Дубовицкий Г.П.
Челябинск 2012
1. Цель работы.
Исследовать электрическое состояние линейной неразветвлённой
электрической цепи синусоидального тока при различных приёмниках. Определить экспериментально параметры электрической цепи. Научится строить векторные диаграммы, а также проверять выполнение законов Кирхгофа в цепи синусоидального тока.
Изучить резонансные явления в последовательной электрической цепи.
2. Расчётная часть
2.1 Расчёты таблицы 4.2

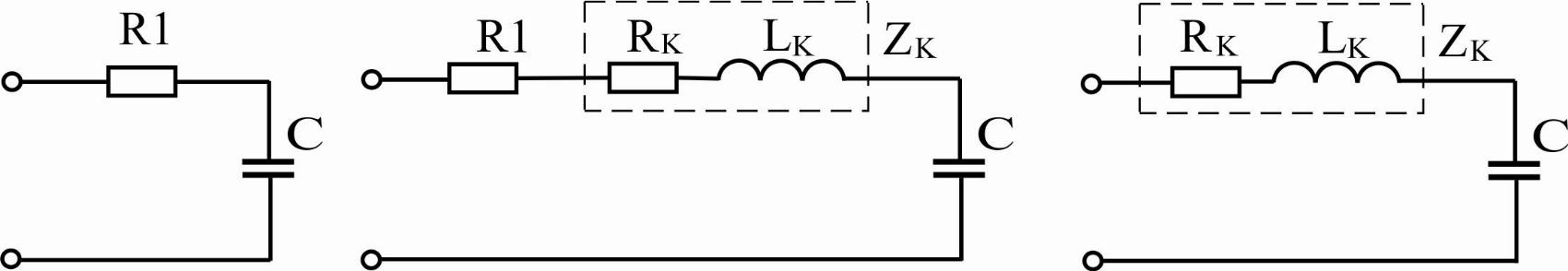

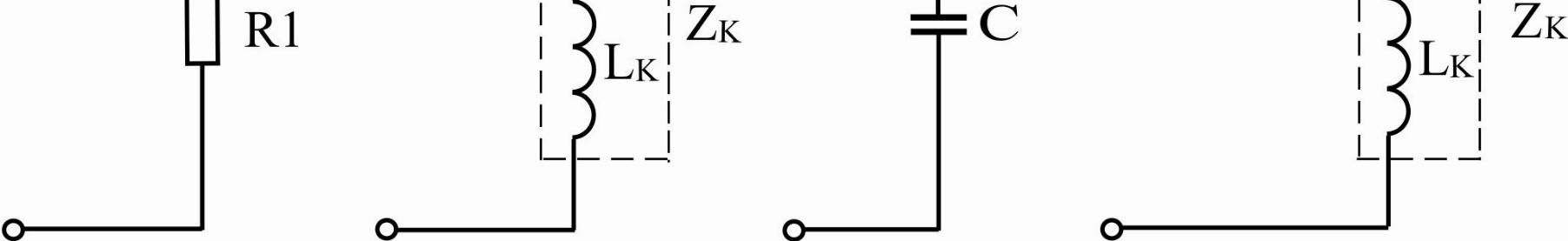

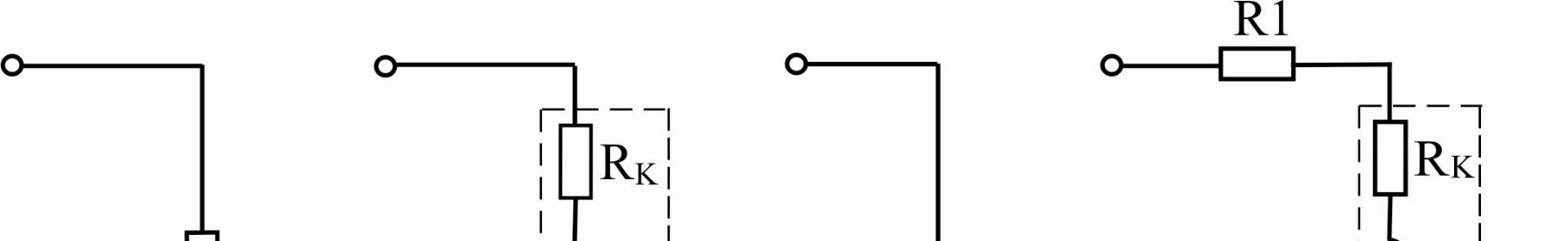

а) б) в) г)
д) е) ж)
выполняется при подготовке к лабораторной
работе в соответствии с заданным
вариантом

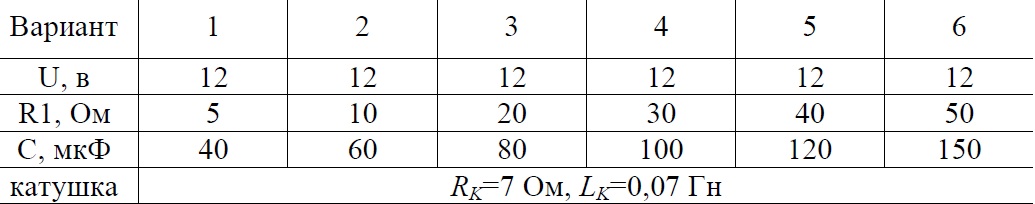

вариант № 1:
активное сопротивление цепи R = R1+RK
реактивное (индуктивное сопротивление индуктивной катушки
XK = ωLK = 2πfLK
реактивное (ёмкостное) сопротивление конденсатора XC = 1/ωC
реактивное сопротивление всей цепи X = XK-XC
полное сопротивление индуктивной катушки ZK =
полное сопротивление всей цепи Z =
ток I =
напряжение на резисторе R1 UR1=R1I
напряжение на индуктивной катушке UK = ZKI
напряжение на конденсаторе UC = XCI
активную мощность резистора R1 PR1 = R1I2
активную мощность индуктивной катушки PK = RKI2
активную мощность всей цепи P = PR1+PK
реактивную (индуктивную) мощность индуктивной катушки Q = XKI2
реактивную (ёмкостную) мощность конденсатора QC = XCI2
реактивную мощность всей цепи Q = QK-QC
полную мощность индуктивной катушки ZK = ZKI2
полную мощность всей цепи S = UI
коэффициент мощности индуктивной катушки
коэффициент мощности всей цепи
углы сдвига фаз
и
схема |
R Ом |
Х Ом |
Z Ом |
U B |
UR1 B |
UK B |
UC B |
PR1 Вт |
РК Вт |
QK вар |
QС вар |
Q вар |
Sk B*A |
S B*A |
Cosφk |
Cosφ |
φ |
R1 |
20 |
----- |
20 |
14 |
14 |
---- |
---- |
9,8 |
---- |
---- |
---- |
---- |
---- |
9.8 |
1 |
---- |
0 |
ZK |
27 |
22 |
34 |
14 |
---- |
13 |
---- |
---- |
2.5 |
7.92 |
---- |
7.92 |
8.3 |
8.4 |
0.3 |
0.42 |
64.8 |
XC |
--- |
79.6 |
79.6 |
14 |
---- |
---- |
13.5 |
---- |
---- |
---- |
2.3 |
-2.3 |
---- |
2.38 |
---- |
0 |
90 |
R1, ZK |
27 |
22 |
34 |
14 |
10.3 |
11.7 |
---- |
5.2 |
1.8 |
5.72 |
---- |
5.72 |
6 |
7.14 |
0.3 |
0.8 |
36.8 |
R1, Xc, |
20 |
79.6 |
82 |
14 |
3.4 |
---- |
13.5 |
0.57 |
0 |
---- |
2.3 |
-2.3 |
---- |
2.38 |
---- |
0.24 |
76.1 |
R1, ZK, Xc |
27 |
57.6 |
63.6 |
14 |
4.4 |
5.06 |
3.85 |
0.96 |
0.33 |
1.06 |
0 |
1.06 |
1.11 |
3.08 |
0.3 |
0.42 |
64.8 |
Таблица 2.1
Расчёты к таблице 2.1:
Схема R1
активное сопротивление цепи R = R1 =20[Om]
полное сопротивление всей цепи Z = R1= 20 [Om]
ток I = = 14\20 = 0.7 [A]
напряжение на резисторе UR1=R1I = 20*0.7=14[В]
активную мощность резистора PR1 = R1I2 = 20,072 = 9,8[Вт]
полную мощность всей цепи S = PR1= 9,8 [В*А]
коэффициент мощности всей цепи = 1 =>
Схема Zk
активное сопротивление цепи R = R1+RK = 20 + 7 = 27[Ом]
реактивное (индуктивное сопротивление индуктивной катушки
XK = ωLK = 2πfLK = 2*3.14*50*0.07 =21.9[Ом]
реактивное сопротивление всей цепи X = XK-XC = 22[Ом]
полное сопротивление индуктивной катушки ZK = =
= 23,08[Ом]
полное сопротивление всей цепи Z = = 34[Ом]
ток I = = 0,6 [А]
напряжение на индуктивной катушке UK = ZKI=21,9*0,6=13,2[В]
активную мощность индуктивной катушки PK = RKI2= 7*0,62=2,52[В*А]
Qк = XкI2= 21,9*0,62=7,92 [Вар]
реактивную мощность всей цепи Q = QK
полную мощность индуктивной катушки SK = ZKI2= 23,08*0,62= 8,3[В*А]
полную мощность всей цепи S = UI=14*0,6=8,4[В*А]
коэффициент мощности индуктивной катушки = 0,3
коэффициент мощности всей цепи = 21/63=0,42
= 64,8
Схема Xc
активное сопротивление цепи R = R1+RK = 0
реактивное (индуктивное сопротивление индуктивной катушки
XK = ωLK = 2πfLK = 0
реактивное (ёмкостное) сопротивление конденсатора XC = 1/ωC = 106/(2*3.14*50*40)=79.6[Ом]
реактивное сопротивление всей цепи X = XK-XC =-79,6[Ом]
полное сопротивление индуктивной катушки ZK = = 0
полное сопротивление всей цепи Z = = 79,6[Ом]
ток I = = 14/79,6= 0,17[А]
напряжение на конденсаторе UC = XCI= 79,6*0,17=13,5[В]
реактивную (ёмкостную) мощность конденсатора QC = XCI2= 79,6*0,172= 2,3[В]
реактивную мощность всей цепи Q = QK-QC= -2,3[В]
полную мощность всей цепи S = UI= 14*0,17=2,38[В*А]
коэффициент мощности всей цепи = 0
= 90
Схема R1 Zk
активное сопротивление цепи R = R1+RK = 27[Ом]
реактивное (индуктивное сопротивление индуктивной катушки
XK = ωLK = 2πfLK = 21,9[Ом]
реактивное (ёмкостное) сопротивление конденсатора XC = 1/ωC = 0
реактивное сопротивление всей цепи X = XK-XC= 21,9[Ом]
полное сопротивление индуктивной катушки ZK = = 23[Ом]
полное сопротивление всей цепи Z = = 34[Ом]
ток I = = 14/34=0,51[А]
напряжение на индуктивной катушке UK = ZKI= 23*0,51=11,7[В]
активную мощность резистора PR1 = R1I2= 5,2 [Вт]
активную мощность индуктивной катушки PK = RKI2=1,8[Вт]
реактивную мощность всей цепи Q = QK-QC= Xк*I2=22*0.512=11.7[Вар]
полную мощность всей цепи S = UКI= 11,7*0,51= 6[В*А]
коэффициент мощности индуктивной катушки = 7/23=0,13
коэффициент мощности всей цепи =27/34=0,8
= 36,8
Схема R1 Xc
активное сопротивление цепи R = R1+RK = 20[Ом]
реактивное (ёмкостное) сопротивление конденсатора XC = 1/ωC= 79,6[Ом]
реактивное сопротивление всей цепи X = XK-XC=-79,6[Ом]
полное сопротивление всей цепи Z = = 82[Ом]
ток I = = 14/82= 0,17[А]
напряжение на резисторе UR1=R1I = 20*0,17= 3,4[В]
напряжение на конденсаторе UC = XCI= 79,6*0,17= 13,5[В]
активную мощность резистораPR1 = R1I2= 0,57[Вт]
реактивную (ёмкостную) мощность конденсатора QC = XCI2= 79,6*0,172= 2,3[Вар]
реактивную мощность всей цепи Q = QK-QC= -2,3[Вар]
полную мощность всей цепи S = UI= 14*0,17=2,38[В*А]
коэффициент мощности всей цепи = 20/82=0,24
= 76,1
Схема R1 Zk Xc
активное сопротивление цепи R = R1+RK = 27[Ом]
реактивное (индуктивное сопротивление индуктивной катушки
XK = ωLK = 2πfLK = 22[Ом]
реактивное (ёмкостное) сопротивление конденсатора XC = 1/ωC = 79,6[Ом]
реактивное сопротивление всей цепи X = XK-XC= 22-79,6= -57,6[Ом]
полное сопротивление всей цепи Z = = 63,6[Ом]
ток I = = 14/63,6=0,22[А]
напряжение на индуктивной катушке UK = ZKI= 23*0,22=5,06[В]
напряжение на конденсаторе UC = XCI= 79,6*0,222=3,85[В]
активную мощность резистора PR1 = R1I2= 20*0,222=0,96[В]
активную мощность индуктивной катушки PK = RKI2= 7*0,222= 0,33[В]
реактивную мощность всей цепи Q = QK-QC= XkI2= 1,06[Вт]
Sк = UкI=5,06*0,22=1,11[В*А]
полную мощность всей цепи S = UI= 14*0,22=3,08[В*А]
коэффициент мощности индуктивной катушки = 7/23=0,3
коэффициент мощности всей цепи = 27/63,6=0,42
= 64,8
Векторные диаграммы.
Треугольники сопротивлений и мощностей.
