Федеральное агентство по образованию
Государственное общеобразовательное учреждение высшего
профессионального образования
«Тульский государственный университет»
Кафедра «Инструментальные и метрологические системы»
Пояснительная записка к курсовой работе по дисциплине «Метрология, стандартизация, сертификация»
Выполнил: студент гр.121231
Щербаков М. Е.
Проверил: Хлудов С.Я.
Тула 2005
Часть 1
Рассчитать
параметры посадки
;
написать все виды обозначения предельных
отклонений размеров на конструкторских
и рабочих чертежах.
Решение
Для расчета дана посадка с натягом в системе вала.
1. Определяем отклонения отверстия и вала по ГОСТ 25347–82.
Рис. 1. Схема расположения полей допусков посадки
2. Рассчитываем величины предельных размеров.
3. Рассчитываем допуски отверстия и вала.
4. Определяем максимальный и минимальный натяг.
5. Определяем средний натяг.
6. Вычисляем допуск натяга посадки.
7. Обозначение предельных отклонений размеров на конструкторских чертежах:
а) условное обозначение полей допусков:
б) числовые значения предельных отклонений:

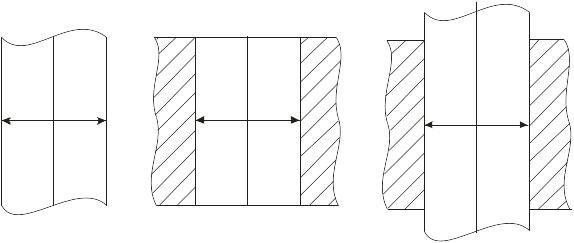

в) условное обозначение полей допусков и числовых значений предельных отклонений:
8. Обозначение размеров на рабочих чертежах:
Часть 2 Расчет линейных размерных цепей методом полной взаимозаменяемости. Прямая задача.
Назначить
допуски и отклонения составляющих
размеров с таким расчетом, чтобы
обеспечить значение замыкающего размера
равное А∆=
.
Расчет произвести методом полной
взаимозаменяемости.
На детали, входящие в сборочный комплект, назначены следующие значения номинальных размеров: N1=15 мм, N2=376 мм, N3=37 мм, N4=100 мм, N5=180 мм, N6=43 мм.
1.Согласно заданию
=1
мм
=0,5+0,8=1,3
мм
Ес∆=(0,5-0,8)/2=-0,15 мм
А∆max=1+0,5=1,5 мм
А∆min=1-0,8=0,2 мм
2.Составим график размерной цепи
3. Составим уравнение размерной цепи
+6A6
Значения передаточных отношений
Обозначение передаточных отношений
|
ξ 1 |
ξ2
|
ξ 3 |
4 |
5 |
6 |
Численное
значение
|
-1 |
+1 |
-1 |
-1 |
-1 |
-1 |
4.Произведем проверку правильности назначения номинальных значений составляющих размеров:
=-15+376-37-100-180-43=1 мм
Так как по условию задачи =1 мм, следовательно, номинальные размеры
назначены правильно.
5.Осуществим
увязку допусков, для чего исходя из
величины
,
рассчитаем допуски составляющих
размеров.
Так
как в узел входят подшипники качения,
допуски которых уже являются заданными,
то для определения величины
воспользуемся зависимостью
=(1300-2*120)/(1,08+3,54+2,17+2,52)=113,86
6.Устанавливаем, что такому значению соответствует точность, лежащая между 11 и 12 квалитетами.
Примем для всех размеров 11 квалитет, тогда T1 =0,11 мм, Т2=0,36 мм, Т3=0,12 мм Т4=0,22 мм, T5 =0,25 мм, T6 =0,12 мм.
7.Произведем проверку правильности назначения допусков составляющих размеров по уравнению
∑Тj=0,11+0,36+0,12+0,22+0,25+0,12=1,18 мм
Полученная сумма допусков меньше заданного допуска замыкающего размера, следовательно, допуски не нужно ужесточать.
8.Осуществим увязку средних отклонений, для чего примем следующий характер расположения полей допусков составляющих размеров
А1=15Js11(
0.055)
А2=376Js11( 0,18)
А3=37(-0.12)
А4=100h11(-0.22)
А5=180h11(-0.25)
А6=43(-0.12)
