5.4. Охрана окружающей среды

Основной продукцией геофизического предприятия является разнообразная информация о процессах, происходящих в недрах Земли и скважинах. Процесс получения этой информации не сопровождается загрязнением окружающей среды. В то же самое время на геофизических предприятиях промыслово-геофизическая аппаратура и оборудование установлено на автотранспорте, поэтому основное внимание уделяется исправности автомобилей. Для этого необходимо:

а) своевременно проходить технический осмотр;

б) проверять СО, СН в выхлопных газах;

в) иметь исправные, без течи, узлы и агрегаты;

г) исправную топливную систему, исключающую утечку бензина или дизельного топлива.

Во время проведения геофизических работ нужно проверять, чтобы буровой раствор не разбрызгивался по территории скважины, установить скребки на геофизических кабелях, промывать их водой или в зимнее время обдувать паром. При работе через устьевое оборудование нужно обеспечить герметичность, исключающую утечку жидкости (соленой воды, нефти).

В случае незначительных утечек следует производить сбор нефтепродуктов в специальную емкость.

Заключение

Данной работой мы рассмотрели важность такого метода ГИС, как инклинометрия, т.к. в зависимости от точности аппаратуры, измерений, методов и алгоритмов обработки полученных данных и построения траектории ствола скважины решаются геологические, геофизические, экономические задачи.После проведения инклинометрии в скв.№514 Шатовского месторождения были получены результаты - сводная таблица измерений (приложение 6).

Забой скважины находится на глубине 1999.7м. Измерения проводились через 5м. до глубины 260м. и через 10м. до глубины 1990.0м. На глубине 1100.0м. максимальный зенитный угол составил 31.78 градусов. На глубине 980.0м. максимальная интенсивность кривизны - 2.02 градуса/Юм.

Диаметр скважины - 216 мм. Угол склонения - 13.40 градусов. Альтитуда скважины - 158.65 м. Измерения проводились приборами ИОН, ИЭМ, КИТ.

По результатам построены вертикальная проекция (прил.4) и план скважины (прил.5), где указаны фактическое и проектное положение забоя. Фактическое смещение от проектного отличается на 0.2м. Проектный дирекционный угол смещения- 89.25 градусов, а фактический составил 91.09 градуса. Таким образом, проектный дирекционный угол отличается от фактического на 1.84 градуса. Удлинение по всей скважине составляет 136.25м. Вышепечисленные данные свидетельствуют о попадании забоя в круг допуска и о точности проведенного метода.

1. Геофизическая аппаратура

1.1. Виды подъемников

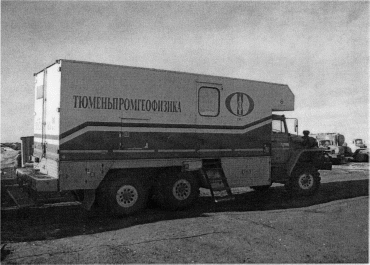

На предприятии ЗАО ПГО "Тюменьпромгеофизика" используются самоходные геофизические подъемники ПКС-5 на базе автомобиля «УРАЛ», а так же на предприятии имеются стационарные геофизические подъемники «вертолетный вариант».

Геофизические подъемники оборудованы: каротажной станцией, геофизическим грузонесущим кабелем, который уложен на барабан лебедки, коллектором для передачи сигналов с движущегося барабана лебедки на станцию.
