12 Розміщення хостів і серверів. Ізолювання групи серверів і хостів з забезпеченням надлишковості.

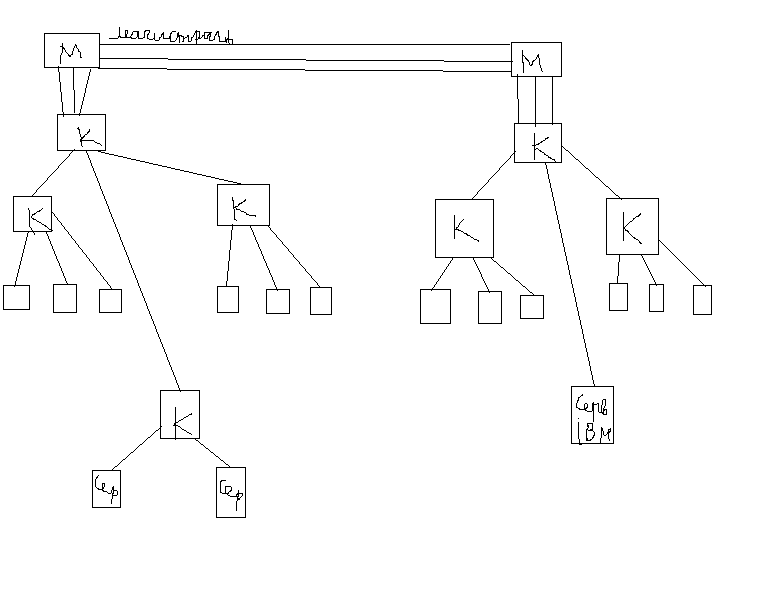

Соединение хостов и серверов

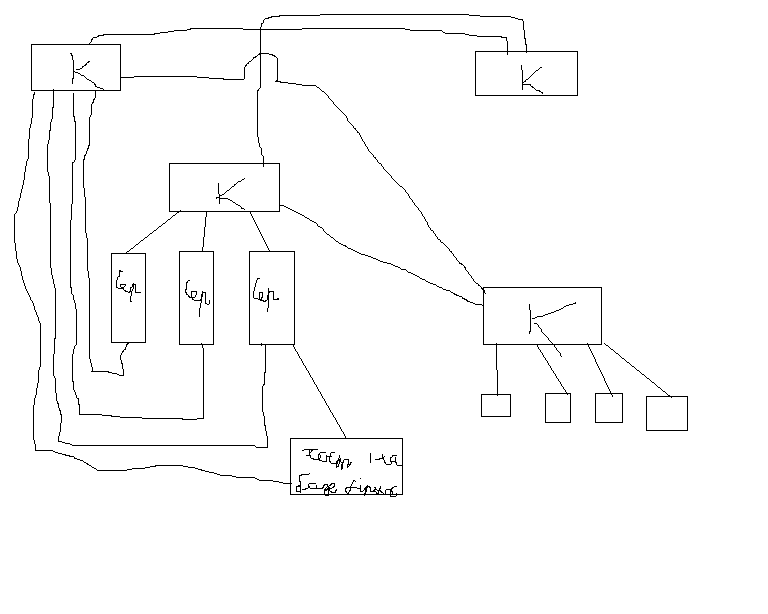

Изолирование группы серверов и хостов, обеспечение избыточности
13 Прокладка і заміна кабелю. Загальні рекомендації.
Рекомендации при прокладке кабеля:
-используйте функции построения стуктурированных компьютерных сетей
-для горизонтальной разводки используйте втую пару категории 5
-для выходного кабеля между этажами используйте многомодовое волокно
-устанавливайте высококачественные кабели
-следуйте всем нормативам
-проверьте соответствует ли длине все отрезки кабеля спецификации IEEE для выбранной комуникацонной среды.
Факторы при замене кабеля:
-возможность замены устаревшего кабеля
-стомость кабеля и коннекторов
-монтажный расход
-дополнительные требования к кабелю
14. Поняття скс. Основні переваги скс.
СКС представляет собой иерархческую кабельную схему здания или группу зданий разделенную на структурированную подсистему. СКС-совокупность кабелей, разъемов, панелей и распределенных устройств объеденяющих здания или группу зданий.3 основные принципа скс: универсальность, избыточность, структу-ть.
15.Розподільні пункти скс - вузли локальної мережі. Варіанти установки розеток.
Распределенные пункты скс
В рамках системы СКС кросс-панели могут обладать разной конфигурацией и выполнять разные функции, в зависимости от того, на каком уровне распределительной сети они находятся, и за какую кабельную подсистему единой иерархической структуры СКС отвечают. Соответственно, кросс-панель может выполнять функции главного распределительного пункта (ГРП), промежуточного (ПРП) и этажного (ЭРП).
Варранты установки розеток
Силовые и телекоммуникационные розетки могут быть установлены в коробах, накладных розетках, стенах, телекоммуникационных колоннах, напольных лючках.Группы розеток могут быть отмечены маркировкой или цветом вставок. Например, красные вставки для питания компьютерной сети, белые – подключение бытовых электроприборов.Телекоммуникационные колонны, напольные стойки, напольные лючки применяются реже. Причина — более высокая стоимость таких решений.Самый дешевый вариант — встроенные розетки. Он также является наиболее эстетичным. Реализация такого способа монтажа розеток оптимальна при строительстве или ремонте офиса. Альтернативный недорогой вариант — установка настенных подрозетников, прокладка мини-коробов.
16. Підсистеми скс.
1.Магистральная подсистемакомплекса зданий-соеденяет кабельные системы в здании.На практике имеет кольцевую топологию.
2.Магистральная подсистема зданий- соединяет распределительные пункты этажей.
3.Горизонтальная подсистема- включает распределенные панели, коммутационные кабели.
17.Загальні функції апаратних та кросових. План розміщення.
Аппаратные представляют собой технические помещения, в которых располагается сетевое оборудование коллективного использования (УАТС, серверы, коаммутаторы ЛВС и сетевые концентраторы). Аппаратные являются помещениями, повышенного внимания со стороны проектировщиков и служб эксплуатации информационной системы здания ввиду специфики находящегося в них оборудования. это связано с тем, что нормальная работа большинства организаций, являющихся владельцами или арендаторами зданий, напрямую завилит от оперативного доспупа к информации, хранящихся в электронном виде, и от качества внешних и внутренних телекоммуникаций. Невозможнось доступа к информации или потеря связи с внешним миром сопровождается большими финансовыми убытками и отрицательно сказывается на имидже, а в наиболее тяжелых случаях может привести к банкротству компании. Поэтому стандартом де-факто является организация в аппаратных систем пожаротушения, кондиционирования и контроля доступа.
Размещение аппаратных При выборе места расположения следует руководствоватся следующими приципами: - аппаратная должна быть совмещена или по крайней мере максимально приближена к КЗ для минимализации длины соединяющих их кабелей. - для облегчения контроля доступа помещение необходимо располагать недалеко от постов службы безопастности здания - желательно, чтобы оно не имело окон и даже не примыкало вплотную к внешним стенам здания - при размещении аппаратной в подвале позникает риск заливания грунтовыми водами, и в результате аварии систем водопровода и канализации долны быть сведены к минимуму специальными строительными решениями (дополнительная гидроизоляция, соответствующий выбор трасс прокладки трубопроводов и т.д.) - не рекомендуется располагать помешение аппаратной на верхних этажах здания, так как это затрудняет ввод в нее кабелей внешних коммуникаций. Крому того, верхние этажи сильнее страдают во время пожара и заливаются, если протекают крыши - крайне нежелательно размещать аппаратную рядом с внутренними конструкциями здания: лифтовыми шахтами, лестничными маршами, вентиляционными камерами и т.д., ограничивающими ее возможное расширение в перспективе. - Запрещается располагать аппаратную рядом с помещениями для хранения огнеопасных или агрессивных химических материалов - следует избегать близкого расположения источников электрических или магнитных полей, а также оборудования, которое может вызвать повышенную вибрацию - недалеко от аппаратной должны находится грузовые лифты
Кроссовые подразделяются на кроссовые внешних магистралей (КВМ), здания (КЗ) и этажа (КЭ). На практике RDV и КЗ часто совмещают друг с другом, а также с одной из аппаратных, поэтому будеи рассматривать только КЭ. Все приводимые для них положения равным образом действуют в отношении остальных кроссовых. Крососовая этажа представляет собой служебное помещение, в которое вводятся кабели подсистемы внутренних магистралей СКС и кабели горизонтальной подсистемы СКС этажа. В нем монтируется коммутационное, сетевое и другое вспомогательное оборудование. В кроссовых нельзя размещать оборудование, не имеющее отношения к тем функциям, для выполнения которых организуется кроссовая этажа, например силовые распределительные щиты электропитания этажа. Так же ка и аппаратные, кроссовые являются помещениями, требующими повышенного внимания со стороны проектировщиков и служб эксплуатации телекоммуникационной инфраструктуры.
Размещение кроссовых Привыборе места расположения кроссовой этажа следует руководствоватся следующими принципами: - кроссовую этажа можно совместить с одной из кроссовых здания на том же самом этаже. - кроссовая этажа должна быть на каждом этаже здания. Часто применяемое в российских условиях решение на основе кроссовой которая обслуживает соседние этажи здания, нельзя назвать удачным, так как оно существенно ограничивает возможности расширения и модернизации кабельной системы. - кроссовая этажа должна быть максимально приближена к вертикальным стоякам, по которым прокладываются кабели подсистемы внутренних магистралей СКС; идеально, если стояк проходит непосредственно через нее - в тех случаях, когда рабочая площадь этажа превышает 1000 кв.м. или если необходимы дополнительные кроссовые для обепечения кабелей горизонтальной подсистемы, не превышающие своей предельной длины 90м, на каждом этаже допускается организация более одной кроссовой этажа - для минимализации длины кабелей и соответственно стоимости горизонтальной подсистемы следует располагать кроссовую этажа как можно ближе к геометрическому центру обслуживаемой рабочей зоны - для облегчения режима контроля доступа выделенная для кроссовой комната не должна иметь окон, быть проходной или совмещатся с другими производственными помещениями - следует избегать близкого размещения мощных источников электрических и/или магнитных полей, а также оборудования, которое может вызвать повышенную вибрацию в кроссовой.
