Кабіни управління
В кабіні управління розташований пульт управління з органами управління і основні контрольні прибори.
Кабіна управління повинна задовольняти наступним вимогам: забезпечувати хороший огляд за станом випробувального в боксі двигуна; гарантувати повну безпеку персоналу, який знаходиться в кабіні під час випробувань; мати хорошу шумоізоляцію і вентиляцію; мати необхідні розміри; мати хороше освітлення.
Основна вимога, яка пред’являється до пульту управління, складається з того, щоб розташування органів управління і контрольних приборів було зручним для того, щоб управляти двигуном, спостерігати за приборами і фіксувати їх показники. У центральній частині пульту управління розташовують сектори управління двигуном, кнопочку систему електрозапуску і прибори, за якими в першу чергу судять про роботу двигуна, далі – прибори самописці. Однотипні прибори звичайно розташовують окремими групами. Другорядні прибори, а також органи управління і покажчики положення різних кранів і заслінок розташовують на бокових панелях або виносять на спеціальні щити.
Для зручності обслуговування установки в процесі випробування в кабінах управління широко застосовують світлову сигналізацію (яка включає різнокольорові лампочки накалювання, розташовані на пульті управління). Наприклад, застосовується світлова сигналізація, яка попереджає про включення току на установці, про початок підготовки до запуску, про запуск двигуна, про подачу палива до двигуна і т.п.
Кабіну управління розташовують до випробувального боксу по різному (рис. 4).

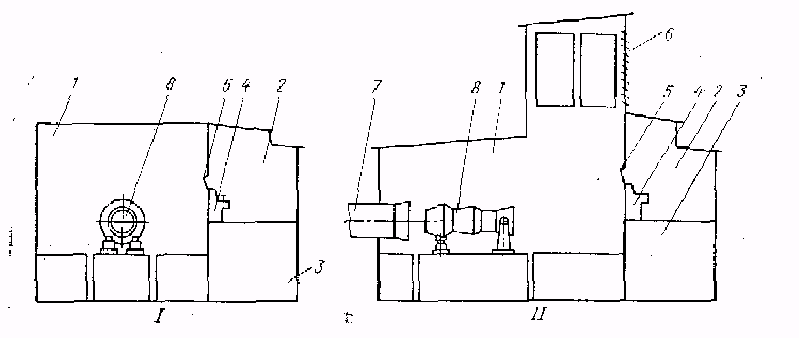

Рис. 4 Схеми випробувальних установок:
1 – бокс; 2 – кабіна управління; 3 –
технологічне приміщення; 4 – пульт
управління; 5 – оглядове вікно; 6 – вхід
повітря; 7 – ежекторна труба; 8 –
випробувальний двигун; І – бокове
розташування кабіни; ІІ – кабіна
розташована попереду двигуна
При боковому розташуванні кабіни спостерігання відносно силовимірювального устрою огляд двигуна краще, але збільшується небезпека для обслуговуючого персоналу при поламці деталей, які обертаються. З ціллю захисту в таких кабінах вікно закривають рухомим бронєщитом з вузькими прорізями.
В цьому відношенні кабіни спостерігання, які розташовуються спереду двигуна, забезпечують велику безпеку для обслуговуючого персоналу. Позитивною якістю цих кабін являється також можливість їх об’єднання в єдиний зал спостерігання.
2. Порядок виконання
Вивчення конструкції вимірювальних приладів:
Ознайомитись з конструкцією одного вимірювального приладу – боксу; кабіни керування; технологічного приміщення.
Накреслити загальне компонування приладу у вигляді ескізу з зазначенням (орієнтовно) основних параметрів.
2.1.4. Визначити тип боксу та викласти його позитивні якості та види.
Визначити тип системи шумогасіння на вході та виході й дати оцінку її ефективності.
Ознайомитися з елементами конструкції вхідної частини боксу, які призначені для:
вирівнювання повітряного потоку й отримання рівномірного поля швидкостей перед двигуном;
захисту двигуна від сторонніх предметів, що потрапили до вхідної частини боксу.
Ознайомитися з системою вихлопу та ежекторним пристроєм для зниження температури газового потоку перед шумогасінням.
Визначити тип станка, дати ескіз його конструкції й встановити достоїнства й види. Ознайомитися з конструкцією площадки. Установити (орієнтовно) коефіцієнт загромадження прохідного перетину боксу. Ознайомитися з конструкцією для кріплення двигуна на верстаті.
Ознайомитися з підйомно-транспортними засобами боксу й способом доставки двигуна на верстат.
2.1.10.Визначити тип кабіни керування, його достоїнства й вади.
Ознайомитися з системою спостереження за двигуном у роботі та засобами захисту від шуму й вібрації.
2.1.12.Ознайомитися з технологічним приміщенням і системами: паливною,
масляною й запуску, визначення тяги й обертаючого моменту.
