Министерство образования и науки рф Федеральное агентство по образованию
Государственное образовательное учреждение
высшего профессионального образования
Национальный исследовательский
Иркутский государственный технический университет
Кафедра Электрических станций, сетей и систем
ОТЧЕТ
О ПРОХОЖДЕНИИ УЧЕБНОЙ ПРАКТИКИ
Выполнил студент группы ЭС-10-1 Степанов Дмитрий Сергеевич
Нормоконтроль
Принял руководитель
практики от кафедры
Содержание отчета
Теплоэлектроцентрали………………………………………….3
Ново-Иркуская ТЭЦ, общая характеристика………………….4
История создания………………………………………………..5
Струкутра цехов…………………………………………………6
Общие технико-экономические и экологические показатели ТЭЦ.…………11
Главная схема Электрических соединений Ново-Иркутской ТЭЦ…. 12
История создания Иркутской ГЭС............................................13
Общая харакеристика………………………………………….14
Структура цехов и подразделений ГЭС………………………15
Характеристики основного энергетического оборудования..18
Схема электрических соединений ГЭС……………………….21
Общие технико-экономическе показатели ГЭС……………...22
Список используемой литературы…………………………….23
Отчёт.
В июле 2011 года я проходил практику, состоящую из шести экскурсий на предприятиях города Иркутска. Были посещены Иркутская ГЭС и Ново-Иркутская ТЭЦ. В которых я открыл для себя много нового, были показаны интересующие меня конструкции, схемы и многое другое. Детально описанные сопровождающими нас работниками этих предприятий.
Кратко о каждой из них:
На Теплоэлектроцентрали энергия, выделяемая при сгорании каменного угля, торфа, сланцев, газа, нефти и топлив других видов, преобразуется в электрическую и тепловую энергию по принципиальной технологической схеме (рис.1). Тепловая энергия, получаемая при сгорании топлива, передаётся воде для получения в котлоагрегате перегретого пара высоких давлений (до 30МПа) и температуры (до 650 °С).
Получение, передача к турбине и использование в турбине пара с такими параметрами – сложные процессы. Но все технические вопросы работы ТЭЦ решены, и в настоящий момент ТЭЦ являются основой современной энергетики (2/3 всей электроэнергии в стране вырабатывается на ТЭЦ). Не устранён главный недостаток ТЭЦ - низкий коэффициент полезного действия. Лишь 30-40% теплоты, полученной при сгорании топлива, используется полезно. А остальная часть теплоты отдаётся охлаждающей воде при конденсации пара и дымовым газам. Эта энергия безвозвратно теряется.

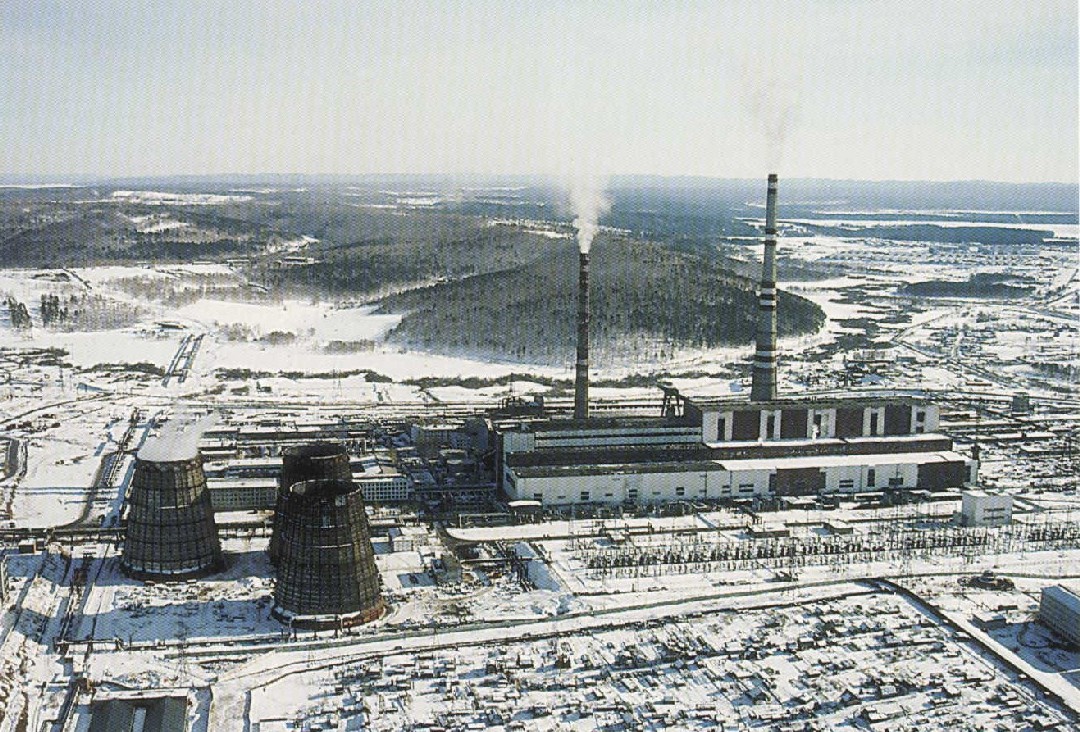

Ново - Иркутская тэц.
Общая характеристика.
Ново-Иркутская ТЭЦ является основным источником тепла системы централизованного теплоснабжения Иркутска и участвует в покрытии электрических нагрузок энергосистемы Сибири. Теплоэлектроцентраль запроектирована для сжигания бурых углей Восточной Сибири. В период строительства и расширения на станции было установлено несколько головных образцов энергетического оборудования:
В настоящее время на электростанции установлено 8 энергетических котлоагрегатов, суммарной производительностью 4000 т/ч и 5 теплофикационных турбоагрегатов.
- Установленная электрическая мощность - 655 МВт.
- Установленная тепловая мощность - 1850,4 Гкал/ч.
В настоящее время на электростанции установлено:
