Необходимое оборудование и материалы

Весы лабораторные с разновесами.

Пикнометры емкостью не менее 100 см³.

Воронка, капельница, фильтровальная бумага, дистиллирован­ная вола.

Фарфоровая ступка с пестиком, набор сит.

Все операции взвешивания должны проводиться с точностью до 0,02 г. Для каждого образца производят два параллельных определения плотности частиц грунта. Расхождение между результатами допускается на 0,02 г/см³ при значении ρ_s < 2,75 г/см³ и 0,03 г см³ для ρ_s > 2,75 г/см³. За величину ρ_s г/см³, принимают среднеарифметическое значение.

Подготовка образца грунта

1. Образец грунта в воздушно-сухом состоянии размельчают в фарфоровой ступке; отбирают методом квартования среднюю пробу массой 100-200 г и просеивают ее сквозь сито с сеткой № 2; остаток на сите после просева переносят в фарфоровую ступку, дробят и затем просеивают сквозь то же сито.

2. Из средней пробы берут навеску; массу навески принимают из расчета примерно 15 г на каждые 100 мл емкости пикнометра и высушивают до постоянной массы. Допускается использовать грунт в воздушно-сухом состоянии, определив его гигроскопическую влажность.

3. Дистиллированную воду следует прокипятить в течение 1 часа и хранить в закупоренной бутыли.

от собственного веса грунта (природному давлению) в уровне подошвы фундамента, а σ_к - равным среднему давлению по подошве фундамента от нагрузок после ввода сооружения в эксплуатацию.

Зная коэффициент сжимаемости, вычисляют модуль общей де­формации грунта Е в тех же интервалах давлений по формуле:

β (1+ e ₀)

Е = —— = ——— β (17)

m _е m₀

где β - коэффициент, зависящий от коэффициента бокового рас­ширения; e ₀ - начальный коэффициент пористости грунта; m ₀- коэффициент сжимаемости, МПа^-1.

Коэффициент боковою расширения γ равен:

крупнообломочных грунтов - 0,27;

песков и супесей - 0,30;

суглинков - 0,35

глин - 0,42.

Модуль общей деформации грунта выражает отношение сжи­мающего давления к относительной деформации сжатия (упругой и остаточной). Величины модуля общей деформации и коэффициента сжимаемости меняются для одного и того же образца грунта в за­висимости от его плотности.

Величина коэффициента сжимаемости позволяет давать общую качественную оценку фунтов основания (по Н.А.Цытовичу): при m_е= 0.01 МПа^-1- грунт малосжимаемый; при m_е= 0.1 МПа^-1-средней сжимаемости; при m_е = 1 МПа^-1- чрезмерно сжимаемый.

В последнем случае грунт, как правило, непригоден для использования в качестве естественного основания.

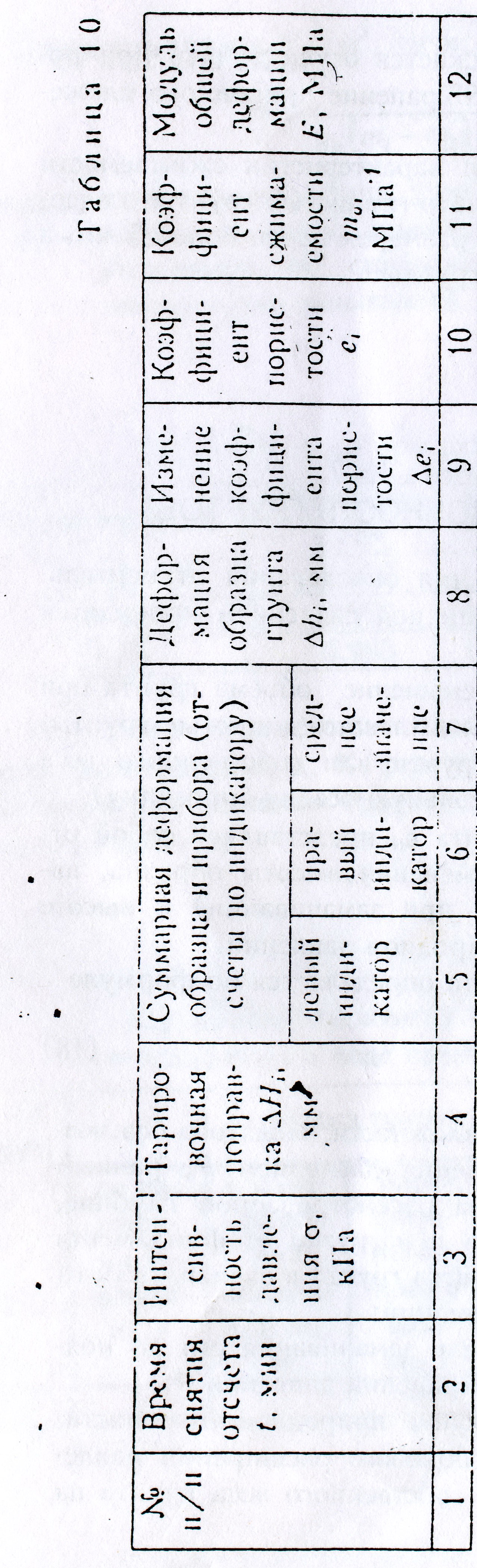

Результаты компрессионных испытаний грунтов заносят в табл. 10.

Образцы фунта (монолиты) для определения показателей сжимаемости следует отбирать из открытых горных выработок: шурфов, котлованов, расчисток и т.п.

Образцы грунта, предназначенные для испытаний, в лаборатории, до определения сжимаемости следует заливать грунтовой водой с места отбора грунта. В случаях, определяемых программой исследований, возможно применение дистиллированной воды, и искусственно приготовленных растворов заданного химического состава.

Отбор образцов, их упаковку, транспортировку и хранение надлежит производить по ГОСТу.
