Запуск программы
Р
азместите
на рабочем столе иконку программы:
Дважды щелкните на ней для запуска программы.
При открытии PC-Lab2000 автоматически запускается модуль программы для работы с осциллографом.
Для изменения условий запуска:
Выберите вкладку Hardware Setup в меню Options для изменения настройки аппаратных средств, подключенных к компьютеру, или выберите опцию демо-версии.
Примечания: Если в процессе работы возникают проблемы (например, при работе на лаптопе), попробуйте изменить адрес порта или выбрать медленную (Slow) скорость передачи данных. Также, можно изменить настройку порта в BIOS и выбрать ЕРР (предпочтительно), SPP, ЕСР.
Диалоговые окна программы могут отличаться от приведенных в данной инструкции. Осциллографы PCS100/K8031 имеют один входной канал.

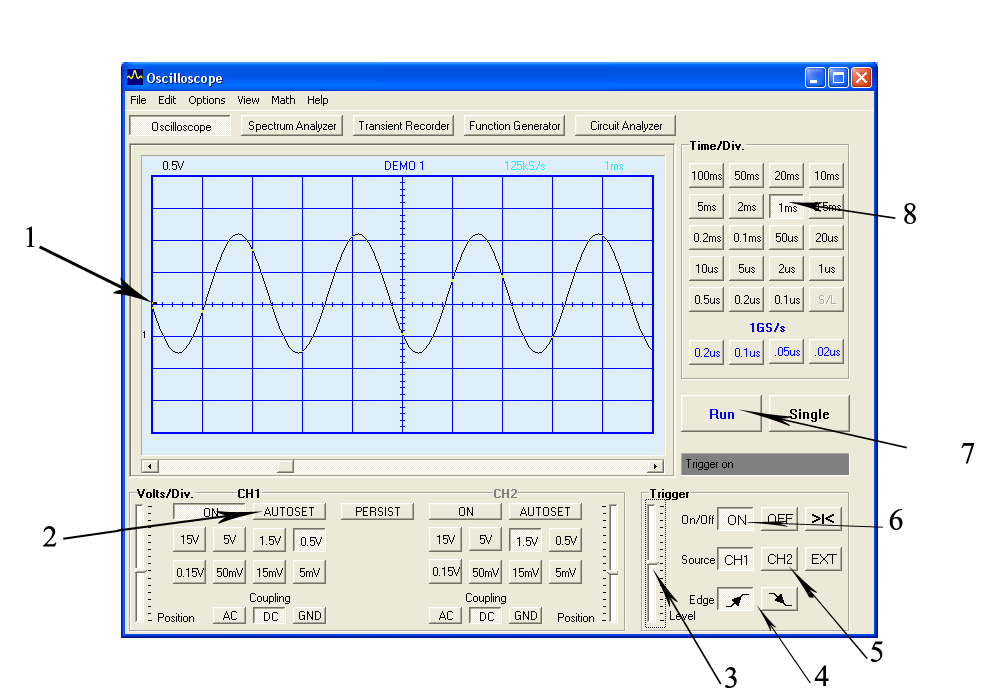

Модуль «осциллораф»
В модуле «Осциллограф» программа позволяет отображать и сохранять все результаты измерений.
Для начала работы:
подключите тестируемую цепь ко входу осциллографа (не превышайте максимальных входных пределов осциллографа!),
запустите измерения в режиме выключенного триггера, trigger - off (6),
нажмите RUN (7),
выберите канал и развертку или используйте опцию автоматической настройки Auto-set (2); учтите, что автоматическая настройка не доступна в режиме 1 ГГц осциллографа PCS500
выберите настройку временной развертки (8).
Для триггерного запуска:
выберите канал триггерного запуска (5),
выберите наклон сигнала (4),
нажмите ON в меню Trigger (6),
установите уровень триггера на ползунке (3), индикатор триггера будет отображен с левой стороны дисплея осциллограммы (1).
Модуль «спектр0анализат0ра»
Модуль «Спектроанализатор» позволяет просматривать частотный спектр сигнала при помощи метода быстрого преобразования Фурье.
Для начала работы:
подключите тестируемую цепь ко входу осциллографа (не превышайте
максимальных входных пределов осциллографа!),
просмотрите сигнал в модуле «Осциллограф»,
убедитесь, что осциллограмма не выходит за пределы окна программы,
запустите спектроанализатор,
нажмите RUN (1),
выберите требуемый диапазон частот, убедитесь, что данный диапазон позволит зафиксировать любые изменения сигнала (3),
при необходимости выберите канал и измените развертку по напряжению (2).

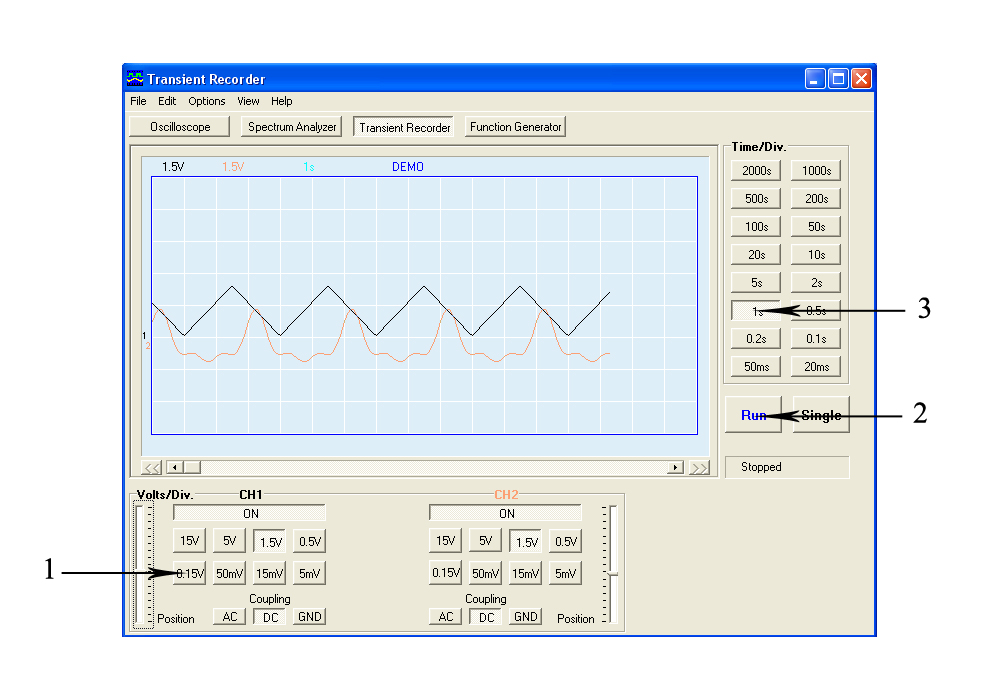

Модуль «самописец»
Модуль «Самописец» позволяет записывать медленные изменения сигнала (например, уровень зарядки батарей, температурные изменения, перебои а работе электрической цепи) в течение длительного периода времени - более одного года.
Для начала работы:
подключите тестируемую цепь ко входу осциллографа,
выберите канал и развертку по напряжению (1),
выберите временную развертку (3),
нажмите RUN для начала записи измерений,
для остановки записи нажмите RUN еще раз или используйте кнопку Single.
Для непрерывной записи измерений на жесткий диск нажмите кнопку AutoSave Data в меню File.
Примечания:
в процессе измерений осциллограмма на дисплее может не соответствовать реальным измерениям;
при выборе слишком медленной временной развертки изменения сигнала между двумя выборками записываться не будут.
