9. Содержание отчета:

   1. Цель работы.

   2. Перечень оборудования.

   3. Осциллограммы.

   4. Таблица 1 (с занесением в таблицу параметров своего варианта).

   5. Таблица 2 с временными диаграммами.

   6. Таблица 3 (с занесением в таблицу параметров своего варианта).

   7. Таблица 4 с временными диаграммами.

   8. Таблица 5 (с занесением в таблицу параметров своего варианта).

   9. Таблица 6 с временными диаграммами.

Приложение:

Руководство по работе с программным обеспечением pc-lab2000 для pcs500 / pcs100 / к8031 / pcg10 / к8016

ВВЕДЕНИЕ

Демо-версия программы не требует подключения аппаратных средств, таким образом, позволяя ознакомиться с возможностями программы до подключения осциллографов или генератора функций.

Программа PC-Lab2000 предназначена для работы со следующими приборами:

PCS500 двухканальный цифровой запоминающий осциллограф с функциями Фурье анализатора и самописца,

PCS100 / К8031 одноканальный цифровой запоминающий осциллограф с функциями Фурье анализатора и самописца,

PCG10 / К8016 генератор функций.

При подключении осциллографа и генератора к одному компьютеру, можно работать с редактором построения АЧХ.

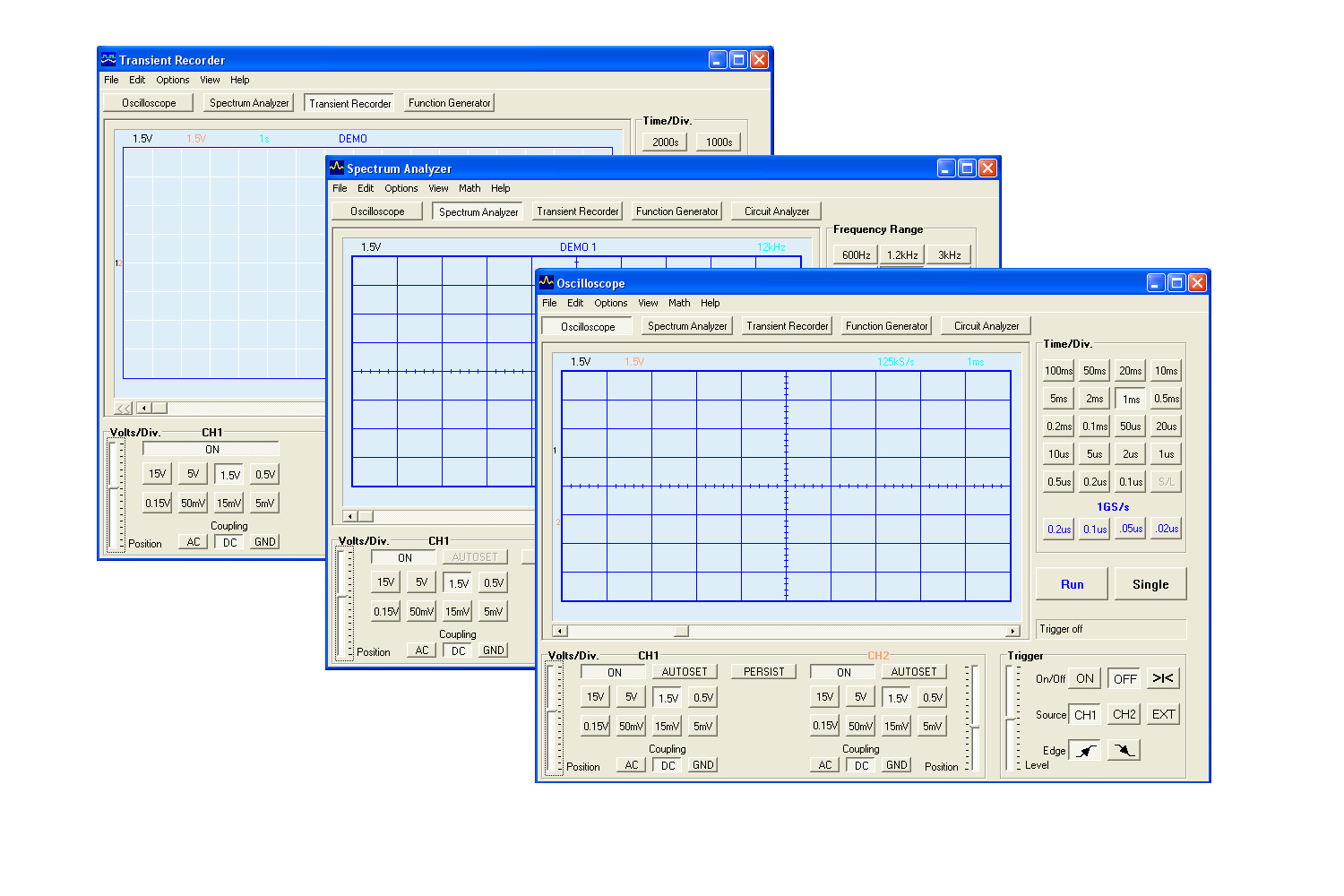

PC-Lab2000 - это программное обеспечение для анализа данных, поступающих с PC осциллографа и генератора. Программа включает меню для работы в режимах осциллографа, Фурье анализатора, самописца, функционального генератора и редактора АЧХ в операционной системе Windows.

Данное руководство содержит инструкцию по инсталляции программы и в общих чертах знакомит с особенностями работы с программой. При отсутствии PC осциллографа или генератора возможна загрузка демо-версии для общего ознакомления с программными ресурсами. Программное обеспечение непрерывно обновляется, последнюю версию upgrade можно получить на сайте www.velleman.be.

Для получения дополнительной информации обратитесь к файлу Help.

Описание

• возможность сохранения данных или изображения на мониторе

• загрузка ранее сохраненных изображений

• стандартный интерфейс Windows с буфером обмена

• расширенные возможности измерения с использованием маркеров

• расчеты среднеквадратичных значений, дБ, частоты (с помощью маркеров)

• настройка масштаба время/деление

• набор математических функций

• цветовая настройка изображения

Инсталляция pc-lab2000

Минимальные требования к системе:

• IBM совместимый компьютер с операционной системой Windows 95, 98, 2000, NT4, ME

• VGA видеокарта (800x600)

• 3 Мб свободного места на жестком диске мышка

• свободный параллельный порт ПК.

Установите CD-ROM в компьютер. Запустите программу SETUP.EXE. Следуйте инструкциям мастера установок. Создайте ярлык для программы и на жесткий диск автоматически загрузятся файлы Help.

После запуска программы:

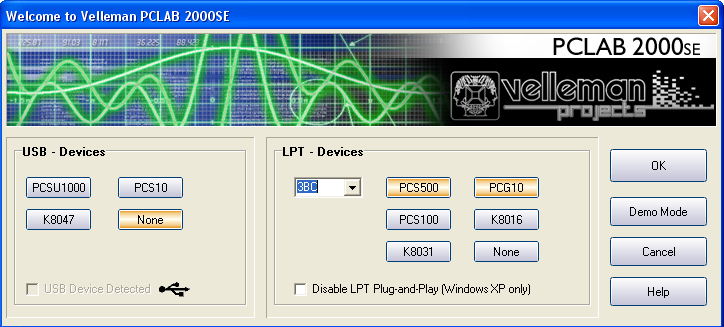

Выберите тип устройства (осциллограф, генератор) или загрузите демо-версию.

Выберите свободный принтерный порт.

Для Windows NT/2000: При запуске PC-Lab2000 в операционных системах Windows NT/2000 для завершения инсталляции необходимо разрешение администратора сети.

Для запуска программы без прав администратора запустите дополнительную программу INSTALL_DRV.EXE после инсталляции PC-Lab2000.
