7. Расчет контрольных комплексов зубчатых колес.

Зубчатое колесо с параметрами m=4 мм, z=38, 7-6-6-H.

Для данного зубчатого колеса принят вид сопряжения H.

Обозначение данного колеса 7-6-6-H ГОСТ 1643-81.

Для выбора и обоснования степеней точности и боковых зазоров используем метод подобия (метод аналогов).

Делительный диаметр зубчатого колеса:

мм.

Выбираем комплексы контроля зубчатого колеса:

- нормы кинематической точности – 7 степень точности:

F_rr – допуск на радиальное биение зубчатого венца:

F_r=56 мкм;

- нормы плавности – 6 степень точности:

f_ptr – предельное отклонение шага:

f_ptr= 14 мкм;

- нормы контакта зубьев – 6 степень точности:

Суммарное пятно контакта:

- по высоте зуба – не менее 50%;

- по длине зуба – не менее 70%.

- нормы бокового зазора:

E_Cs – наименьшее отклонение толщины зуба:

E_Cs=12 мкм;

T_C – допуск на толщину зуба:

T_C=70 мкм;

Рассчитываем длину общей нормали:

E_Wms- наименьшее отклонение средней длины общей нормали;

Отклонение E_Wms (слагаемое I):

E_Wms=-11 мкм;

Отклонение E_Wms (слагаемое II):

E_Wms=-14 мкм;

E_Wms=E_WmsI+E_WmsII=-25

Допуск на среднюю длину общей нормали:

T_Wm=28 мкм;

E_Wmi=E_Wms-T_Wm=-25-28=-53 мкм;

Средняя длина общей нормали:

- длина общей нормали W^| при m=1 мм:

W^|=7,7305

Длина общей нормали

W=W^|*m=7,7305*4= мм.

Средства контроля:

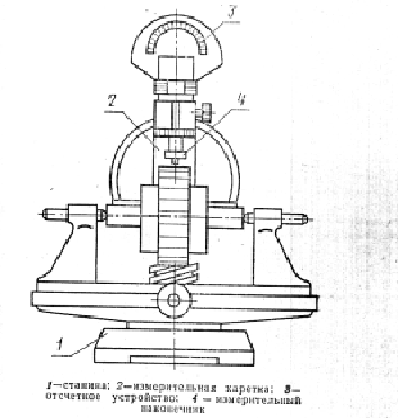

Биениемер Б-10М:

1-станина; 2- измерительная каретка; 3- отсчетное устройство; 4 –измерительный наконечник

- Штангензубомер ШЗН-18:

- Нормалимер:

Литература

[1] – Нормирование точности и технические измерения. Курсовое проектирование: учебно-методическое пособие для студентов инженерно - технических специальностей. В 2 ч. Ч.1/ Б. В. Цитович [и др.]; под ред. Б. В. Цитовича и П. С. Серенкова. – Мн.: БНТУ, 2006.-176 с.

[2] – Нормирование точности и технические измерения. Курсовое проектирование: учебно-методическое пособие для студентов инженерно - технических специальностей. В 2 ч. Ч.2/ Б. В. Цитович [и др.]; под ред. Б. В. Цитовича и П. С. Серенкова. – Мн.: БНТУ, 2006.-66 с.

[3]– Допуски и посадки: Справочник. В 2-х ч./ В. Д. Мягков, М. А. Палей, А. Б. Романов, В. А. Брагинский. – 6-е изд., перераб. и доп. – Л.: Машиностроение. Ленингр. отд-ние, 1982. –Ч.1. 543 с., ил.

[4]– Допуски и посадки: Справочник. В 2-х ч./ В. Д. Мягков, М. А. Палей, А. Б. Романов, В. А. Брагинский. – 6-е изд., перераб. и доп. – Л.: Машиностроение. Ленингр. отд-ние, 1982. –Ч.1. 448 с., ил.

[5] – Взаимозаменяемость, стандартизация и технические измерения: Учебник для втузов/ А. И. Якушев, Л. Н. Воронцов, Н. М. Федотов. – 6-е изд., перераб. и дополн. – М.: Машиностроение, 1986. – 352 с., ил.

Используемые ГОСТы:

ГОСТ 520,

ГОСТ 1643,

ГОСТ 3325,

ГОСТ 14807-ГОСТ 14826,

ГОСТ 16093,

ГОСТ 18358-ГОСТ 18369,

ГОСТ 23360,

ГОСТ 24705,

ГОСТ 24810,

ГОСТ 24853,

ГОСТ 25346,

ГОСТ 25347,

РД 50-98-86.
