4. Оформить отчет.
5. Сделать выводы о проделанной работе.
A |
B |
A>B |
A=B |
A<B |
|
|
|
0 |
0 |
|
|
|
|
|
|
0 |
1 |
|
|
|
|
|
|
1 |
0 |
|
|
|
|
|
|
1 |
1 |
|
|
|
|
|
|
Таблица 8.1 Таблица переходов одноразрядного цифрового компаратора
Рисунок 8.1 Схема одноразрядного цифрового компаратора
Лабораторная работа №9 Исследование работы счетчиков.
Цель работы: Исследовать принцип работы счетчиков. Знать особенности применения, назначение выводов.
Порядок выполнения работы:
1. Ознакомиться с краткими сведениями о счетчиках.
2. Собрать указанные схемы.
3. Заполнить таблицу истинности и дорисовать схемы по своему варианту.
4. Оформить отчет.
5. Сделать выводы о проделанной работе.
Двоичное число:

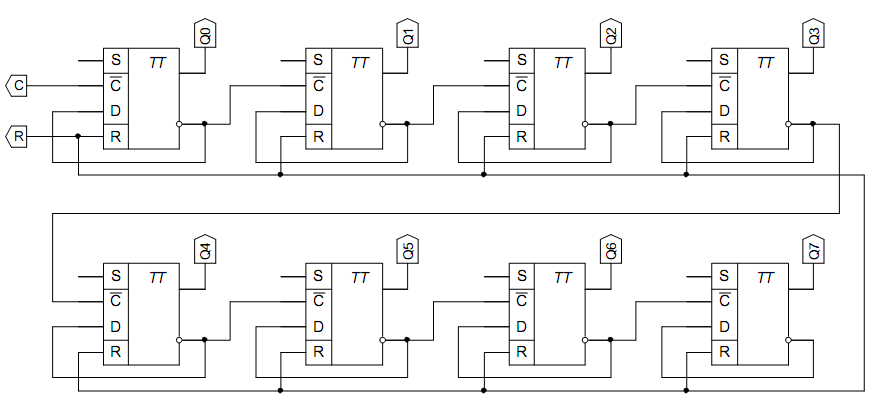

Рисунок 9.1 Схема 8 разрядного двоичного суммирующего счетчика.

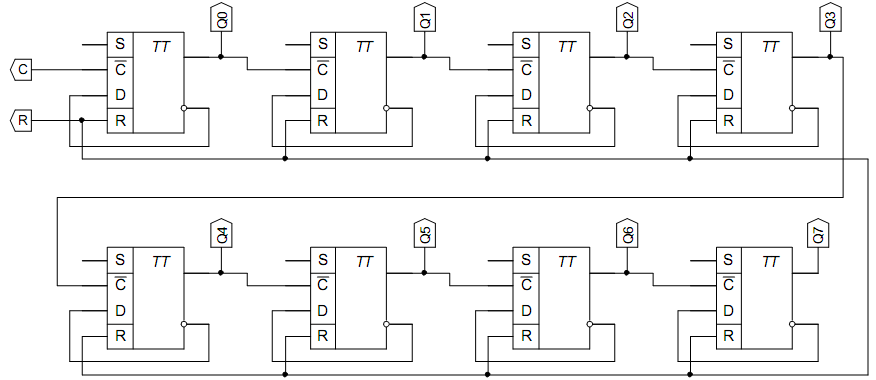

Рисунок 9.2 Схема 8 разрядного двоичного вычитающего счетчика.
Вывод:
Лабораторная работа №10 Исследование работы сумматора.
Цель работы: Исследовать принцип работы сумматоров. Знать особенности применения, назначение выводов.
Порядок выполнения работы:
1. Ознакомиться с краткими сведениями о сумматорах.
2. Собрать указанные схемы.
3. Заполнить таблицу истинности и нарисовать диаграмму для каждой указанной схемы по своему варианту.
4. Оформить отчет.
5. Сделать выводы о проделанной работе.
а) б)

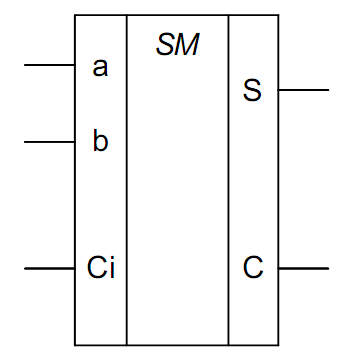

Рисунок 10.1 – Условное графическое обозначение одноразрядного
а) полусумматора
б) сумматора

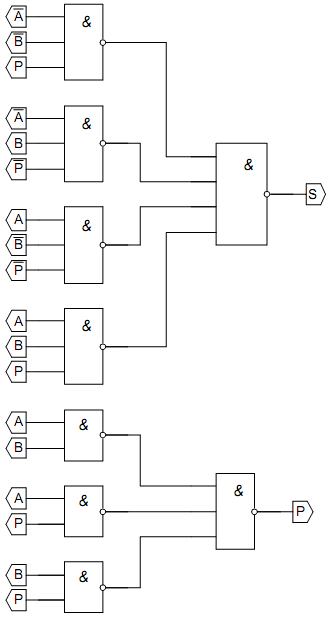

Рисунок 10.2 Схема одноразрядного двоичного сумматора
A |
B |
Pi |
S |
P |
0 |
0 |
0 |
|
|
0 |
1 |
0 |
|
|
1 |
0 |
0 |
|
|
1 |
1 |
0 |
|
|
0 |
0 |
1 |
|
|
0 |
1 |
1 |
|
|
1 |
0 |
1 |
|
|
1 |
1 |
1 |
|
|
Таблица 10.1 Таблица переходов
одноразрядного двоичного сумматора одноразрядного двоичного сумматора
Рисунок 10.4 Схема Рисунок 10.5 Схема четырехразрядного
Четырехразрядного двоично-десятичного сумматора
двоичного сумматора
Вывод:
