Глава 2. Климатический анализ 55

С

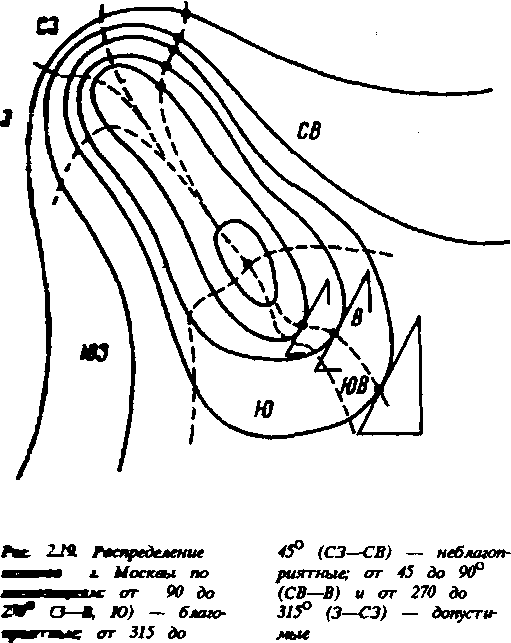

яшоснове так, чтобы его катеты были ■араллельны С—Ю и 3—В. В точках катания гипотенузой горизонталей рельефа делают засечки, по которым «проводят границы участков разной экспозиции (рис. 2.19). Границы меж­ду участками смежных экспозиций щюаодят через те точки на горизон­талях, в которых нормали к ним име­ют азимуты 30, 60, 120, 150° и т.д.

Оценка территории по уклонам ■роводится с учетом следующих гра-

даций: до 3, 3—10, 10—20 и более 20%. Критерии оценки склонов по солнечной радиации и ветру приведе­ны в табл. 2.15 и 2.16.

Оценка микроклимата застройки проводится на основе установленных закономерностей и данных наблюде­ний метеостанций или натурных об­следований. Целью оценки является выявление территорий города, требу­ющих разного подхода к улучшению микроклимата — ветрозащиты, аэра­ции, солнцезащиты, обводнения и др. Оценка микроклимата в пределах групп зданий и около последних про­водится по специальным методикам. Основные закономерности формирова­ния микроклимата в застройке даны в табл. 2.17.

В целом задачи архитектора в об­ласти архитектурной климатологии за­ключаются в анализе климатических условий места строительства объекта, выявлении нормативных и вненорма-тивных требований к объекту в связи с климатом, отборе среди этих требо­ваний наиболее существенных, влия­ющих на микроклимат и внешний об­лик объекта, и в отражении этих тре­бований в архитектурном проекте. Привлечение к этой работе специа­листов (научных работников, клима­тологов, экологов и др.) является со­ставной частью нормального творче­ского процесса.

СПИСОК ЛИТЕРАТУРЫ

1. Аронин Д. Климат и архитектура: Пер. с англ. — М.: Госстройиздат, 1959.

2. Гербурт-Гейбович А.А. Оценка климата для типового проектирования жилищ. — Л.: Гид-рометеоиздат, 1971. — 194 с.

3. Лицкевич В.К. Жилище и климат. — М.: Стройиздат, 1984. — 288 с.

4. Оболенский Н.В. Архитектура и солнце. — М.: Стройиздат, 1988. — 207 с.

5. ПолуйБ.М. Архитектура и градострои­тельство в суровом климате. — Л.: Стройиздат, 1989. —300 с.

6. Римша А.Н. Градостроительство в условиях жаркого климата: Учеб. для вузов. — М.: Стройиз­дат, 1979. — 312 с.

7. Рекомендации по методике строительно-климатической паспортизации городов для жи­лищного строительства. — М.: ЦНИИЭП жилища, 1981. —37 с.

8. Рекомендации по учету природно-климати­ческих факторов планировки, застройки и благоуст-

виилм городов и групповых систем населенных мест — VI.: ЦНИИП градостроительства, 1980.

9. Романова Е.Н. Микроклиматическая из- т ш пти II. основных элементов климата. — Л.: Гвщюмь 1Соиздат, 1977.

10. СНиП 2.01.01—82. Строительная клима-xuana и геофизика.

11. Шевцов К.К. Проектирование зданий для вваюиов с особыми природно-климатическими ус-—imt: Учеб. пособие для вузов. — М.: Высшая ■иихха. 1986. — 232 с.

12- Яковлев А.В., Ионов Ю.Н., Вронская Ola. Рекомендации по учету природно-климати­ческих условий при проектировании жилых овшисксов и поселков в IA, 1Б и 1Г климати­ческих подрайонах. — Л.: ЛенЗНИИЭП, 197*. — 48 с.

13. Olgyay V. Design with Climate. — Princeton Cei »сд lily. New Jersey, 1963.

СПИСОК ДОПОЛНИТЕЛЬНОЙ ЛИТЕРАТУРЫ

Губернский Ю.Д., Лицкевич В.К. Жилище для человека. — М.: Стройиздат, 1991. — 280 с.

Давидсон В.М., Мазаев Г.В. Архитектура ориентированного жилого дома: Учеб. пособие. — М.: МАрхИ, 1977.

Маркус Т.А., Моррис Э.Н. Здания, климат и энергия: Пер. с англ. / Под ред. Н.В.Кобышевой, В.Г.Малявиной. — Л.: Гидрометеоиздат, 1985. — 543 с.

Строительная климатология: Справ, пособие к СНиПу. — М.: Стройиздат, 1990. — 88 с.

Evans М Dwellings, Climate, Comfort. — London, Applied Science publish rs LTD, 1980.

Givoni B. Man, Climate and Architecture. — London, Applied Science publish rs LTD. Second Edition, 1976.

3.1. Свет, зрение и архитектура

Свет — излучение оптиче­ской области спектра, которое вызы­вает биологические, главным образом зрительные реакции.

Цвет — особенность зрительного восприятия, позволяющая наблюдате­лю распознавать цветовые стимулы (излучения), различающиеся по спек­тральному составу.

Световая среда — совокупность ультрафиолетовых, видимых и инф­ракрасных излучений, генерируемых источниками естественного и искусст­венного света; это важнейшая состав­ляющая жизненной среды живых ор­ганизмов и растений, определяемая световыми потоками источников света, трансформируемыми в результате вза­имодействия с окружающей предмет­ной средой, которая воспринимается по распределению света и цвета в про­странстве.

В жизни мы постоянно говорим: свет режет глаз, свет пробивается че­рез щель, свет льется, струится. Это существовавшая издревле мысль о све­те — догадка о родстве глаза и сол­нца — сохранилась в глубоко изме­ненной форме и в современном есте­ствознании. Глаз человека хорошо приспособился к солнцу как к источ­нику света. Хрусталик глаза пропу­скает к сетчатке только лучи солнца, безвредные для организма. Сетчатка обладает большой чувствительностью; однако при дневном интенсивном ос­вещении эта чувствительность резко снижается, а при ночном — возрастает.

Рассматривание цветных поверхно­стей при изменении уровня яркости в пределах, соответствующих области дневного зрения, сопровождается из­менением цветового ощущения, кото­рое особенно заметно при солнечном освещении поверхностей (фасадов, де­талей). Это явление архитектуры оп­ределяют словами "солнечный свет съедает цвет".

Зрение — чрезвычайно сложный процесс. Химические и электрические явления в сетчатке глаза, передача нервных импульсов по зрительному нерву, деятельность клеток в зритель­ных зонах мозга — все это составные части процесса, называемого зрением.

Процесс зрения не завершается изображени­ем на сетчатке, а начинается с него. Глаз превраща­ет падающий на него свет в сигналы, преобразует эти сигналы и посылает их в мозг. Как возникают сигналы, когда свет попадает на сетчатку? Как мозг преобразует эти сигналы в зрительные образы? Ис­черпывающих ответов на эти вопросы наука не да­ет. Однако многое о работе сетчатки глаза уже из­вестно и может быть использовано при решении разнообразных задач световой архитектуры.

Глаз способен оценивать общее количество доходящего до него света и распределение его по различным направлениям. Иными словами, глаз представляет собой не только орган светоощуще-ния, но и оптический анализатор окружающего мира. Благодаря зрению все видимое человеком пространство разбивается на отдельные конусы, вершины которых находятся в. глазу наблюдателя. Свет, поступающий на каждую группу светочувст­вительных элементов в определенных направлени­ях, позволяет оценивать средние значения яркости в пределах каждого из этих пространственных уг­лов. Чем больше число независимых светочувстви­тельных элементов на сетчатке глаза и чем меньше поле зрения, в пределах которого происходит ус­реднение яркости по направлениям, тем ниже по­рог светоощущения, т.е. тем меньше размеры пре­дельно различимых деталей.
