МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ
ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«ЮЖНЫЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
ФАКУЛЬТЕТ УПРАВЛЕНИЯ В ЭКОНОМИЧЕСКИХ И СОЦИАЛЬНЫХ СИСТЕМАХ КАФЕДРА ЭКОНОМИКИ
Индивидуальная работа
По дисциплине: «Основные направления развития техники»
На тему: Микроволновая печь SAMSUNG М1833NR.
Выполнила:
ст. гр. М-20
Непомнящая Е.А.
Проверил Д.Т.Н. профессор
Заграй Н.П.
г. Таганрог 2012
Содержание:
Введение………………………………………………………………………...с. 3
1 часть:
1.1. Функция потребности ТО ………………………………………………...с. 4
1.2. Техническая функция ТО…………….…………………………………… с.4
1.3. Функциональная структура ТО……………….………………………...…с.4
1.4. Принцип действия ТО……………………………………………………. с. 5
1.5. Техническое решение ТО………………….………………………………с. 7
1.6. Параметры ТО……………………………….……………………………..с. 7
2 часть :
2.1 Инженерная задача………………………………………………………….с.8
2. 2 Физическое явление……………………………………………………..…с.8
2.3 Физическая модель явления……………………………………………..…с.8
2.4 Математическая модель…….……………………………………………....с.9
2.5 Решение математической задачи….……………………………………...с.10
2.6 Полученный результат решения физической задачи….………………...с.10
2.7 Ограничение области, выделение главных свойств…………….…….…с.10
2.8 Проверка……………………………………………………….……….…..с.10
2.9 Техническое решение физической задачи……………………………….с.12
2.10 Решение инженерной задачи………………………………………….…с.12
3 часть:
3.1.Потребность жизнедеятельности человека по данному ТО…………….с.13
3.2. Обобщенные потребности ТО………………………………………..…..с.13
3.3. Потребности различных уровней………………………………………...с.13
3.4.Экономическая обоснованность производства данного ТО……………с.14
Заключение………………………………………………………………….….с.15
Список используемой литературы……………………………………………с.16
Введение
В своей индивидуальной работе я решила рассмотреть такой технический объект, микроволновая печь SAMSUNG М1833NR .
Технический объект (ТО) – это какое-либо устройство, которое необходимо человеку для реализации определенных функций и удовлетворения различных потребностей.
История появления микроволновой печи очень большая и разнообразная. Сегодня, хозяйки могут поручить эту часть работы своей техники.
Мы окружаем свой дом бытовыми помощниками. Наши предки и не мечтали о такой роскошной жизни. Дома подметались грубым веником, а вещи стирались в речки, продукты разогревались в печи. Какой большой объем работы ежедневно ложился на плечи женщин, что даже страшно себе представить. Оглядываясь в прошлое, мы сразу понимаем, насколько нам повезло.
Микроволновая печь samsung м1833nr.
1 .1. Функция потребности
Микроволновая печь SAMSUNG М1833NR предназначена для приготовления и разогрева пищи, а так же для разморозки продуктов.
Рис. 1 Общий вид
1.2. Техническая функция.
Микроволновая печь характеризуется минимальным участием человека в её работе. Обычно она имеет постоянное подключение к электросети, поэтому для разогрева или приготовления пищи, необходимо поместить пищу в центр вращающего подноса и выбрать соответствующую программу. Отрасль, изготавливающая микроволновые печи – химическая.
1.3. Функциональная структура то.
С.Т.Р. (Система трехмерного распределения микроволн)
С.Т.Р.-это новая технология SAMSUNG, обеспечивающая равномерное приготовление пищи за счет эффективного распределения микроволн. Для обеспечения более равномерного распределения микроволн, компания SAMSUNG создала систему трехмерного распределения, добавив к основной апертурной антенне две дополнительные щелевые антенны.
Система трехмерного распределения микроволн существенно улучшает качество приготовления. Благодаря этой системе продукт нагревается равномерно и разница температуры в различных его точках минимальна. Большую часть объема микроволновой печи занимает вращающийся поднос, который закреплен на роликовой подставке с помощью муфты. Печь оснащена освещением и вентиляционными отверстиями. (См. рис 2)Для нормальной вентиляции необходимо обеспечить зазор между печью и другими предметами, величиной не менее 10см для задней и боковой стенок и 20 см для верхней крышки печи. (См. рис 3)На передней части печи имеется дверца, которая закрывается с помощью попадания защелок дверцы в отверстия блокировочных контактов. А так же дисплей, панель управления и кнопка открытия дверцы.
Рис2. Устройство микроволновой печи Рис3.Необхомимое расстояние для установки
микроволновой печи.
4. Принцип действия.

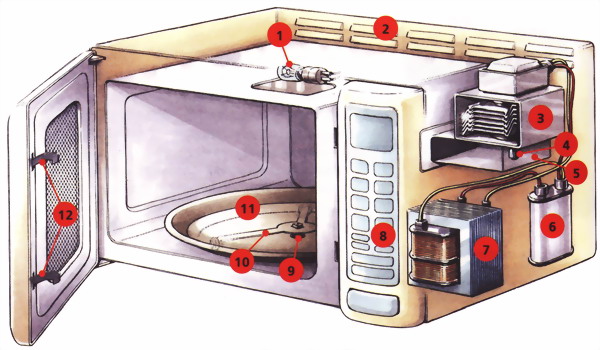

Рис. 4 Устройство микроволновой печи.
1. Лампа освещения 7. Трансформатор
2. Вентиляционные отверстия 8. Панель управления
3. Магнетрон 9. Привод
4. Антенна 10. Вращающийся поддон
5. Волновод 11. Сепаратор с роликами
6. Конденсатор 12. Защелка дверцы
Микроволны представляют собой высококачественные электромагнитные волны. Большой трансформатор повышает стандартное напряжение 220-230 вольт в десять раз, и при этом напряжении ток подается на высоковольтный конденсатор, который сохраняет свой заряд, даже когда прибор выключен и его вилка вынута из розетки. Трансформатор и конденсатор запитывают электронный прибор под названием магнетрон, преобразующий электроэнергию в радиоволны большой мощности. Эти волны представляют собой форму электромагнитной энергии, которая направляется в рабочую камеру через антенну магнетрона (Рис.4). Способом, похожим на то, как магнит воздействует на стрелку компаса, микроволны в рабочей камере ориентируют атомы, из которых состоит продукт, меняя их направление с севера на юг примерно 2450 миллионов раз в секунду (2450 МГц).
В
Рис.5 Энергия теплоты,
действующая на пищу.
озникающее при этом «внутреннее» трение создает энергию в форме теплоты, которая варит пищу на глубину примерно 2,5 см (Рис.5). При большей толщине конвективный теплообмен проводит тепло еще глубже. Поэтому для обеспечения полного приготовления пищи ей надо немного постоять после выключения микроволновки.
