При закрывании затвора инерционный предохранитель входит в зацепление с гребенкой и не допускает открывания затвора до тех пор, пока не произойдет выстрел.

При выстреле инерционный предохранитель утапливается в свое гнездо и удерживается в таком положении собачкой или пластинчатой пружиной, гребенка при этом освобождается, затвор может быть открыт.

Д ля удобства заряжания в затворе имеются механизм облегчения заряжания в виде направляющей планки и удержник гильзы.

В поршневых затворах для картузного заряжания обтюрация пороховых газов достигается при помощи пластического обтюратора (рис. 10). Пластический обтюратор состоит из грибовидного стержня 1 и эластичной кольцевой подушки 2. Подушка заполняется пластической массой из смеси асбеста и какой-либо жировой пропитки (баранье сало или другие жировые вещества); применяются и каучуковые подушки. При выстреле грибовидный стержень давит на подушку и плотно прижимает ее к коническому скату каморы.

Газы не могут отжать подушку от поверхности конического ската, так как давление внутри подушки больше, чем в канале ствола. Повышенное давление в подушке создается потому, что грибовидный стержень, воспринимая полную силу давления пороховых газов всей площадью, передает эту силу на небольшую площадь кольца подушки.

Воспламенение порохового заряда в таких затворах производится при помощи ударной трубки, которая срабатывает под действием молоткового ударного механизма. Пламя от ударной трубки проходит через отверстие в грибовидном стержне.

Клиновые затворы являются наиболее распространенным видом современных затворов. Они применяются в большинстве орудий малых и средних калибров.

З апирание канала ствола в таких затворах производится поступательным перемещением массивного призматического тела - клина в клиновом гнезде казенника (рис. 11).

Простота движения клина позволяет легко автоматизировать процесс открывания и закрывания клинового затвора.

Клин - основная часть запирающего механизма. Он имеет обычно форму призмы. Передняя плоскость клина перпендикулярна оси канала ствола, а задняя опорная плоскость сделана с наклоном 1,5-2°. Под таким же углом обработаны и опорные поверхности клинового гнезда.

При закрывании затвора клин, перемещаясь по наклонным поверхностям, плотно прижимает фланец гильзы к трубе ствола, чем и обеспечивается обтюрация газов при выстреле. В то же время наклон опорных поверхностей облегчает и открывание затвора. Достаточно сместить клин, как образуется зазор между клином и дном гильзы и дальнейшее движение клина не тормозится трением о гильзу.

Угол наклона опорных поверхностей делается небольшим, чтобы клин не выбросило при выстреле. Как видно из схемы разложения сил (рис. 11), составляющая а, действующая в сторону открывания, будет тем меньше, чем меньше угол наклона. При угле наклона 1,5-2° эта сила в 6-7 раз меньше силы трения, удерживающей клин от смещения в момент выстрела.

Имеются затворы с горизонтальным и вертикальным перемещением клина.

Б лагодаря расположению клина на горизонтальной поверхности можно легко перемещать его при открывании и закрывании, что особенно удобно для затворов без полуавтоматики. Открывание и закрывание такого затвора производится рукояткой 2 с ползуном, перемещающимся в поперечном пазу клина 1 (рис. 12).

К недостаткам затворов с горизонтальным перемещением клина можно отнести некоторое ограничение угла горизонтальной наводки вследствие выступания клина в сторону.

О ткрывание и закрывание затвора с вертикальным перемещением клина производится при помощи кривошипа 3 с роликом, перемещающимся в поперечном пазу клина. Кривошип закреплен на оси, расположенной в поперечном отверстии казенника. Поворот оси с кривошипом может производиться при помощи рукоятки или механизма полуавтоматики. Кроме запирающего механизма, в клиновом затворе имеются ударный и выбрасывающий механизмы, а также предохранительный механизм и удержник снаряда.

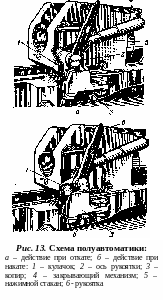

Затворы с вертикальным перемещением клина обычно являются полуавтоматическими. Полуавтоматика использует энергию отката или наката для открывания и закрывания затвора. Наибольшее распространение получила полуавтоматика копирного (механического) типа (рис. 13). Ее составными частями являются открывающее устройство и закрывающий механизм с пружиной. Открывание затвора производится при накате при помощи копира 3 на люльке и кулачка 1, надетого на ось 2 с кривошипом. Кулачок, набегая на копир, поворачивает ось с кривошипом; при этом ролик кривошипа перемещается в поперечном пазу клина и открывает затвор, одновременно кулачок смещает вперед нажимной стакан 5, благодаря чему взводится пружина закрывающего механизма 4.

При открывании затвора клин ударяет по выступам ветвей выбрасывателя 4 (см. рис. 12), которые поворачиваются на своей оси, выбрасывают гильзу и захватывают клин, удерживая его в открытом положении. При досылании очередного патрона фланец гильзы сбрасывает лапки выбрасывателя, клин освобождается и под действием пружины закрывающего механизма затвор закрывается. Для открывания затвора вручную на оси кривошипа имеется рукоятка 6 (см. рис. 13).

У дарный механизм клинового затвора с полуавтоматикой взводится автоматически (при повороте кривошипа) до начала смещения клина и удерживается во взведенном положении. Спуск ударного механизма производится при нажатии на рычаг спускового механизма.

На рис. 14 схематически изображен ударный механизм 85-мм пушки. Он состоит из ударника 1, боевой пружины 2, крышки 5, взвода 4 с осью 5 и стопора 6 взвода с пружиной 7. Ось взвода поворачивается при повороте кривошипа закрывающего механизма, при этом взвод оттягивает ударник назад, сжимая боевую пружину до тех пор, пока стопор взвода под действием пружины стопора не заскочит в вырез нижнего плеча взвода. Ударник остается взведенным. Чтобы произвести спуск, достаточно при помощи спускового механизма нажать на стопор взвода в обратном направлении.

Н едостатком такого механизма является необходимость приоткрывания затвора для повторного взведения. Этот недостаток может быть устранен введением специального механизма повторного взведения.

Применяются и самовзводящиеся ударные механизмы (рис. 15). Взведение ударника 1 в этом случае производится поворотом валика с кулачком 4. Кулачок давит на курок 3 ударника, смещает ударник назад и сжимает боевую пружину 2. После сжатия пружины курок соскакивает с кулачка и происходит спуск. После спуска пружина валика поворачивает его в исходное положение, а курок под действием своей пружины вновь становится под кулачок.

ВЫВОД:

Рассмотрев две составные части артиллерийского орудия, сделаем следующие выводы:

1. Ствол – главная составная часть артиллерийского орудия, предназначенный для придания поступательно вращательного движения снаряда в пространстве.

2. Ствол состоит из 3-х основных частей: трубы, дульного тормоза и казенника.

ЗАДАНИЕ НА СРС:

Повторить материал пройденной темы.

КОНТРОЛЬНЫЕ ВОПРОСЫ:

1. Для чего предназначен ствол артиллерийского орудия?

2. Что называется калибром?

3. Какие существуют типы стволов?

4. Для чего предназначен дульный тормоз?

5. Для чего предназначен затвор?

6. Какие бывают затворы?

Доцент цикла № 2

А. Громов

7
