Одиночный тросовый молниеотвод.
Зона защиты одиночного тросового молниеотвода высотой h150 м приведена на рис.7, где h — высота троса в середине пролета. С учетом стрелы провеса троса сечением 35-50 мм2 при известной высоте опор hоп и длине пролета а высота троса (в метрах) определяется:

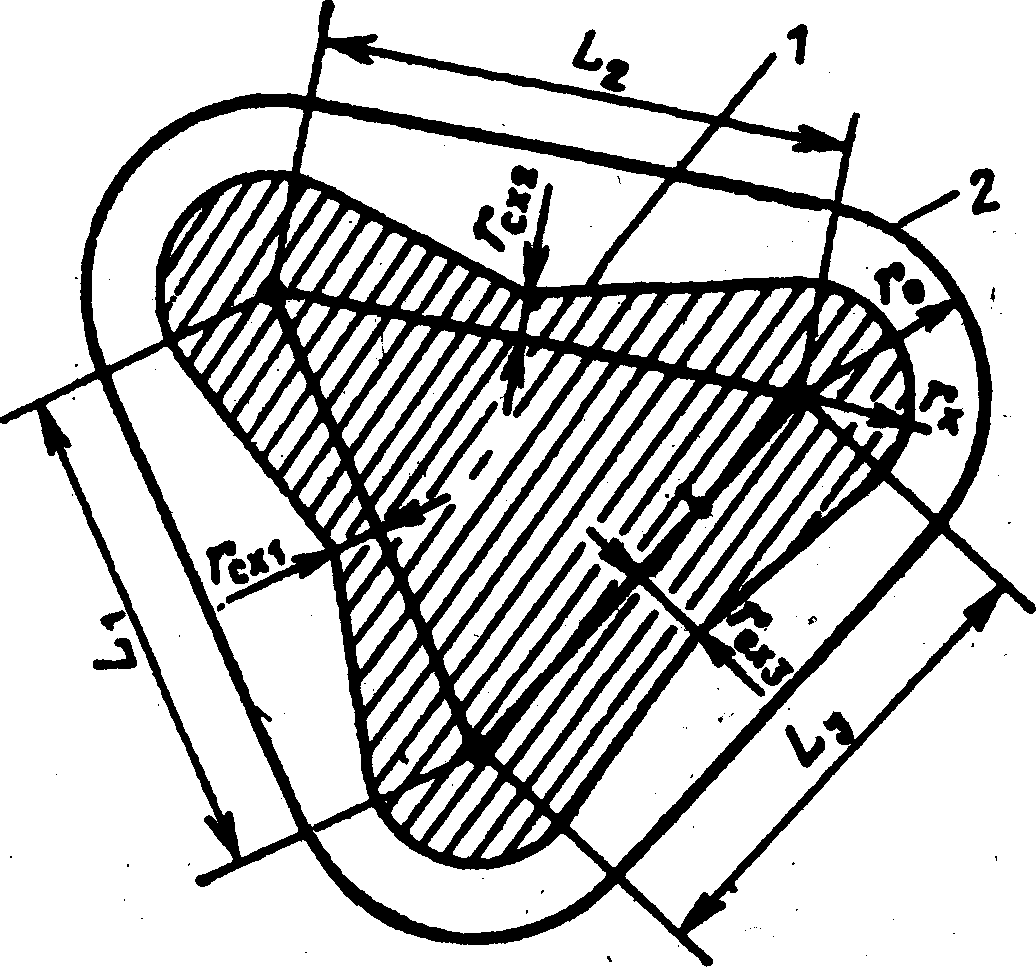

Рис.6. Зона защиты (в плане) многократного стержневого молниеотвода. Обозначения те же, что и на рис. 3.
h = hоп –2 при a < 120м
h=hоп - 3 при 120 < a 150м
Зоны защиты одиночного тросового молниеотвода имеют следующие габаритные размеры:
Зона
А:
З
она
Б:
Для
зоны типа Б высота одиночного тросового
молниеотвода при известных значениях
hx
и rx
определяется по формуле

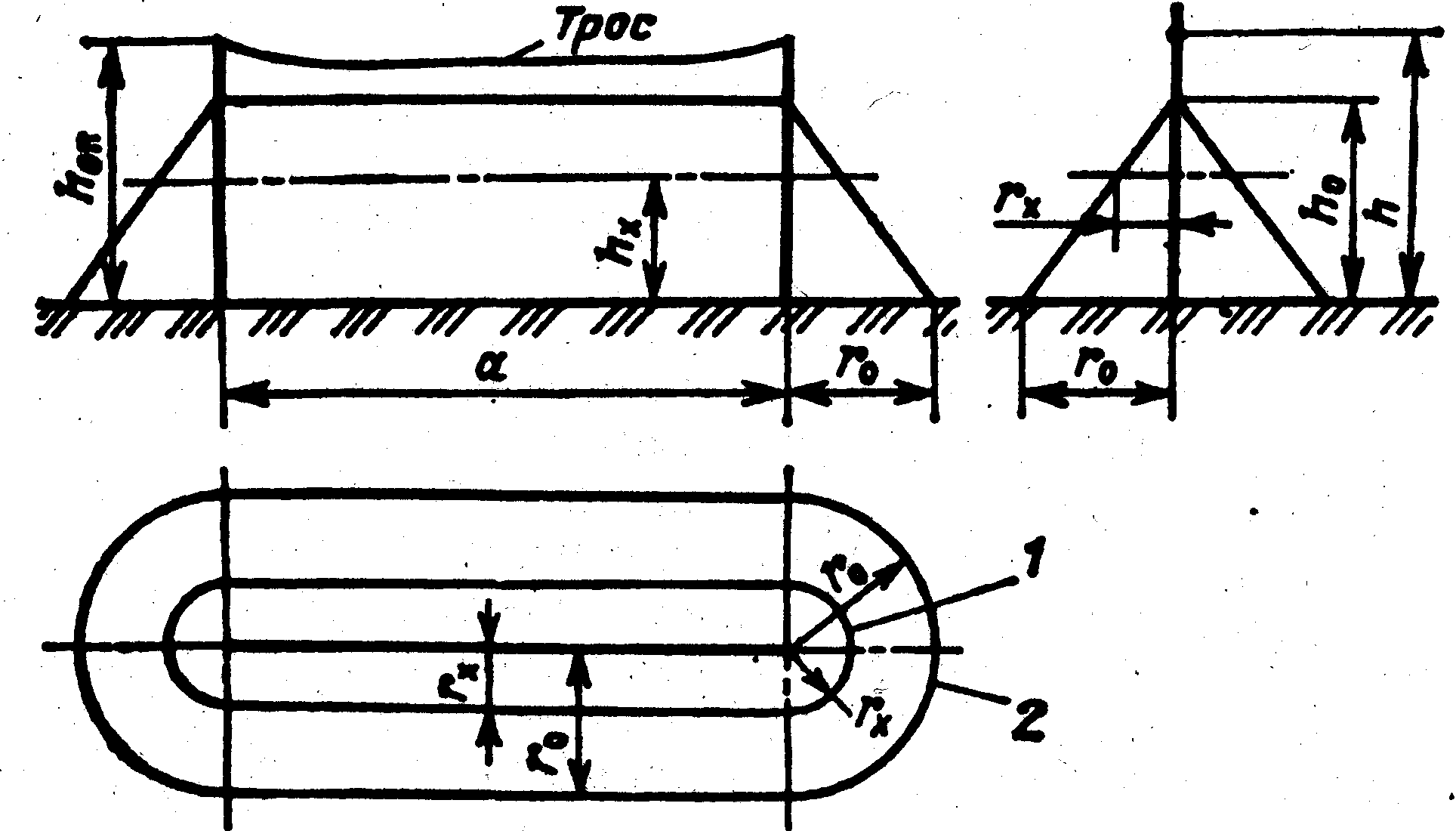

Рис.7. Зона защиты одиночного тросового молниеотвода. Обозначения те же, что и на рис. 3.
Двойной тросовый молниеотвод.
8.5.1. Зона зашиты двойного тросового молниеотвода высотой h150 м приведена на рис.8. Размеры r0, h0, rx, для зон защиты А и Б определяются по соответствующим формулам п 8.4. Остальные размеры зон определяются следующим образом
Зона А:
При L h
hc = h0
rcx = rx
rc = r0
.

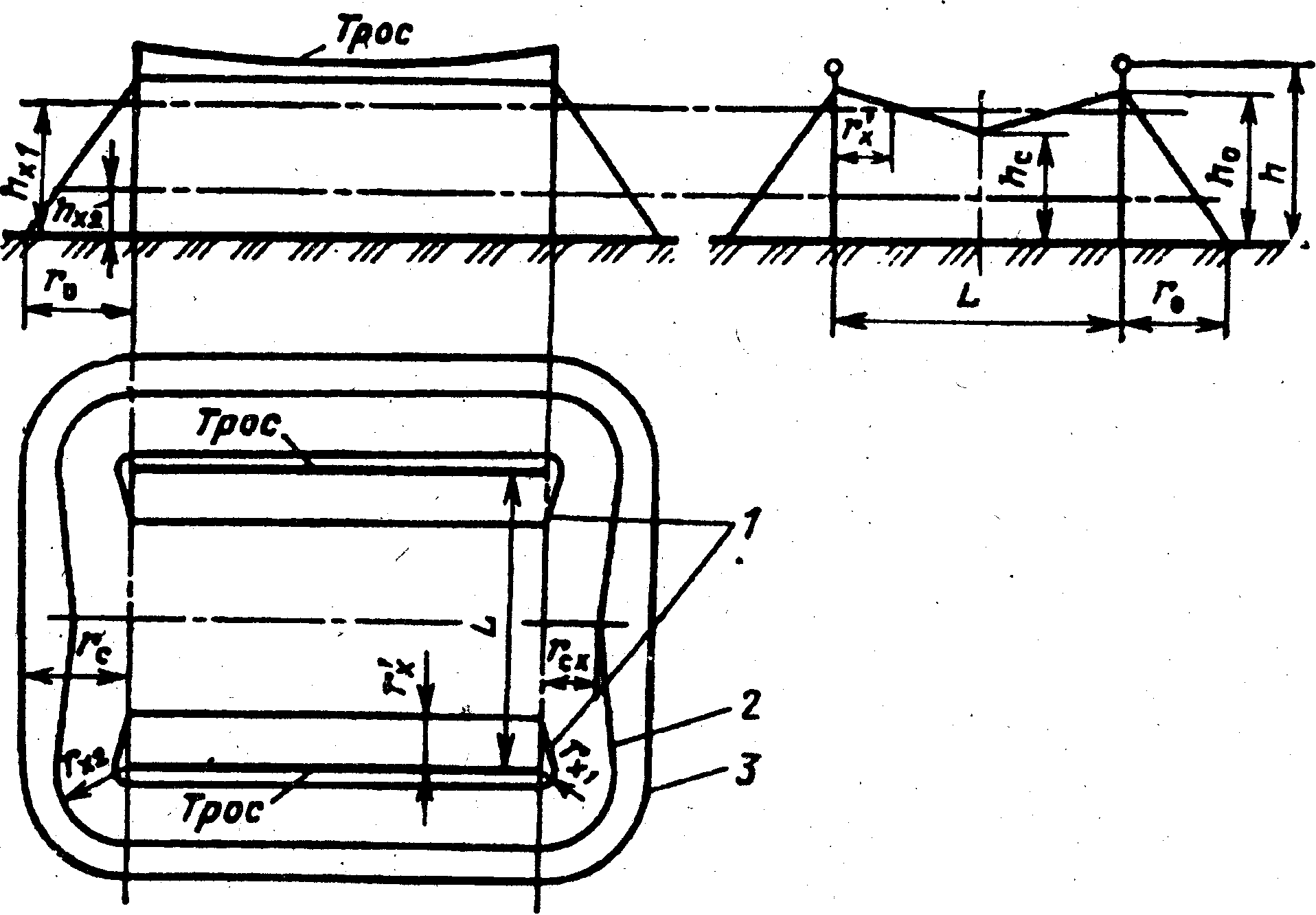

Рис.8. Зона защиты двойного тросового молниеотвода. Обозначения те же, что и на рис. 3
п
ри
h
< L
2 h
п
ри
2h
< L
4h
При расстоянии между тросовыми молниеотводами L>4h для построения зоны А молниеотводы следует рассматривать как одиночные.
Зона Б:
при L h
hc = h0
rcx = rx
rc = r0
при h < L 6h
При расстоянии между тросовыми молниеотводами L>6h для построения зоны Б молниеотводы следует рассматривать как одиночные.
При известных значениях hc и L (при rcx=0) высота тросового молниеотвода для зоны Б определяется по формуле
8.5.2. Зона защиты двух тросов разной высоты h1 и h2 приведена на рис. 9.
Значения r01, r02, h01, h02, rx1, rx2 определяются как для одиночного тросового молниеотвода.
Рис. 9. Зона зашиты двух тросовых молниеотводов разной высоты
Для определения размеров rc и hc используются формулы:
, где hc1 и hc2 вычисляются по формулам для hc п.8.5.1.. Далее по формулам того же пункта вычисляются r1x1, r1x2, rcx.
9. Задания.
Выполнить проект устройства молниезащиты, обеспечивающего защиту объекта от всех проявлений молнии.
Для объектов, отнесенных по устройству молниезащиты к II и III категории предусмотреть 2 варианта защиты от прямых ударов молнии (молниеприемная сетка и отдельно стоящий молниеотвод).
Подробно описать устройство молниеотвода.
Варианты заданий:
(номер варианта соответствует номеру студента в журнале преподавателя)
Таблица 4.
№ варианта |
Назначение защищаемого объекта |
Категория производства по пожаро-взрывоопасности |
Географическое положение |
Удельное сопротивление грунта ,Ом/м |

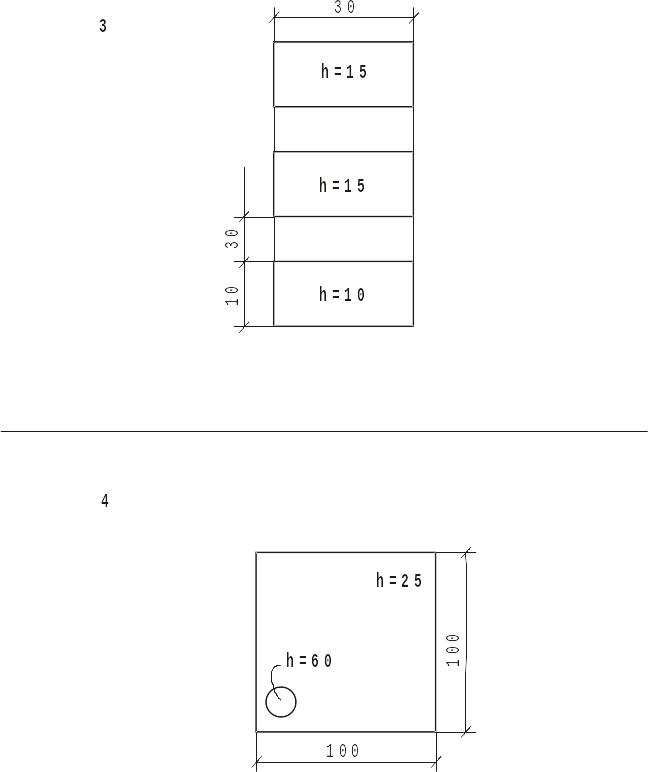

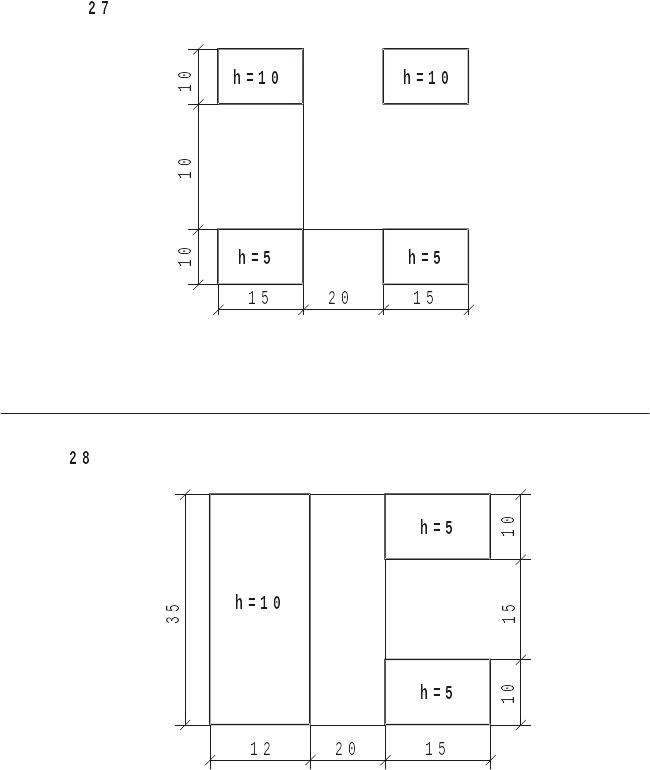

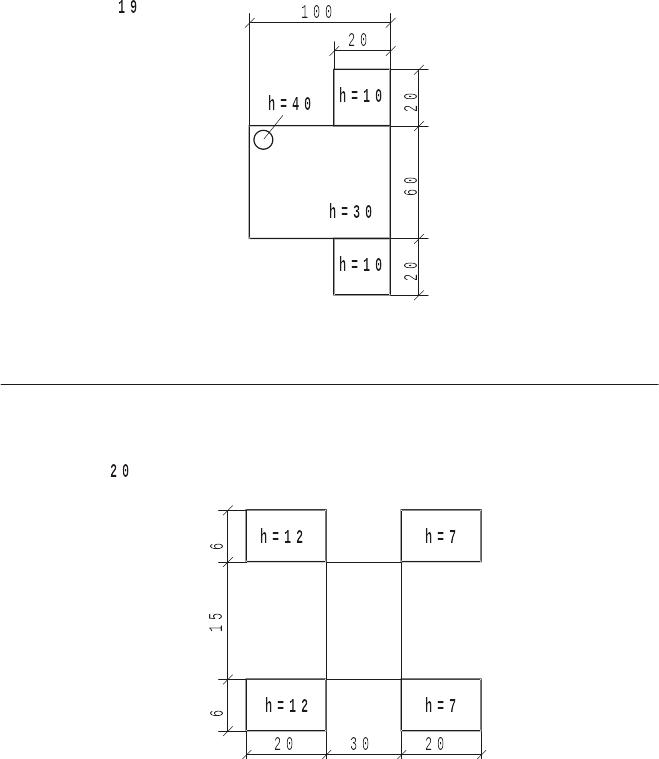

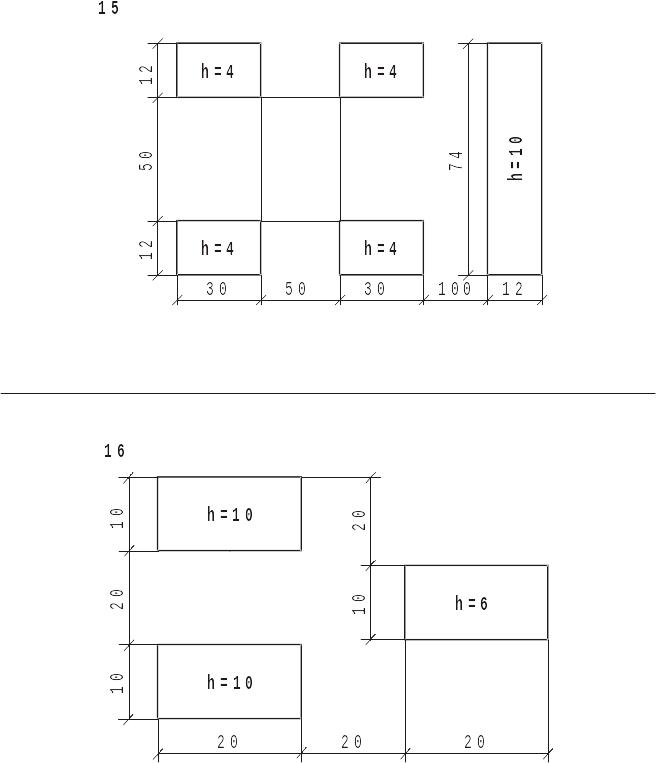

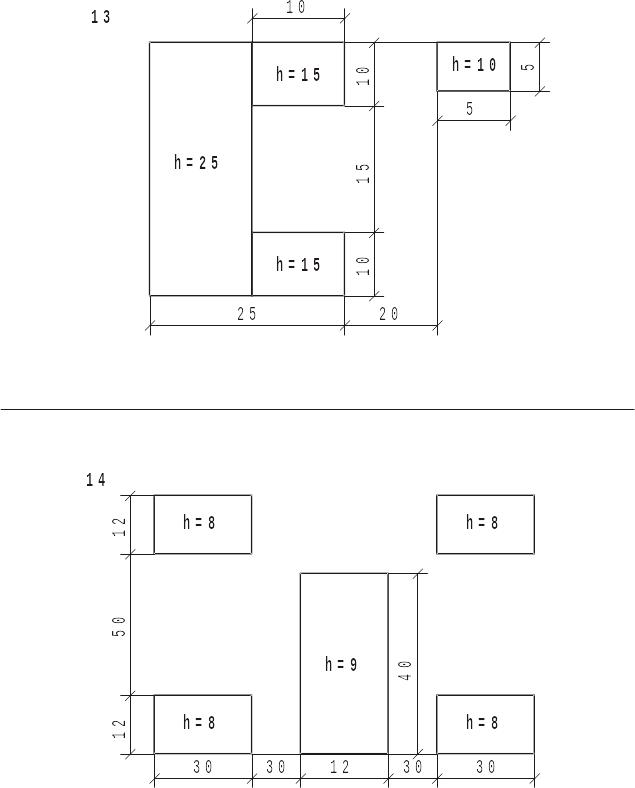

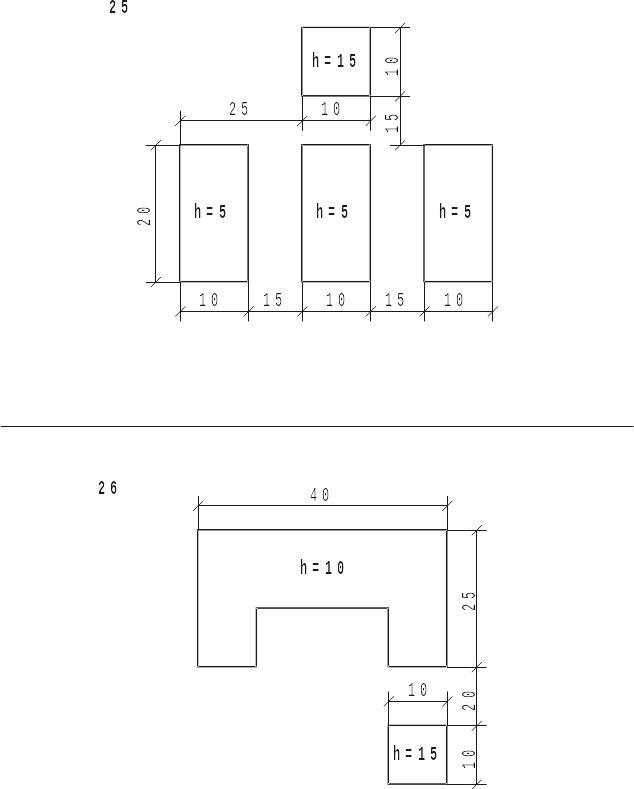

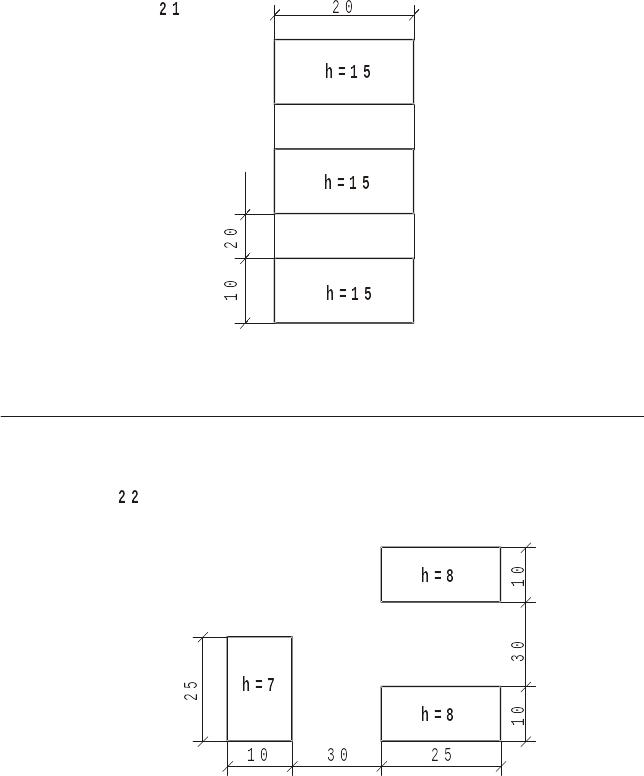

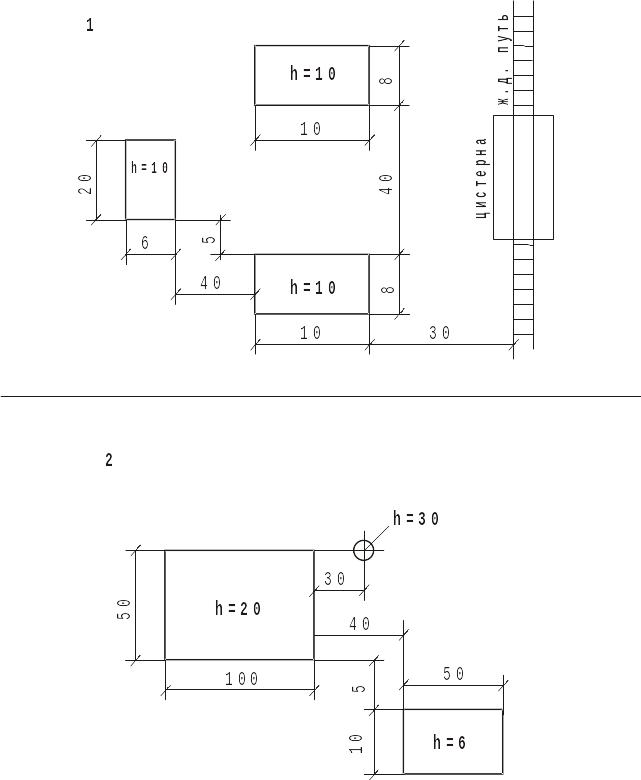

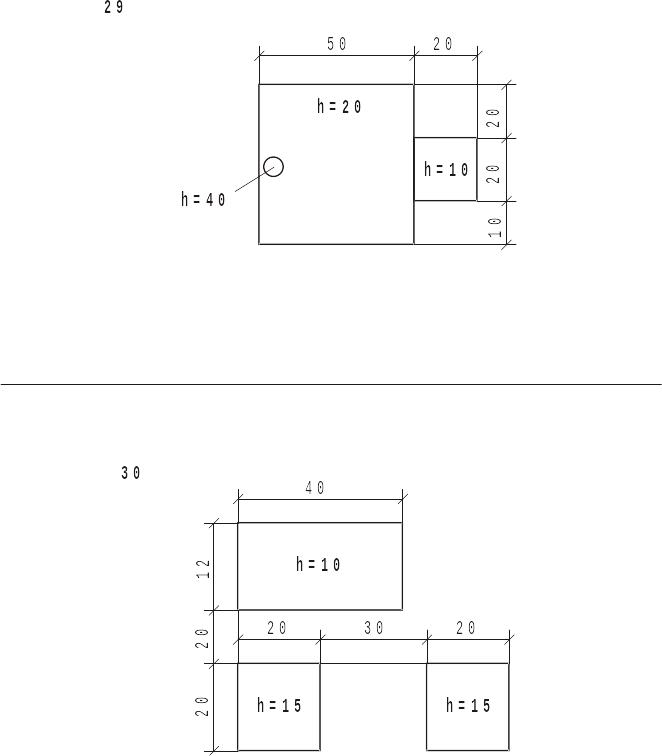

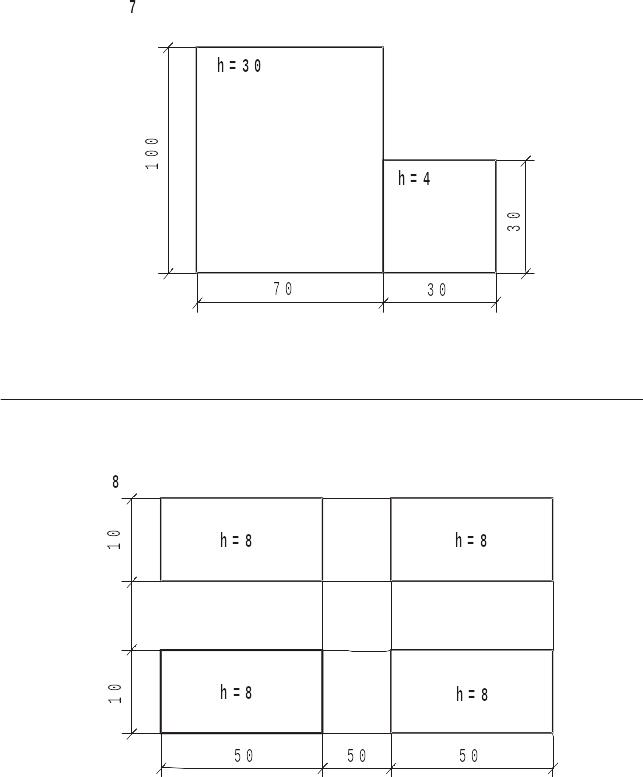

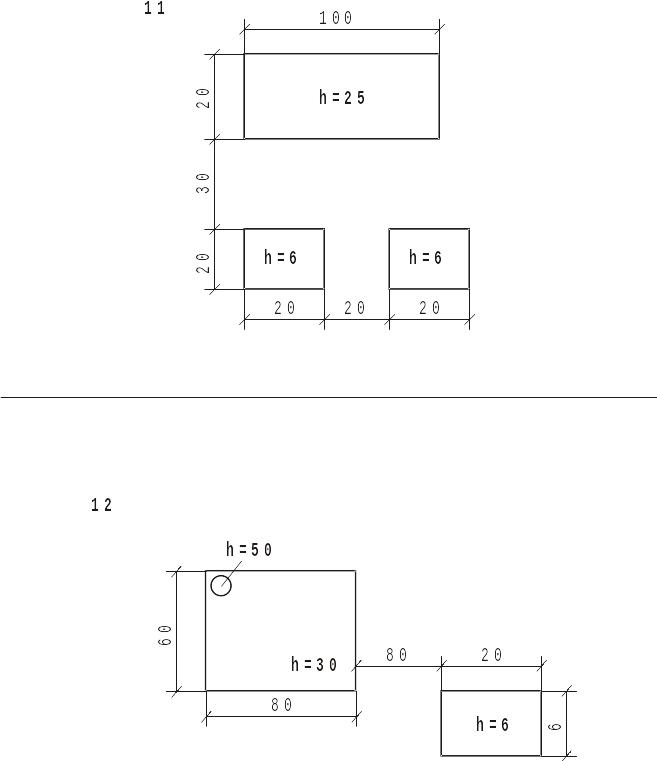

№ рис. |
1 |
Склад нефтепродуктов |
В-I |
г.Магнитогорск |
100 |
1 |
2 |
Котельная |
П-II |
г. Кемерово |
500 |
2 |
3 |
Склад |
В-Iа |
г. Красноярск |
50 |
3 |
4 |
Котельная |
П-IIа |
г. Москва |
100 |
4 |
5 |
Склад нефтепродуктов |
В-Iг |
г. Москва |
50 |
5 |
6 |
Склад |
П-III |
г. Барнаул |
100 |
6 |
7 |
Сооружение III степени огнестойкости. Пожаровзрывоопасные производства отсутствуют |
- |
г. Екатеринбург |
500 |
7 |
Продолжение таблицы 4
№ варианта |
Назначение защищаемого объекта |
Категория производства по пожаро-взрывоопасности |
Географическое положение |
Удельное сопротивление грунта ,Ом/м |
№ рис. |
8 |
Склад |
В-Iб |
г. Курск |
100 |
8 |
9 |
Дом отдыха (III степень огнестойкости) |
|
г. Челябинск |
500 |
9 |
10 |
Склад нефтепродуктов |
В-Iг |
г. Оренбург |
100 |
10 |
11 |
Промышленный объект |
В-II |
г. Санкт-Петербург |
100 |
11 |
12 |
Котельная |
П-I |
г. Тюмень |
50 |
12 |
13 |
Сооружение IV степени огнестойкости. Пожаровзрывоопасные производства отсутствуют |
- |
г. Воронеж |
500 |
13 |
14 |
Пионерский лагерь (III степень огнестойкости) |
- |
г. Магнитогорск |
500 |
14 |
15 |
Санаторий (IV степень огнестойкости) |
- |
г. Саратов |
100 |
15 |
16 |
Склад |
В-Iг |
г. Красноярск |
100 |
16 |
Продолжение таблицы 4
№ варианта |
Назначение защищаемого объекта |
Категория производства по пожаро-взрывоопасности |
Географическое положение |
Удельное сопротивление грунта ,Ом/м |
№ рис. |
17 |
Склад |
В-Iб |
г. Магнитогорск |
50 |
17 |
18 |
Склад |
В-I |
г. Сибай |
50 |
18 |
19 |
Котельная |
П-IIа |
г. Иркутск |
100 |
19 |
20 |
Промышленный объект |
В-II |
г. Магнитогорск |
100 |
20 |
21 |
Промышленный объект |
В-Iг |
г. Новосибирск |
50 |
21 |
22 |
Промышленный объект |
В-I |
г.Челябинск |
100 |
22 |
23 |
Дом отдыха (III степень огнестойкости) |
- |
г.Челябинск |
500 |
23 |
24 |
Котельная |
П-I |
г. Красноярск |
100 |
24 |
25 |
Склад |
В-Iг |
г. Магнитогорск |
200 |
25 |
26 |
Дом отдыха (III степень огнестойкости) |
- |
г. Новосибирск |
400 |
26 |
27 |
Сооружение IV степени огнестойкости. Пожаровзрывопасные производства отсутствуют |
- |
г. Москва |
300 |
27 |
Продолжение таблицы 4
№ варианта |
Назначение защищаемого объекта |
Категория производства по пожаро-взрывоопасности |
Географическое положение |
Удельное сопротивление грунта ,Ом/м |
№ рис. |
28 |
Склад |
В-Iб |
г. Санкт-Петербург |
100 |
28 |
29 |
Котельная |
П-I |
г. Саратов |
200 |
29 |
30 |
Промышленный объект |
В-I |
г.Челябинск |
100 |
30 |
31 |
Санаторий (IV степень огнестойкости) |
- |
г. Москва |
200 |
31 |
32 |
Котельная |
П-II |
г. Красноярск |
100 |
32 |
