Приложение 2 (обязательное) общая схема конструктивного решения совмещенного покрытия

Тип покрытия

Схема покрытия

Элементы покрытия

ПК-1

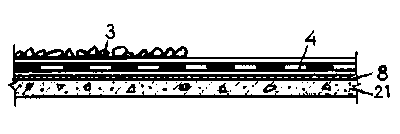

с железобетонными плитами, холодное,

3 - кровли типов К-2, К-5 (по таблице 4);

4 - кровли К-3, К-6, К-11, К- 12, К-13, К-14, К-15, К-18, К-19;

8 - стяжка типа С-1 (по 2.21);

22 - железобетонные плиты

ПК-2

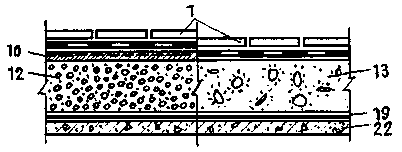

с железобетонными плитами, утеплен­ное, эксплуатируемое

1 - кровли типов К-1, К-9 (по таблице 4);

2 - кровли К- 10, К-11;

3 - кровли К-2, К-5;

4 - кровли К-3, К-6, К-11, К- 12, К-13, К-14, К-15, К-18, К-19;

5 - кровля К- 8;

6 - кровли К-16, К-17, К-21;

7 - кровли К-4, К-7, К-20;

8 - стяжка С-1 (по 2.21);

9 - стяжки С-2, С-3;

10 - стяжка С -4;

11 - стяжка С-5;

12 - теплоизоляция Т- 14 (по таблице 2);

13 - теплоизоляции Т- 12, Т- 13;

14 - теплоизоляции Т-1, Т-2, Т-5, Т-6, Т-7, Т-8, Т-9, Т-10, Т-11;

15 - теплоизоляции Т-1, Т-2, Т-7, Т-9;

16 - теплоизоляции Т-5, Т-6;

17 - теплоизоляции Т-3, Т-4;

18 - теплоизоляции Т-1, Т-2, Т-5, Т-6, Т-7;

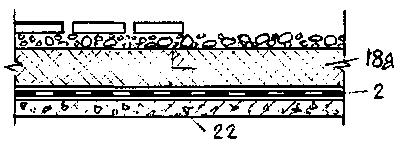

18а- теплоизоляция Т-2а;

19 - пароизоляции П-7, П-8, П-11 (по таблице 3);

20 - пароизоляции П-1 - П-5, П-12 - П-15;

21 - пароизоляции П-12, П-13, П-14, П-15;

22 - железобетонные плиты;

23 - металлический профилированный настил

ПК-3

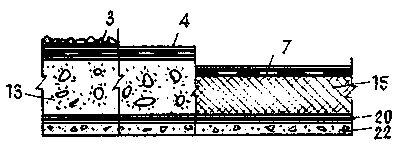

с железобетонными плитами, утепленное, с применением выравнивающих стяжек

ПК-4

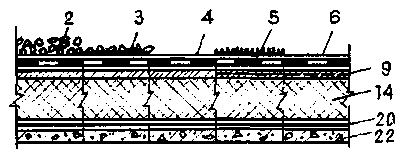

с железобетонными плитами, утепленное, без применения выравнивающих стяжек

ПК-5

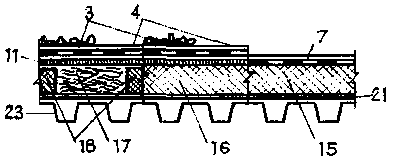

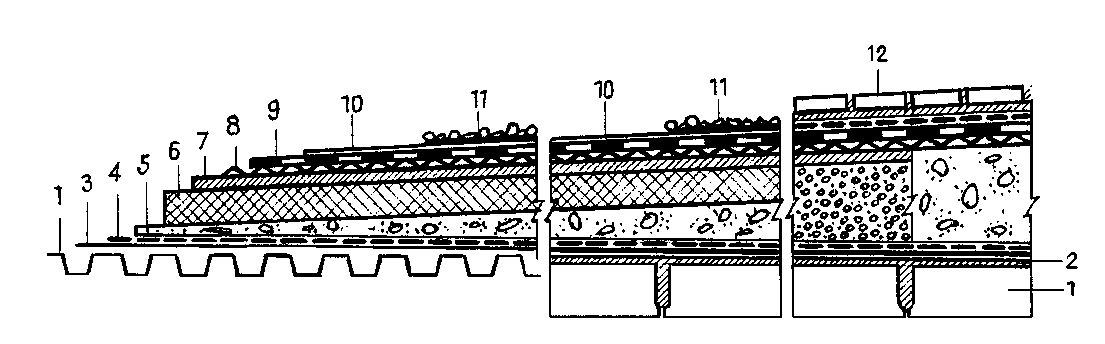

с профилированным металлическим настилом, утепленное

ПК-6

с железобетонными плитами, утепленное, с утеплителем поверх кровельного ковра
