2.3 Устройство прибора.

Прибор состоит из основания, на котором смонтирован стол и колонна с микроскопом.

Массивное литое основание 1 (рис. 1) несет на себе координатный стол 2, в котором имеется предметное стекло для измерения деталей в проходящем свете. Стол можно перемещать относительно основания в двух взаимно перпендикулярных направлениях с помощью микровинтов поперечного и продольного перемещений, вращая барабаны 3 и 4 соответственно,

К торцам микровинтов стол прижимается с помощью пружин. В случае, когда требуется сделать измерение величины более 25 мм до пределов, указанных в характеристики, между столом и торцом микровинта устанавливают концевую меру.

На координатном столе смонтирована бабка 5, которую можно наклонять вокруг горизонтальной оси на определенный угол с помощью рукоятки 8.

В пазах бабки(типа «ласточкин хвост») могут перемещаться конусные центры 6, в которые устанавливаются измеряемые детали. Центры стопорятся фиксаторами 7.

На основании 1 так же установлена колонна 9 по которой может с помощью гайки 17 перемещаться вертикально корпус визирного микроскопа 10. Стопорение корпуса относительно колонны после фокусирования (наводки на резкость) производится фиксатором 18.

Корпус микроскопа имеет тубус 12, в который ввинчиваются сменные объективы 11с различной кратностью (увеличением). Тубус имеет возможность перемещаться относительно корпуса для более чувствительной установки резкости.

Сменные объективы с большим увеличением позволяют точнее настроится на точку отсчета (на элемент поверхности детали), но поле зрения при этом уменьшается.

На верхнюю часть корпуса визирного микроскопа устанавливается угломерная головка 13.На угломерной головке располагается окуляр визирного микроскопа 14. Вращением окуляра за его рифленое кольцо добиваются резкости изображения координатной сетки головки.

Снизу от визирного окуляра располагается окуляр угломера 15, Он служит для одновременного наблюдения двух шкал угломера: основной (с ценой деления один градус ) и нониусной ( с ценой деления одна минута ).

Поворот стеклянной пластины головки, на которую нанесены координатная сетка и основная ( градусная) шкала осуществляется маховиком 16.

Окуляр позволяет изменять резкость изображения шкал угломера в пределах +5 диоптрий.

Освещение предметного столика производится снизу через стекловолоконный кабель от автономного блока.

Угломерная головка имеет собственный осветитель шкал.

Отсчеты линейных размеров можно производить как по линейным шкалам и барабанам перемещений, так и с помощью кабелей 19 к механизмам перемещения стола микроскопа Механизмы имеют фотоэлектронные преобразователи линейных перемещений.

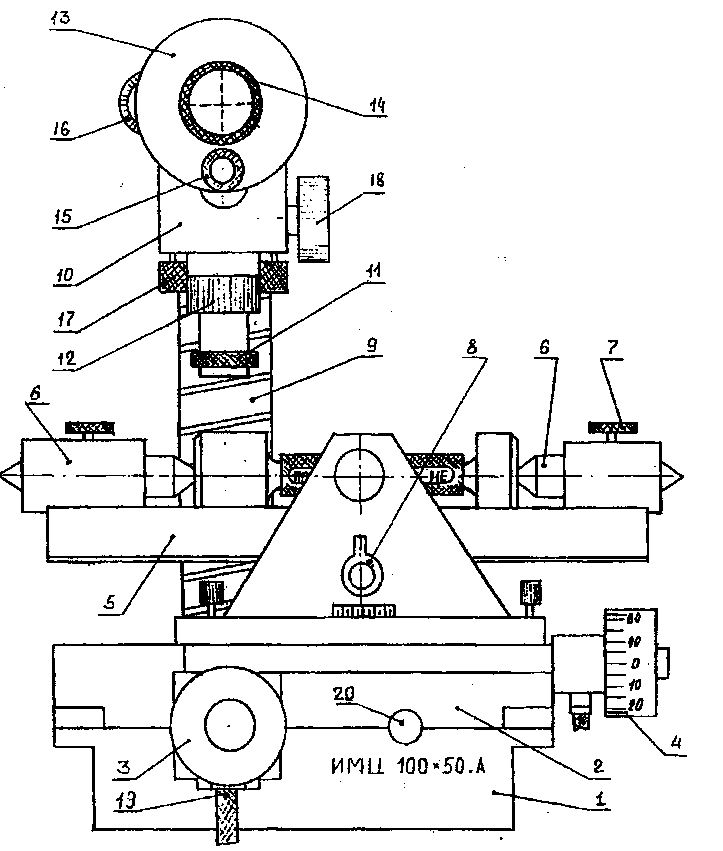

Рис. 1а Инструментальный цифровой микроскоп

1 — основание; 2 — координатный стол; 3 — барабан поперечного перемещения стола; 4 — барабан продольного перемещения стола; 5 — бабка; 6 — центры; 7 — фиксатор центра; 8 — рукоятка наклона бабки; 9 — колонна; 10 — корпус визирного микроскопа; 11 — объектив; 12 — тубус объектива микроскопа; 13 — головка угломерная; 14 — окуляр головки микроскопа; 15 — окуляр угломера; 16 — маховик вращения координатной сетки; 17 — гайка перемещения корпуса микроскопа; 18 — фиксатор корпуса; 19 — кабель цифрового счетного устройства.
