МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ПРИБОРОСТРОЕНИЯ И ИНФОРМАТИКИ
Кафедра ПР-5
"ОПТИКО-ЭЛЕКТРОННЫЕ ПРИБОРЫ И СИСТЕМЫ"
Дисциплина:
"Основы оптики".
ЛАБОРАТОРНАЯ РАБОТА № 2
"Исследование поляризационных свойств света"
Москва 2012.
Описание установки

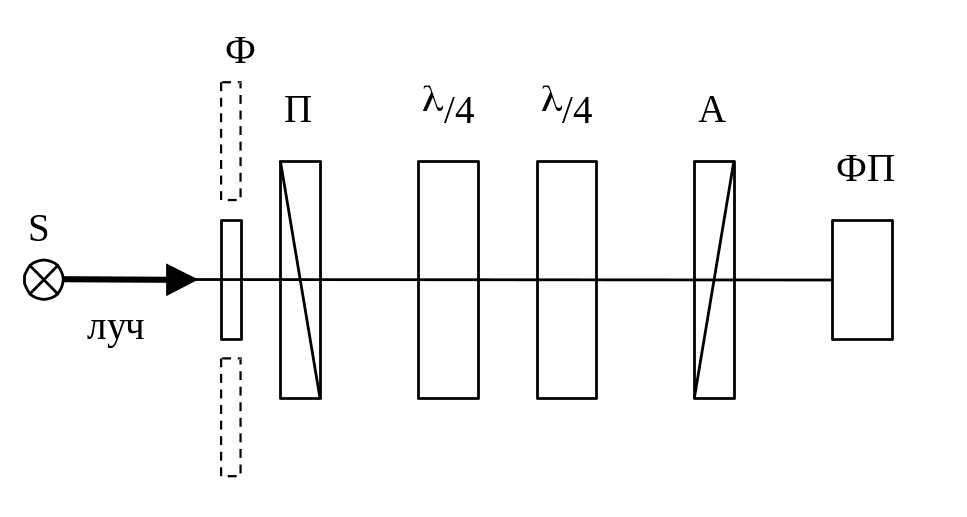

Рис. 1. Состав установки.
S - источник света (лампа накаливания);
Ф - сменные светодиоды;
П - поляризатор в оправе с устройством отсчета угла;
/4 - фазовые пластинки (могут выводиться из системы);
А - поляризатор, используемый в качестве анализатора, с устройством
отсчета угла;
ФП - фотоприемник с измерительным устройством.
Порядок выполнения работы.

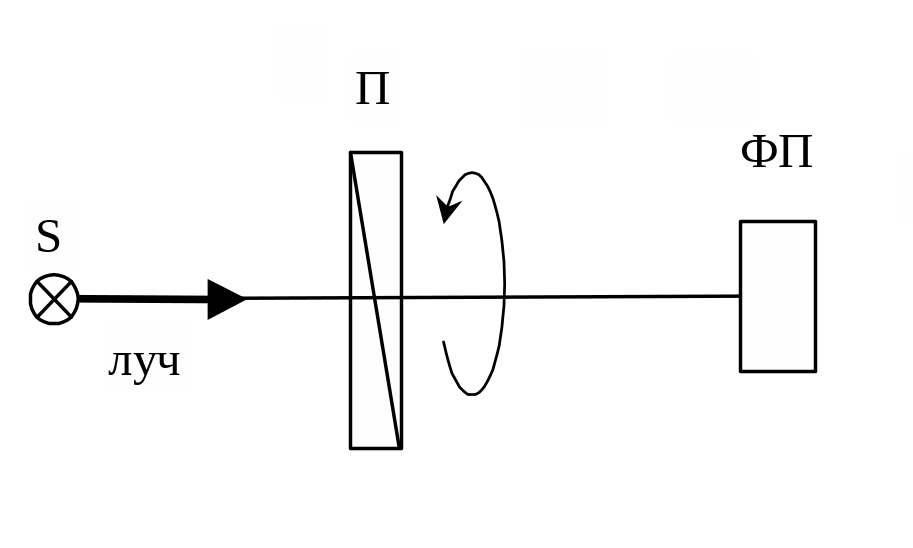

Собрать схему лабораторной установки, указанную на рисунке 2.
Рис. 2.
Изменяя направление плоскости пропускания поляризатора от 0о до 360о через 15о, снять зависимость интенсивности света на выходе поляризатора от угла поворота [Iвых1=I()], пользуясь люксметром. Данные занести в таблицу. Построить график зависимости Iвых1 =I().
-
Iвых1()
Собрать схему лабораторной установки, указанную на рисунке 3.
Рис. 3.
Установить деления поворотного диска плоскостей пропускания поляризатора П и анализатора А на 0о.
Поворачивая плоскость пропускания анализатора А от 0о до 360о через 15о, снять зависимость интенсивности света на выходе анализатора от угла поворота [Iвых2 =I()], пользуясь люксметром. Данные занести в таблицу. Построить график зависимости [Iвых2 =I()].
-
Iвых2()
Собрать схему лабораторной установки, указанную на рисунке 4.
Рис. 4.
Установить оптическую ось пластины «/4» параллельно или перпендикулярно направлению плоскости пропускания поляризатора П.
Для этого:
1) Вывести из схемы люксметр и поставить на его место любой экран.
2) Поворотом плоскости пропускания анализатора А добиться минимальной освещённости пятна на экране
3) Поворотом плоскости пропускания П добиться минимальной освещённости пятна на экране
4) Последовательным повторением действий пунктов 2) и 3) добиться на экране полной темноты.
Отметить положение плоскости пропускания поляризатора П по поворотному диску поляризатора 1 и принять его за 0о.
Поворачивая плоскость пропускания анализатора А от 0о до 360о через 15о, снять зависимость интенсивности света на выходе анализатора А от угла его поворота [Iвых3=I()], пользуясь люксметром. Данные занести в таблицу.
-
Iвых3()
Повернуть плоскость пропускания поляризатора П на угол 90о относительно 1, принятого за 0о в пункте 3.3.
Поворачивая плоскость пропускания анализатора А от 0о до 360о через 15о, снять зависимость интенсивности света на выходе анализатора от его угла поворота [Iвых4 =I()], Данные занести в таблицу.
-
Iвых4()
Построить графики зависимостей: [Iвых1=I()], [Iвых2=I()], [Iвых3=I()], [Iвых4=I()] на одной координатной сетке.
Повернуть плоскость пропускания поляризатора П на угол 45о относительно 1, принятого за 0о в пункте 3.3.
Поворачивая плоскость пропускания анализатора от 0о до 360о, через 15о, снять зависимость интенсивности света на выходе от угла поворота [Iвых5 =I()], пользуясь люксметром. Данные занести в таблицу.
-
Iвых5()
В схему экспериментальной установки ввести зеленый светодиод.
Поворачивая плоскость пропускания анализатора от 0о до 360о, через 15о, снять зависимость интенсивности света на выходе от угла поворота [Iвых6 =I()], пользуясь люксметром. Данные занести в таблицу.
-
Iвых6()
Вывести светодиод из схемы.
Установить плоскость пропускания поляризатора П относительно 1, принятого за 0о в пункте 3.3, на любой произвольно выбранный угол, не равный 0о, 90о, 45о. Записать значение этого угла в рабочей тетради.
Поворачивая плоскость пропускания анализатора от 0о до 360о, через 15о, снять при помощи люксметра зависимость [Iвых7=I()]. Данные занести в таблицу.
-
Iвых7()
Построить графики зависимостей: [Iвых5=I()], [Iвых6=I()], [Iвых7=I()], на одной координатной сетке.
