3. К омпоновка рабочего сечения панели.

Ширину панели делаем равной ширине фанерного листа с учетом обрезки кромок для их выравнивания bп=1500мм. Толщину фанерного листа принимаем 8 мм. Направление волокон наружных шпонов фанеры, как в верхней, так и в нижней обшивки панели должно быть продольным для обеспечения стыкования листов фанеры «на ус» и для лучшего использования прочности фанеры.

Для дощатого каркаса, связывающего верхние и нижние фанерные обшивки в монолитную склеенную коробчатую панель, применены черновые заготовки по рекомендуемому сортаменту пиломатериалов (применительно к ГОСТ 24454-80*Е) сечением 50×175 мм. После сушки (до 12% влажности) и четырехстороннего фрезерования черновых заготовок на склейку идут чистые доски сечением 42×167 мм.

Расчетный пролет панели мм.

Высота панели принята мм, что составляет 18,3/592=1/32 пролета и соответствует рекомендациям, согласно которым высота панели соответствует 1/30 – 1/35 пролета.

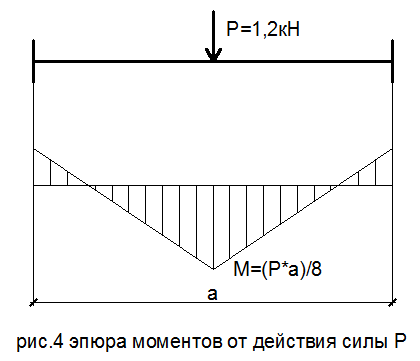

Каркас панели состоит из 4 продольных ребер. Шаг ребер принимают из расчета верхней фанерной обшивки на местный изгиб поперек волокон от сосредоточенной силы кН как балки, заделанной по концам (у ребер) шириной 1000 мм.

Расстояние между ребрами в осях мм.

, условие выполняется.

Изгибающий момент в обшивке кН·мм.

Момент сопротивления обшивки шириной 1000 мм:

мм³

Напряжение от изгиба сосредоточенной силой

МПа < 6,50·1,2=7,8 МПа

Для придания каркасу жесткости продольные ребра соединены на клею с поперечными ребрами, расположенными по торцам и посередине панели. Продольные кромки панелей при установке стыкуются с помощью специально устроенного шпунта из трапециевидных брусков, приклеенных к крайним продольным ребрам. Полученное таким образом соединение в шпунт предотвращает вертикальный сдвиг в стыке и разницу в прогибах кромок, смежных панелей даже под действием сосредоточенной нагрузки, приложенной к краю одной из панелей.

4. Сбор нагрузок на панель

Панели предназначены для укладки по несущим деревянным конструкциям в соответствии со СНиП 2.01.07-85 «Нагрузки и воздействия». Подсчет нормативной и расчетной нагрузок приведен в таблице 1.

Таблица 1.

Наименование нагрузки	Нормативная нагрузка, кг/м²	Коэффициент надежности по нагрузке	Расчетная нагрузка, кг/м²
А) Постоянная нагрузка 1.Кровля рубероидная трехслойная 4кг/м2*3=12кг/м2 2.Фанера марки ФСФ, объемный вес 700кг/м3 0,008*700=5,6кг/м2 5,6*2=11,2кг/м2 3.Каркас из сосновой древесины, объемный вес 500кг/м3 - продольные ребра с учетом брусков продольных стыков - поперечные ребра 4.Утеплитель –плиты минераловатные на органофосфатном связующем 0,15·200=30 кг/м2 5.Пароизоляция	12 11,2 11,85 2,34 30 2	1,2 1,1 1,1 1,1 1,2 1,3	14,4 12,3 13,03 2,57 36 2,6
ИТОГО постоянная нагрузка	69,39		80,9
Б) Временная нагрузка 1.Снеговая 2.Длительная	126 70	1,2	180 84
ИТОГО временная нагрузка	196		264
Полная нагрузка	265,39		344,9

Полная нагрузка на 1 м панели:

- нормативная 265,39*1,48=392,78 кг/м;

- расчетная 344,9*1,48=510,45 кг/м.
