3.Разнообразие установок и их технические характеристики
Рассмотрим некоторые из предлагаемых на российском рынке лазерных аппаратов на полупроводниках.
Ооо «милон Лазер»
Первым отечественным предприятием, осуществившим разработку подобного аппарата и получившим на нее разрешение Минздрава РФ на применение, было ООО «МИЛОН Лазер». Этот аппарат, офтальмологический фотокоагулятор ФЛОД-01 (рис.3), положил начало разработкам на предприятии современной аппаратуры для хирургии и силовой терапии на основе полупроводниковых лазеров, представленных на сегодняшний день семейством аппаратов «ЛАХТА-МИЛОН» (рис.4), включающим аппараты, работающие на 15 различных рабочих длинах волн.
Рис.3. Офтальмокоагулятор
ФЛОД-1
Рис.4. Аппарат "ЛАХТА-МИЛОН

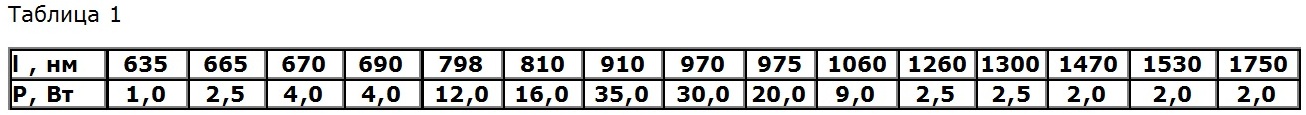

В таблице 1 представлены возможные длины волн и максимальные мощности излучения, возможные в семействе полупроводниковых аппаратов «ЛАХТА-МИЛОН».
Габариты аппаратов этого семейства 17х20х28 мм, масса 6,6 кг.
Эти аппараты отличает расширенный дисплей, позволяющий запрограммировать и отобразить различные режимы работы. Все это обеспечивает максимально широкие возможности для разработчиков новых медицинских технологий.
Достоинства:
в аппаратах может быть установлен один или два лазерных канала с лазерными излучателями любой длиной волны в диапазоне от 0,63 мкм до 2,1 мкм;
микропроцессорное управление, обеспечивающее максимальное удобство работы;
цифровая индикация и регулировка мощности, энергии, длительности импульса, интервала, экспозиции, яркости прицела;
работа в режимах: непрерывный; импульсный; импульсно-периодический;
не требуются специальные пуско-наладочные работы;
малые габариты и вес;
низкие эксплуатационные расходы.
Та же компания «МИЛОН Лазер» в 2005г расширила номенклатуру выпускаемых аппаратов, заключив договор на право выпуска аппаратов ЛСП-«ИРЭ-Полюс» (рис.5,6) с НТО «ИРЭ-Полюс», свернувшим медицинское направление. Тем самым, в числе выпускаемых появились аппараты на основе волоконных лазерных модулей, производимых НТО «ИРЭ-Полюс», являющимся мировым лидером в области производства волоконных лазеров.
В высокоэффективных волоконных лазерах полупроводниковые лазерные модули используются для накачки лазеров на активированных волоконных световодах, которые позволяют реализовать дополнительные длины волн рабочего излучения и уменьшить допустимый диаметр рабочего волокна.
Рис.5. Одноволновый аппарат ЛСП – «ИРЭ-Полюс»
Рис.6. Двухволновый аппарат ЛСП – «ИРЭ-Полюс»
Основные характеристики аппаратов семейства ЛСП представлены в таблице 2. Аппараты этого семейства отличает упрощенный интерфейс с минимум органов регулирования, что упрощает работу врача при повседневной работе. Для контроля выходной мощности имеется встроенный измеритель мощности на дистальном конце волокна.
Нии «Полюс»
Лазерный офтальмологический аппарат ЯТАГАН-4-Микро (рис.7) представляет собой фотодеструктор, предназначенный для проведения микрохирургических операций на переднем отделе глаза и капсуле хрусталика сфокусированным лучом импульсного неодимого лазера, работающего в режиме модуляции добротности.
Рис.7. Аппарат ЯТАГАН-4-Микро
Преимущества и возможности:
компактность;
обеспечение прецизионной избирательности и безопасности воздействия с углом сходимости излучения до 25°;
набор насадок с различным фокусным расстоянием;
пилотный луч полупроводникового лазера;
возможность работы в комплексе с любой щелевой лампой или операционным микроскопом.
Технические характеристики аппарата представлены в таблице 3.
Таблица 3
Длина волны излучения |
1079 нм |
Энергия импульса |
0,5...10 мДж |
Угол сходимости |
15°, 20° |
Минимальный диаметр фокального пятна |
20 мкм |
Длительность импульса |
5...8 нс |
Режим работы |
Одиночные импульсы или пачки из двух импульсов |
Масса (без щелевой лампы) |
3 кг |
Аппараты лазерной терапии АЛТП-4 и АЛТП-4-1 (рис.8) основаны на использовании решеток лазерных полупроводниковых излучателей. Аппараты разработаны для неинвазивного надвенного облучения крови.
Рис.8. Аппарат лазерной терапии АЛТП-4
Область применения аппаратов зависит от длины волны и мощности излучения. Данные представлены в таблице 4.
Таблица 4
Прибор |
Длина волны, нм |
Выходная мощность, мВт |
Применение |
АЛТП-4 |
1260 |
0.2 |
Неинвазивное надвенное облучение крови в кардиологии, ревматологии, пульманологии |
АЛТП-4-1 |
970 |
120 |
Лазерная акупунктура, облучение суставов и сосудов в ревматологии и краниопунктуре Лазеротерапия в хирургии, стоматологии, дерматологии Наружное и внутриполосное облучение с помощью оптических насадок |
Достоинства:
индикация мощности излучения с помощью светодиода;
автоматический таймер со звуковой сигнализацией;
режим работы: непрерывный и модулированный прямоугольными импульсами со скважностью 2 и частотами 2, 4 и 8 Гц
