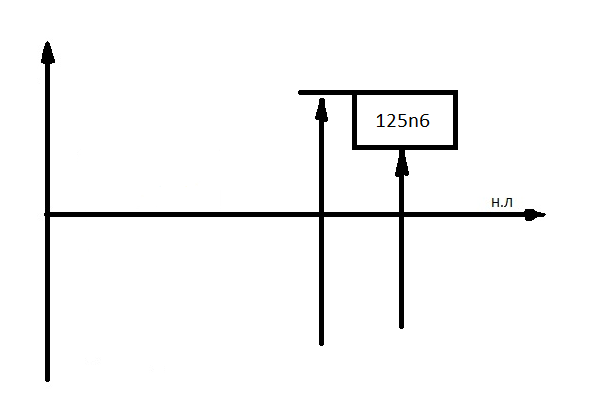

6. Графическое изображение полей допусков отверстия и вала

7. Для отверстия ø 125h7

Для вала Ø125 n6

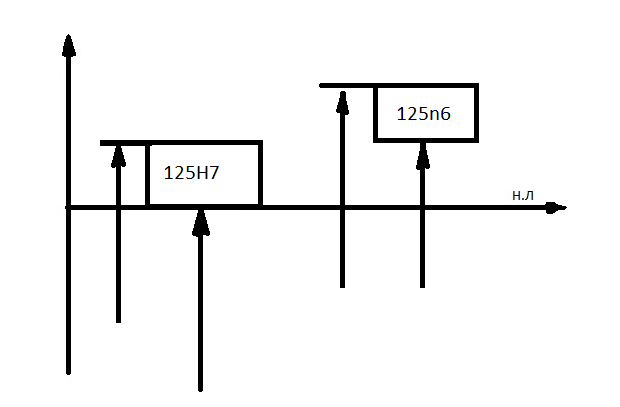

8. Графическое расположение полей допусков отверстия и вала для соединения Ø 125

1. Аргументация расчета характеристики соединения

Поле допуска отверстия Ø 125H7 частично пересекается с полнм допуска вала Ø125 n6 , поэтому в соединении рассчитываем наибольший натяг и наибольший зазор.

2. Расчет посадки с зазором.

Smax- наибольший зазор

Nmin- наименьший натяг

Smax=Dmax-dmin=125,04-125,027=0,013 мм

Nmin= dmin-Dmax=125,052-125=0,052 мм

Вывод: Расчеты наибольшего натяга и наибольшего зазора выполнены правильно.

2.1 Расчет предельных размеров калибра

Рассчитать и построить схемы полей допусков для размеров контролируемых поверхностей и отверстия, размеров калибр-пробок, калибр-скоб и контркалибров. Выполнить эскизы рабочих, калибров для контроля размеров отверстия и вала, проставить исполнительные размеры с допусками и маркировку калибров.

Порядок расчета Расчет исполнительных размеров калибр - пробки

1. Определяем размеры калибр-пробок для отверстия диаметром D = 32 мм с полем допуска Н8.

По стандарту СТ СЭВ 144-75 находим предельные отклонения отверстия;

они равны ES= + 39 мкм и EI =0мкм.

2. Следовательно, D_max = D+ ES=32+(+0,039)= 32,039 мм; , D_min = D+ EI= 32,000 мм.

3. По ГОСТ 24853-81 находим допуски и предельные отклонения калибров для IТ 7 в интервале 30...50 мм:

Н = 4 мкм; z = 6 мкм; у = 5 мкм. По этим данным строим схему расположения полей допусков калибр-пробки (рис. 1,а).

4 Наибольший размер новой проходной калибр-пробки

ПР_max = D_min +z + H/2=32,000 + 0,006 +0,004/2= 32,008 мм.

5 Размер калибра ПР, проставляемый на чертеже называется исполнительным размером калибра; при допуске на изготовление Н = 4 мкм равен 32,008_-0,004 мм.

Исполнительные размеры: наибольший 60,008 мм, наименьший 32,004 мм.

6. Наименьший размер изношенной проходной калибр-пробки при допуске на износ

у = 3 мкм равен

7. Наибольший размер новой непроходной калибр-пробки

НЕ _max = D_max + H/2= 32,039 + 0,004/2 = 32,041 мм.

Размер калибра НЕ, проставляемый на чертеже, равен 32,041-_0,004

Исполнительные размеры: наибольший 32,041 мм; наименьший 32,001 мм.

3.Измерительные средства

Средство измерений — техническое средство, предназначенное для измерений, имеющее нормированные метрологические характеристики, воспроизводящее и (или) хранящее единицу физической величины, размер которой принимают неизменным (в пределах установленной погрешности) в течение известного интервала времени. Законом РФ «Об обеспечении единства измерений» средство измерений определено как техническое средство, предназначенное для измерений. Формальное решение об отнесении технического средства к средствам измерений принимает Федеральное агентство по техническому регулированию и метрологии.

Классификация средств измерений

По техническому назначению:

мера физической величины — cредство измерений, предназначенное для воспроизведения и (или) хранения физической величины одного или нескольких заданных размеров, значения которых выражены в установленных единицах и известны с необходимой точностью;

измерительный прибор — средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне;

измерительный преобразователь — техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи;

измерительная установка (измерительная машина) — совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей и других устройств, предназначенная для измерений одной или нескольких физических величин и расположенная в одном месте

измерительная система — совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т. п. с целью измерений одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях;

измерительно-вычислительный комплекс — функционально объединенная совокупность средств измерений, ЭВМ и вспомогательных устройств, предназначенная для выполнения в составе измерительной системы конкретной измерительной задачи.

По степени автоматизации:

автоматические;

автоматизированные;

ручные.

По стандартизации средств измерений:

стандартизированные;

нестандартизированные.
