Структурне програмування. Основні структурні елементи алгоритмів.

При розробці великих програмних систем виникає проблема контролю за виконанням всього проекту. Одним із способів вирішення принципів цієї проблеми є принцип „розділяй і володарюй”. Він передбачає розбиття основної задачі на деякі під задачі, які більш-менш незалежні. Кожен з компонентів теж може поділятися на під задачі. При цьому зрозуміло, що алгоритм розв’язку теж розділяється на під алгоритми. Такий поділ значно полегшує розробку і від лагодження певних частин.

Такий поділ – структурна декомпозиція, а програмування за цим принципом – структурним. Структурне програмування – дедуктивне (від складного до простого).

В структурному програмування більшість програм можна представити як послідовність викликів окремих найбільш загальних підпрограм.

Кожна з таких підпрограм в свою чергу має аналогічну будову, тобто теж складається з викликів інших підпрограм. Такий поділ може

продовжуватися до рівня елементарних операторів мови програмування, тому виникає питання: які основні структурні елементи можна виділити в алгоритмів і програм. Для побудови основних елементів алгоритму використовують три базових елементи.

- об’єднуюча частина. Це точка алгоритму, в якій нічого не виконується. Це лише вхід чи вихід з окремого блоку алгоритму.

- функціональна вершина. Відповідає окремій дії алгоритму. Виклик підпрограм, елементарний оператор мови.

- предикатна вершина. Точка розгалуження в алгоритмі, яка здійснює передачу управління на певний під алгоритм при певній умові.

При допомозі цих трьох елементів можна побудувати будь-яку конструкцію алгоритму, а отже і весь алгоритм.

Зрозуміло, що такий стиль програмування можна реалізувати в засобах структурних мов програмування. Їх особливістю є те, що програми мають строго визначену структуру. Основні частини програми, які відповідають за окремі алгоритми, за своєю будовою подібні до головної програми, тобто мають таку ж структуру.

До структурних мов програмування відносять Pascal, C++,Delphi. В цих мовах основною компонентою є програми, процедури або функції. Це є ніби програма, яка виконує окрему частину алгоритму. Структурні мови зручні тим, що на основі них можна будувати модулі, бібліотеки зовнішніх програм, які використовуються декількома програмами одночасно.

Створення проектів Visual Basic

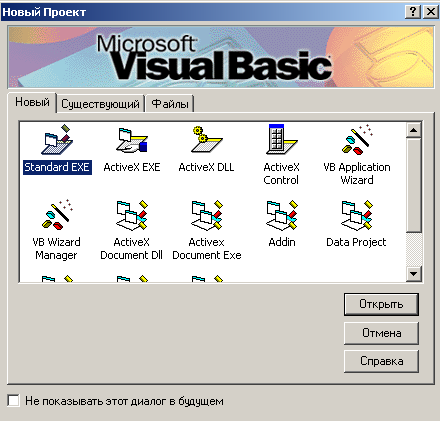

1. Запустити Visual Basic. Після запуску Visual Basic на екрані з'явиться діало-гове вікно, у якому можна вибрати тип додатку. Вибираємо Standardd exe.

2. Вивчити головне вікно середовища Visual Basic:

а) панель інструментів;

б) панель елементів;

в) вікно форми;

г) вікно властивостей(Properties);

д) вікно коду.

3. Створимо перший проект програми, що виводить повідомлення "Hello world".

Спочатку розташуйте на формі елемент керування – кнопку. Це вико-нується подвійним клацанням на відповідній піктограмі панелі елементів.

На кнопці з'являється напис (властивість Caption) Command1. Текст стандартного напису необхідно замінити на "Hello world". Для цього необхідно у вікні властивостей вибрати властивість Caption. Ввести текст, який, з'явиться на кнопці, а саме "Hello world". Подвійним клацанням по кнопці Command1 відкрийте вікно коду для операторів програми. Найпростіший оператор це Print, за допомогою якого можна виводити текст.

Private Sub Command1_Click()

Print "hello world"

End Sub

Щоб запустити програму на виконання, клацніть на кнопці Start, або нати-сніть клавішу [ F5 ]. Завершити виконання програми можна за допомогою кнопки Stop на панелі інструментів Visual Basic.

4. Створимо новий проект. На порожню форму поставимо кнопку. Подвійним клацанням відкриємо вікно коду. Введемо наступну інструкцію, що здійснює доступ до властивостей об'єкта.

Private Sub Command1_Click()

Command1.Caption = "visual basic"

End Sub

також можна дістати доступ до методів

Private Sub Command1_Click()

Command1.Move 120, 250

End Sub

Запустити програмку на виконання.
