Типовая система передачи данных

Любая СПД может быть описана через 3 основные свои компоненты: передатчик(источник передачи данных), канал передачи данных и приемник(получатель информации).СПД между точками А и Б выглядит следующим образом:

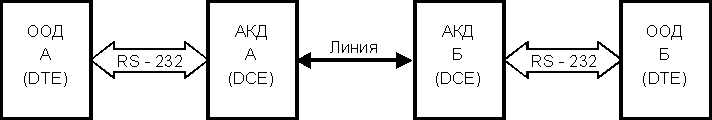

Рис.1. Полная схема соединения по RS-232C

ООД (DTE) – оконечное оборудование данных (data terminal equipment), обобщенное понятие, используемое для описания оконечного прибора пользователя или его части. ООД передает и (или) принимает данные посредством использования аппаратуры канала данных (АКД) и канала передачи. АКД также называют DCE – data communication equipment. Функция АКД состоит в обеспечении возможности передачи информации между двумя или большим числом ООД по каналу определенного типа. Важную роль во взаимодействии ООД и АКД играет их интерфейс, который состоит из входящих/исходящих цепей в ООД и АКД, разъемов и соединительных кабелей. В роли ООД может выступать компьютер, принтер, плоттер и другое периферийное оборудование. В роли АКД обычно выступает модем. Соединение ООД и АКД может быть осуществлено при помощи одного из известных стандартов. Одним из таких стандартов является интерфейс RS-232C.

Общие сведения об rs-232.

Последовательные интерфейсы и, в частности, наиболее распространенный из них RS-232 нашел широкое применение в вычислительной технике. Данный стандарт разработан для соединения компьютеров и различных последовательных периферийных устройств. Также используются аналогичные рекомендации под названием V.24 и V.28. В нашей стране подобный стандарт введен ГОСТ 18145-81.

В модификации “D” RS-232 ,принятой в 1987 г., определены некоторые дополнительные линии тестирования, а также, в качестве наиболее предпочтительного соединителя для рассматриваемого интерфейса рекомендован разъем DB-25.

Самой последней является модификация “E”, принятая в 1991г. В данном варианте нет никаких технических изменений, которые могли бы привести к проблемам совместимости с предыдущими вариантами этого стандарта.

Стандарт RS-232C в общем случае описывает четыре интерфейсные функции:

- определение управляющих сигналов через интерфейс;

- определение формата данных пользователя, передаваемых через интерфейс;

- передачу тактовых сигналов для синхронизации потока данных;

- формирование электрических характеристик интерфейса.

Интерфейс RS-232 включает в себя контроллер последовательного порта передачи данных(последовательный адаптер),механический интерфейс(разъёмное соединение), преобразователи уровня напряжений ТТЛ/КМОП в уровень RS-232.

В основе контроллера лежит микросхема UART - универсальный асинхронный приемо-передатчик. При передаче символа UART выполняет следующие операции:

• принимает символ в параллельной форме через системную магистраль;

• преобразует символ в последовательность бит (параллельно-последовательное преобразование);

• формирует старт-стоповый символ путем добавления к информационным разрядам стартового, стопового и бита паритета;

• передает символ с требуемой скоростью;

• сообщает о готовности к передаче следующего символа.
