МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
РЯЗАНСКИЙ ГОУДАРСТВЕННЫЙ РАДИОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Интерфейс rs-232
Методические указания к лабораторной работе
Рязань, 2006
УДК 621.317
Интерфейс RS-232: Методические указания к лабораторной работе/Рязан. гос. радиотехн. университет; Сост. А. В. Ивашенцева, В. П. Мелехин. Рязань, 2006. 12с.
Содержат описание лабораторной работы, в которой изучается последовательной интерфейс RS-232.
Предназначены студентам специальностей 200402, 200106, изучающим дисциплины «Информационно-измерительные системы», «Автоматизированные информационные системы».
Ил. 12. Библиогр.: 2 назв.
Последовательный интерфейс.
Печатается по решению методического совета Рязанского государственного радиотехнического университета.
Рецензент: кафедра информашионно-измерительной и биомедицинской техники РГРТУ (зав. кафедрой В. И. Жулев)
Цель работы: изучение структуры и функционирования стандартного интерфейса RS-232.
Принципы организации информационно-измерительных систем.
Усложнение объектов исследования и управления привело к появлению нового класса средств обработки измерительной информации – информационно-измерительных систем (ИИС). Такие системы представляют собой совокупность функционально объединенных измерительных, вычислительных и других технических средств для получения измерительной информации, её преобразования, хранения и представления в заданном виде. С точки зрения организации ИИС это упорядоченное множество функциональных элементов, связей и отношений между ними. Под функциональным элементом (ФЭ) понимается предел структурного деления, минимальный компонент, собственное строение которого не рассматривается и который способен к относительно самостоятельному осуществлению определенной функции. ИИС присущи такие свойства систем как целостность, иерархичность, организация. Целостность определяется наличием общей цели, назначения. Иерархичность проявляется в распределении функции управления между входящими в состав системы ФЭ. Функционирование системы определяется обменом управляющими сигналами между соподчиненными устройствами.
В процессе функционирования ФЭ системы взаимодействуют между собой путем обмена сигналами, среди которых можно выделить следующие:
информационные - несут информацию об объекте измерения или контроля, могут быть аналоговыми или дискретными;
программные - определяют внутреннюю структуру ФЭ, алгоритм обработки информации в них, в целом совокупность программных сигналов задает структуру и функциональное состояние системы, подается предварительно, перед рабочим циклом;
управляющие – предписывают подготовку, начало и проведение операций с ФЭ, извещают о состоянии ФЭ, таким образом определяя разворачивание процесса функционирования системы во времени;
адресные – сопровождают другие сигналы, осуществляют выбор ФЭ в системе, обеспечивают прохождение сопровождаемых сигналов на выбранные ФЭ, блокируя остальные.

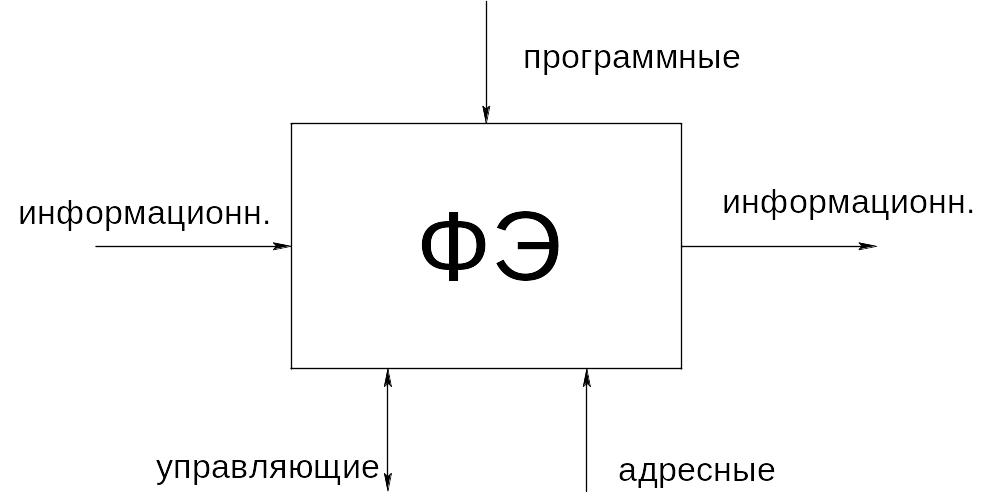

Рис.1 Типы сигналов обмена.
Сложный процесс функционирования ИИС как последовательность преобразования исходной измерительной информации, может быть представлен в виде композиции более простых процессов, взаимодействующих друг с другом. Операции управления синхронизируют их между собой. Соответствующий выбор структуры и алгоритмов управления позволяют рационально использовать аппаратные ресурсы и оптимизировать временные характеристики системы.
Любая ИИС всегда ориентирована на конкретный вид объекта – источника измерительной информации. Это означает, что состав – перечень ФЭ, структура – число и конфигурация связей, и алгоритм функционирования полностью определяется назначением системы. В условиях разнообразия объектов измерения и решаемых ИИС задач наиболее рациональным способом снижения общих затрат на разработку является компоновка системы из стандартных конструктивных и функциональных элементов. Сопряжение ФЭ осуществляется с помощью интерфейсов – совокупности программных и технических средств, обеспечивающих информационную, электрическую совместимость. Таким образом, современный подход к созданию ИИС представляет собой сочетание модульного принципа с унифицированными способами объединения структурных элементов и обмена данными.
