ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ

1. КРАТКАЯ ХАРАКТЕРИСТИКА ВОЗВОДИМОГО ЗДАНИЯ.

1. Назначение здания

2. Конструктивная схема здания

2. СОСТАВЛЕНИЕ ПЕРЕЧНЯ И ОБЪЕМОВ РАБОТ

3. ВЫБОР ГРУЗОЗАХВАТНЫХ И МОНТАЖНЫХ ПРИСПОСОБЛЕНИЙ

4.ВЫБОР ПОСЛЕДОВАТЕЛЬНОСТИ СБОРКИ КОНСТРУКЦИЙ, ВАРИАНТЫ МОНТАЖНЫХ КРАНОВ

1. Технико – экономическое сравнение вариантов кранов.

5.ВЫБОР ТРАНСПОРТА ДЛЯ ТРАНСПОРТИРОВКИ И СКЛАДИРОВАНИЯ КОНСТРУКЦИЙ.

6. СОСТАВЛЕНИЕ КАЛЬКУЛЯЦИЙ ТРУДОЗАТРАТ

7. КОМПЛЕКТОВАНИЕ СОСТАВА БРИГАД

8. ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ МОНТАЖА СБОРНЫХ Ж/Б КОНСТРУКЦИЙ

9. ПРОИЗВОДСТВО РАБОТ ПРИ ОТРИЦАТЕЛЬНЫХ ТЕМПЕРАТУРАХ

10. ПРОЕКТИРОВАНИЕ КАЛЕНДАРНОГО ГРАФИКА МОНТАЖНЫХ РАБОТ.

11. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ТЕХНОЛОГИЧЕСКОЙ КАРТЫ

12. КОНТРОЛЬ КАЧЕСТВА МОНТАЖНЫХ РАБОТ

13. ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ПРОИЗВОДСТВЕ МОНТАЖНЫХ РАБОТ.

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ВВЕДЕНИЕ

 В данном курсовом проекте необходимо составить технологическую карту по возведению промышленного здания из сборных конструкций.

Технологические карты являются составной частью организационно-технологической документации, регламентирующей правила выполнения технологических процессов, выбор средств технологического обеспечения, строительных машин и оборудования, необходимых материально-технических ресурсов, требования к качеству и приемке работ, а также мероприятия по охране труда, технике безопасности, охране окружающей среды и пожарной безопасности.

Технологические карты разрабатываются для обеспечения строительства рациональными решениями по технологии, организации и механизации отдельных видов работ в целях реализации конкретных строительных технологий при соблюдении требований качества, безопасности производства работ и эксплуатации, охраны окружающей среды и пожарной безопасности. Технологические карты используются в составе проектов производства работ: на возведение здания, сооружения или его части; на выполнение отдельных видов работ; на подготовительный период строительства.

  В технологических картах определяют:

 - требования к качеству предшествующих работ;

 -методы производства работ с перечнем необходимых машин, оборудования, технологической оснастки и схемами их расстановки;

 - последовательность выполнения технологических процессов;

 - требования к качеству и приемке работ;

 - мероприятия по обеспечению безопасности производства работ, пожарной безопасности;

 - условия сохранения окружающей среды;

 - расход материально-технических ресурсов;

 - технико-экономические показатели.



1. Краткая характеристика возводимого здания.

   1. Назначение здания

Основная цель проекта – возведение промышленного здания.. Здание имеет 3 этажа. Высота – 15,6 м. Количество пролетов – 3. Длина одного пролета – 6 м. Монтаж производится в зимних условиях.

2. Конструктивная схема здания.

Каркас здания выполняется из сборных ж/б конструкций. Применяется основная сетка колонн – 6х6 м. Размеры здания в плане – 18 000 х 60 000 мм. Принимается ленточное остекление каждого этажа здания.

Спецификация отражена в табл. 1.

Таблица 1 – Спецификация элементов

№ п/п	Наименова ние лемента	Марка	Размеры, мм	Кол-во		Вес, т				Объем, м3
						1 шт		все		1 шт		все
1	2	3	4	5		6		7		8		9
1	Колонна	К 11-1	3720х400х400	22		1,7		37,4		0,66		14,5
2	Колонна	К 12-1	3720х400х400	22		1,8		39,6		0,73		16,1
3	Колонна	К 13-1	11230х400х400	22		4,8		105,6		1,93		42,5
4	Колонна	К 14-1	11230х400х400	22		5,2		114,4		2,06		45,3
5	Ригель	Б - 2	5280х800х800	54		4,2		235,2		1,7		95,2
6	Ригель	Б -3	5480х800х800	27		4,4		118,8		1,78		118,8
7	Плита покрытия	ПНС-3	5970х1490х300	132		1,4		184,8		0,55		72,6
8	Плита перекрытия	1,5х6	5960х1490х300	242		1,72		416,2		0,7		169,4
9	Плита перекрытия	0,75х6	5960х1490х300	40		0,8		32,0		0,32		12,8
10	Стеновая панель	ПС – 1,2х6	6000х1200	234		1,5		351,0		1,42		332,3
			Итого		819		-		1635,0		-		919,5

Рис.1. – Фасад здания в осях Г-А

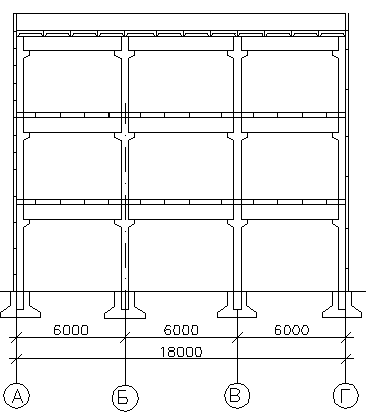

Рис. 2. – Поперечный разрез здания

Рис.3. – Фасад здания в осях 1-11

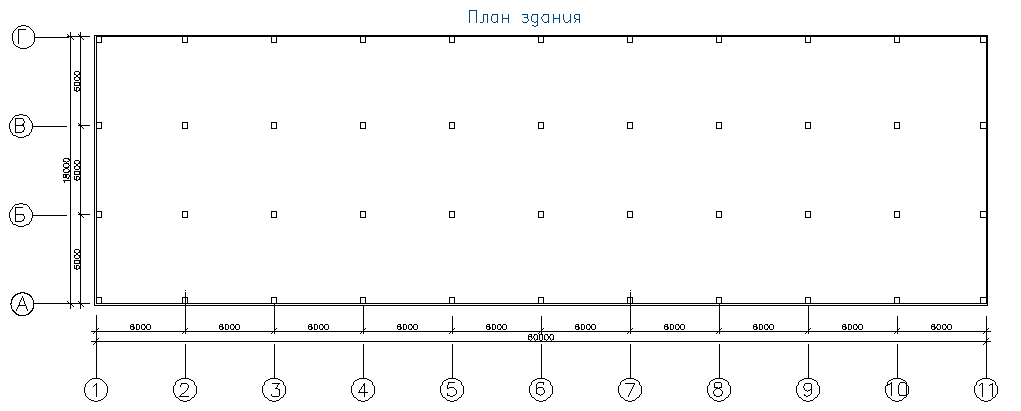

Рис.4. – План здания

2 Составление перечня и объемов работ

2.1 Подготовительные работы.

До начала монтажных работ на площадке должны быть выполнены подготовительные работы, которые включают в себя

- сдачу – приёмку выполненных к этому времени работ по оборудованию строительной площадки:

- уточнение границ строительной площадки;

- установка монтажных кранов;

- оборудование сборочных и складских площадок;

- установка конторско-бытовых помещений;

- переоборудование и установка временных дорог;

- оборудование системы электроснабжения стройплощадки и др.

Объём подготовительных работ, как правило, определяется по стройгенплану. При его отсутствии трудозатраты на выполнение подготовительных работ принимаются равным 5% от суммарных трудозатрат на выполнение основных и сопутствующих работ.

2.2 Монтажные работы.

Монтажные работы включают в себя:

- разгрузку и складирование конструкций;

- предварительное укрепление и усиление конструкций (при необходимости);

- подачу конструкций краном к месту установки;

- установку и крепление конструкций в проектное положение.

Перечень и наименование работ применяются по ЕНиРу. Для определения объёмов монтажных работ используем данные, прилагаемые к заданной схеме.

2.3 Вспомогательные работы

К вспомогательным работам относят:

- заделка стыков,

- электросварочные работы,

- герметизация швов стеновых панелей, конопатка,

- заливка швов стеновых панелей (горизонтальных и вертикальных),

- заливка швов плит покрытия.

Объемы работ - электросварочных, по заделке стыков, заливке и герметизации швов определяем приближенно по прилагаемой к заданию конструктивной схеме.

Таблица 2 – Объемы вспомогательных работ

№ п/п	Наименование работ	Ед. изм.	Расчетная формула	Количество
1.Заделка стыков бетоном:
1.1	Расход бетона в стыке колонны с фундаментом	м3	1×nкол=1×44	44
1.2	Расход бетона в стыке колонны с ригелем	м3	0,05×nриг=0,05×83	4,2
1.3	Расход бетона в стыке колонны со стеновыми панелями	м3	0,003×nпан=0,003×234	0,7
2. Электросварочные работы:
2.1	Колонны	пог.м	1,7×nкол =1,7×44	74,8
2.2	Ригеля	пог.м	1,2×nриг =1,2×81	97,2
2.3	Плиты перекрытия	пог.м	0,8×nпл.пер =0,8×282	225,6
2.4	Плита покрытия	пог.м	1,0×nпл.пок =1,0×132	132,0
2.5	Стеновые панели	пог.м	0,6× nпан=0,6×234	140,4
3. Заливка швов:
3.1	Плита покрытия	пог.м	11×6×10+18×9	822,0
3.2	Плит перекрытия	пог.м	12×6×10×2+18×9×2	1764,0
3.3	Стеновых панелей	пог.м	(6×12×2+3×8×6)×2+ +2×(12×2×6+8×6) + 2×(9×2,4×3+9×1,2) + 2×(15,6+10,8)=1164	1164,0
4. Герметизация и конопатка швов стеновых панелей:
4.1	Вертикальных	пог.м	2×(9×2,4×3+9×1,2) + 2×(15,6+10,8)=	204,0
4.2	Горизонтальных	пог.м	(6×12×2+3×8×6)×2+ +2×(12×2×6+8×6)	960,0
