Вопросы для самоконтроля:

1. Назвать основные организационно – технические мероприятия по обеспечению непотопляемости судна?

2. Как осуществляется борьба за непотопляемость на судне, назвать основные направления?

3. Назвать требования Морского Регистра к остойчивости и посадке аварийного судна?

4. Какая основная информация должна содержаться в «Информации об аварийной посадке и остойчивости судна»?

Раздел II Основы динамики судна.

Тема 2.1 Качка.

2.1.1 Успокоители качки.

Пассивные успокоители. К числу пассивных успокоителей качки относятся скуловые кили и пассивные успокоительные цистерны .

Скуловые кили являются наиболее простым и эффективным средством умерения бортовой качки и потому находят самое широкое применение. стабилизирующее действие скуловых килей обусловлено ростом демпфирующего момента, создаваемого дополнительными силами сопротивления качке, которые наиболее ощутимы при резонансе. Кроме того, при качке на килях правого и левого бортов, как на крыльях, возникают подъемные силы противоположного направления, создающие дополнительный стабилизирующий момент.

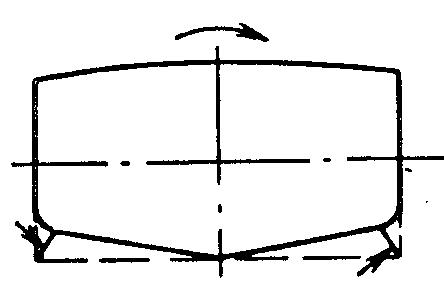

В конструктивном отношении скуловые кили (Рис.51) представляют собой пластины, установленные вдоль судна в районе скулы. Кили располагают так, чтобы они не выходили за габариты судна. Суммарная площадь килей на обоих бортах составляет от 3% до 6% произведения LB. Эффективность бортовых килей в большой степени зависит от удачно выбранного отношения их ширины к протяженности. Ширина Рис.51 Скуловые кили. килей колеблется в пределах от 200 до 1200 мм. В среднем

отношение ширины килей к ширине судна составляет 0,03 – 0,05, а их длина к длине судна – 0,25 – 0,60. Установка килей большей площади приводит к уменьшению амплитуды резонансной качки на 45 – 50%. В условиях нерегулярного волнения бортовые кили нормальной площади уменьшают амплитуду бортовой качки в среднем на 20 – 30%.

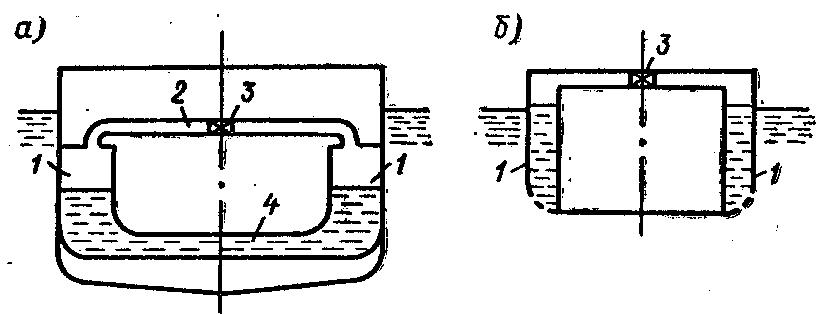

Пассивные успокоительные цистерны. Пассивные успокоительные цистерны могут быть двух типов: закрытого, не сообщающегося с забортной водой (цистерны первого рода) (Рис. 52а), и открытого, сообщающегося с забортной водой (цистерны второго рода) (Рис. 52б). Они представляют собой две плоские бортовые цистерны, расположенные поперек судна. Цистерны на половину заполнены водой (у цистерн 1 рода – иногда топливом) и соединены каналами. Цистерны 1 рода имеют два канала – водяной (внизу) и воздушный (вверху). снабженный клапаном. У цистерн второго рода водяной соединительный канал отсутствует, т.к. в бортовых стенках имеются отверстия, которые сообщаются с забортной водой.

Принцип действия таких цистерн основан на создании стабилизирующего момента за счет перемещения массы жидкости из одного бортового отсека в другой. Перемещение жидкости вызывается качкой судна и не требуют дополнительных энергетических Рис. 52 Пассивные успокоительные цистерны: затрат. Подбором элементов цистерн, 1 – бортовые цистерны; 2 – воздушный канал размеров каналов и регулировкой 3 – клапан; 4 – водяной канал. клапана можно добиться равенства

периода колебаний жидкости в цистернах и периода собственных колебаний судна. Вследствие этого при резонансной качке возникает явление двойного резонанса: судно отстает по фазе от колебаний волны на 90⁰ , а жидкость в цистернах – на 90⁰ от колебаний судна. Суммарное отставание по фазе составляет 180⁰ , цистерны работают в противофазе с водой (Рис.53), а возникающий стабилизирующий момент оказывается противоположным по знаку возмущающему моменту и противодействует наклонению судна.

Пассивные успокоительные цистерны наиболее эффективны при резонансной качке и менее эффективны на нерезонансных волнах. При некоторых условиях и режимах нерегулярного волнения такие успокоители могут привести к увеличению амплитуд качки.

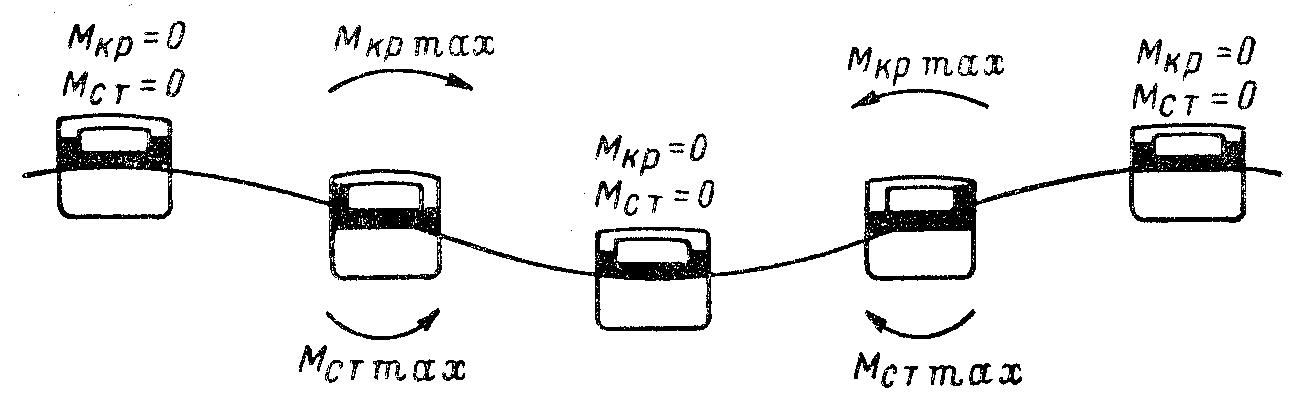

Рис. 53 Последовательное положение воды в успокоительных цистернах при резонансной

качке судна .

Наличие свободной поверхности жидкости в цистернах также неблагоприятно влияет на остойчивость судна. Вследствие указанных причин пассивные цистерны в настоящее время практически не применяются.

Активные успокоители. К активным успокоителям качки относятся бортовые управляемые рули, активные успокоительные цистерны и гироскопические успокоители – стабилизаторы.

Бортовые управляемые рули являются весьма эффективным средством умерения

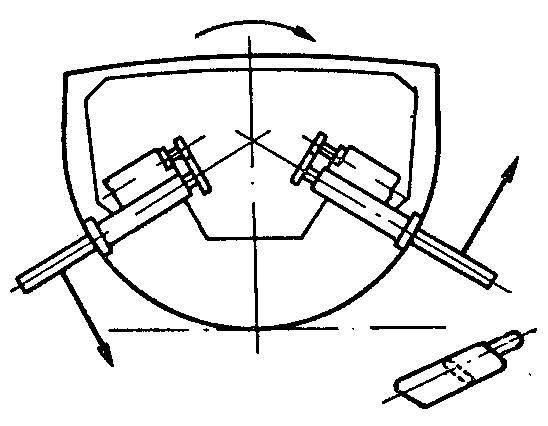

бортовой качки и получили широкое распространение на транспортных и особенно на пассажирских судах. Они представляют собой крылья малого удлинения, которые устанавливаются по бортам судна в районе скуловой части. Крылья размещены на специальных приводах, обеспечивающих изменение углов атаки по определенному закону, выдвижение их из корпуса и уборку внутрь корпуса(Рис. 54). Размеры и площадь управляемых рулей определяют путем соответствующего расчета в зависимости от наименьшей скорости судна, при которой предлагают их использовать.

Принцип действия бортовых управляемых рулей основан на возникновении стабилизирующего момента, противодействующего качке, путем надлежащей перекладки рулей. Стабилизирующий момент создается подъемными силами, образующимися на рулях правого и левого бортов при их обтекании потоком.

При положении, когда судно кренится с левого Рис. 54 Управляемые бортовые рули. борта на правый, а рули переложены так, что

хвостовая часть руля правого борта опущена вниз, а хвостовая часть левого борта поднята кверху, то в таком положении на руле правого борта возникает подъемная сила, направленная вверх, а на руле левого борта – подъемная сила, направленная вниз. Благодаря этому создается момент, противодействующий размаху качки.

Управление приводами рулей осуществляется комплексом специальных автоматических приборов, которые обеспечивают непрерывное измерение гироскопическими датчиками параметров качки судна (угла крена, угловой скорости и углового ускорения), вычисление подъемной силы и угла атаки руля и последующую подачу

команд на гидравлический привод, который обеспечивает необходимую перекладку рулей. Пост управления всей системой находится на мостике судна, а блоки силовых и исполнительных механизмов – в непосредственной близости от рулей в машинном отделении.

Эффективность работы бортовых управляемых рулей зависит от скорости судна, поскольку силы, создаваемые каждым рулем, пропорциональны квадрату скорости набегающего потока. Практика показала , что целесообразно применять бортовые рули при скоростях, превышающих 10 – 15 уз.
