Лабораторная работа 5 Виды.

Задание

В качестве самостоятельной работы каждому студенту построить 3Д модель (файл – деталь), затем на формате А3, ориентация – горизонтально (файл – чертеж) выполнить три вида модели и аксонометрию. Невидимые контуры внутренних поверхностей изобразить штриховыми линиями. На чертеже нанести размеры.

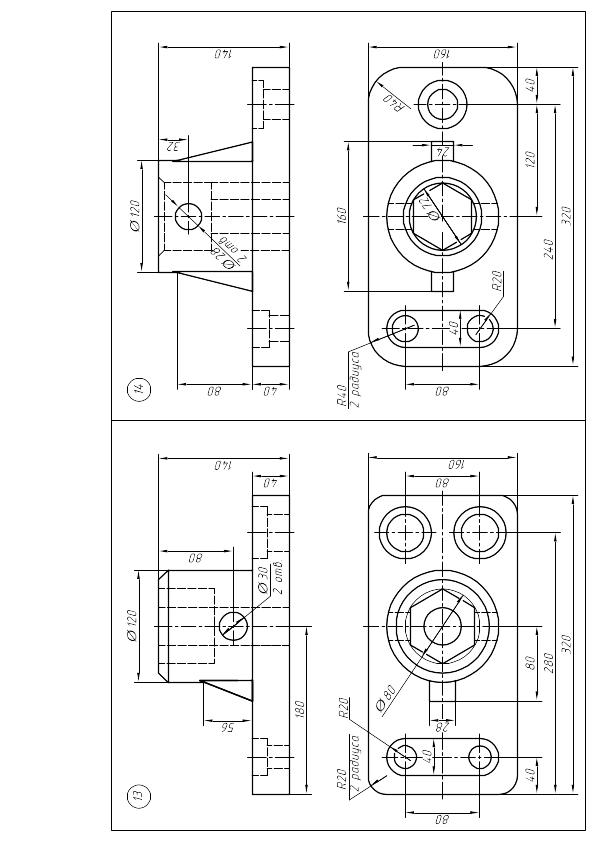

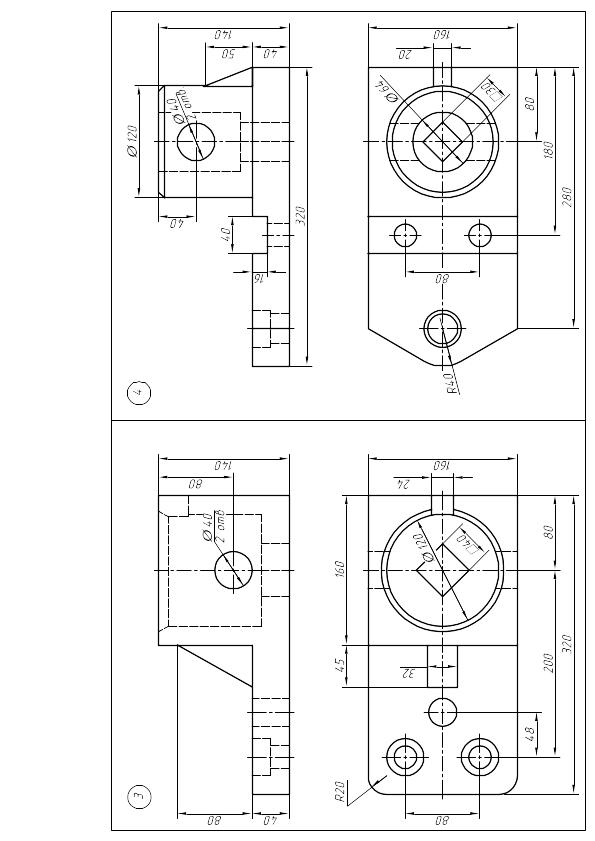

Вариант 5

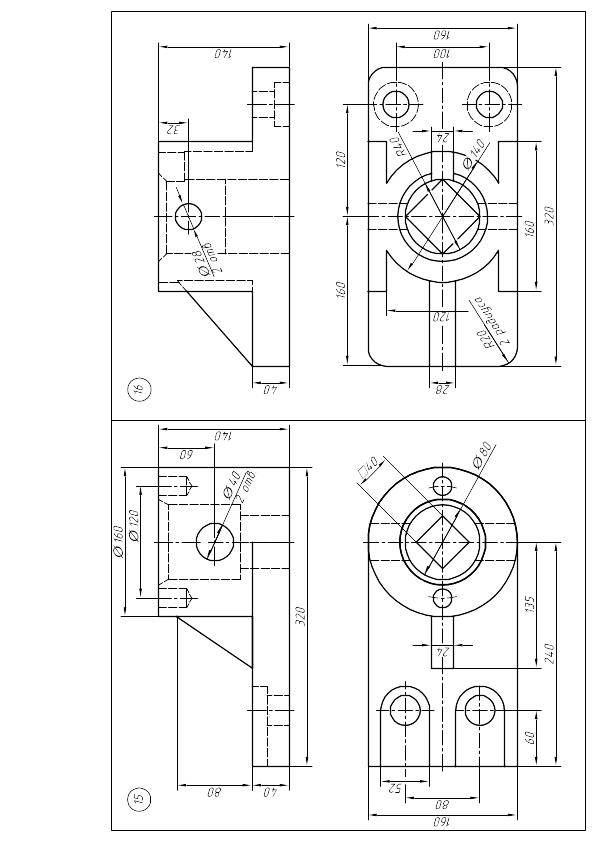

Вариант 16 выполняет вариант 6

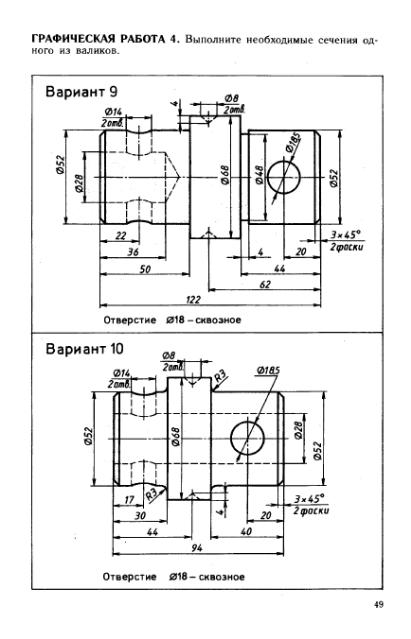

Расчетно-графическая работа 6 Построение вала

Задание

В качестве самостоятельной работы каждому студенту построить 3Д модель (файл – деталь), затем на формате А3, ориентация – горизонтально (файл – чертеж) выполнить необходимое количество видов модели и аксонометрию. Невидимые контуры внутренних поверхностей изобразить штриховыми линиями. Выполнить сечения. На чертеже нанести размеры.

Лабораторная работа 7

Сложные разрезы

Задание

В качестве самостоятельной работы каждому студенту построить ЗД модель (файл – деталь), затем н ней выполнить чертеж в необходимом масштабе (файл – чертеж), формат А3, ориентация - горизонтально - три вида детали, аксонометрию, ступенчатый разрез. Нанести размеры.

СПИСОК ЛИТЕРАТУРЫ

Основная

1. Кудрявцев, Е. М. Компас-3Д. Наиболее полное руководство / Е. М. Кудрявцев. - М.: ДМК-Пресс, 2005. - 664 с.

2. Потемкин, А. Е. Твердотельное моделирование в системе КОМПАС-3Д / А. Е. Потемкин. - СПб.: БХВ-Петербург, 2004. - 512 с.

3. Государственные стандарты ЕСКД: Общие правила выполнения чер­тежей - М., 2001. - 160 с.

4. Основные команды в системе автоматизированного проектирования КОМПАС-3Д : методические указания для студентов/ сост. Г. М. Горшков, Д. А. Коршунов, А. В. Рандин. - Улья­новск: УлГТУ, 2007. - 128 с.

5. Потемкин А. Инженерная графика: Учебник. – М.:Наука,2001.-442с.

6. Миронов Б.Г., Миронова Р.С. Черчение: Учебное пособие для машиностроительных специальностей – М.: Машиностроение, 2000. -228с.: ил.

7. Боголюбов С.К. Черчение: Учебник. М.: Машиностроение, 2004.-226с.: ил.

8. Боголюбов С.К. Индивидуальные задания по курсу черчения: практ. пособие для учащихся.- М.: Высшая школа, 2000.-368с.:ил.
