Контрольные вопросы.

1.Назначение, виды полуосей?

Ответы.

1. Полуосями называются валы трансмиссии, соединяющие дифференциал с колесами ведущего моста автомобиля. Полуоси служат для передачи крутящего момента двигателя от дифференциала к ведущим колесам.

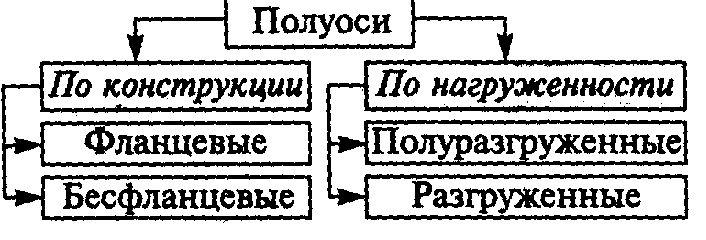

Рисунок 7 - Типы полуосей

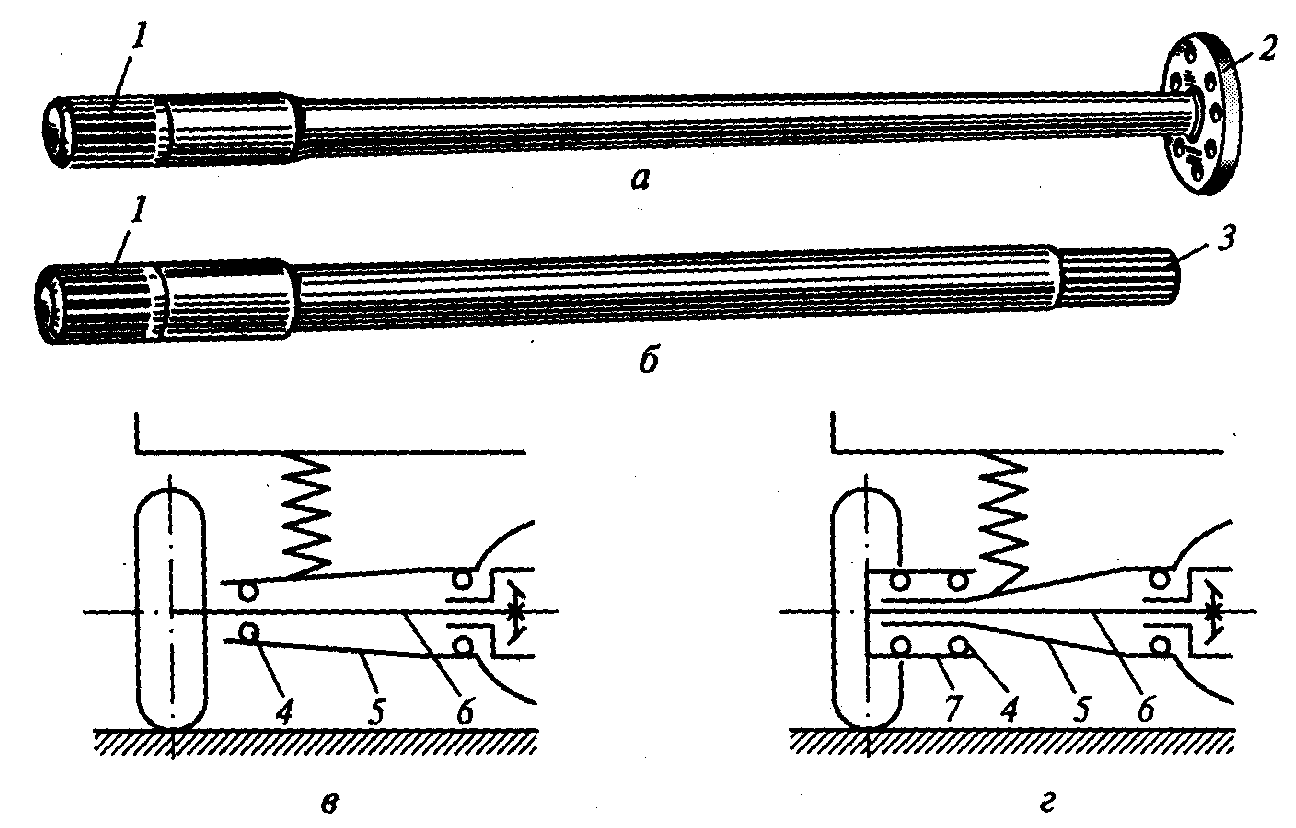

Рисунок 8 - Полуоси:

а - фланцевая; б - бесфланцевая; в - полуразгруженная; г - разгруженная;1 и З - шлицевые концы; 2- фланец; 4- подшипник; 5- балка; 6- полуось;7- ступица.

Лабораторная работа № 13.

Тема: Колеса.

Цель работы: усвоить устройство и работу колес автомобиля и научиться пользоваться этими знаниями на практике.

Оборудование:

1.Макет колеса.

2.Схемы и плакаты.

3.Учебник «Грузовые автомобили», В.А. Родичев.

Ход работы.

1.Разборка с помощью инструмента колес.

2.Изучение устройства, работы.

3.Сборка.

4.Ответы на контрольные вопросы.

На автомобилях устанавливают дисковые колеса с пневматическими шинами. В результате сцепления ведущих колес с грунтом их вращательное движение преобразуется в поступательное движение автомобиля.

По назначению колеса делят на ведущие, управляемые ведомые комбинированные (одновременно ведущие и управляемые).

Колеса грузовых автомобилей снабжены дисками с плоским ободом. На ободе монтируют однобортовое съемное разрезное кольцо, одновременно выполняющее функции замочного кольца.

Рисунок 1 - Диски колес:

а - устройство; б - крепление диска переднего колеса;

в - крепление диска заднего колеса;1 - обод; 2 - бортовое кольцо; 3 — диск; 4 - щит тормозного барабана;5-ступица; 6- шпилька; 7 - гайка; 8 и 9 - диски наружного и внутреннего колес; 10 - колпачковая гайка.

Рисунок 2 - Шина:

1-покрышка; 2 - вентиль; 3 - ободная лента; 4 - протектор; 5 - боковина;6 - камера; 7 - борт покрышки.

Пневматическая шина состоит из покрышки, камеры и ободной ленты. Покрышки состоят из каркаса, протектора (беговой дорожки), боковой и бортовой частей. Для хороших дорог применяют шины с мелким дорожным рисунком протектора, а для плохих дорог и бездорожья — с крупными.

На каждом автомобиле устанавливают шины определенного размера. Единица измерения размеров шин — дюйм или миллиметр. Размер шины ставят на боковой части покрышки.

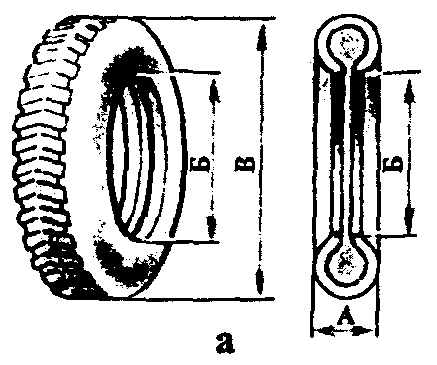

Рисунок 3 - Размеры шины:

А - ширина профиля; Б - внутренний диаметр, В - наружный диаметр

Первая цифра обозначает ширину профиля шины, а вторая — посадочный диаметр обода.

Контрольные вопросы.

1.Расшифруите марки шин 9,0R20 и 225/75R16C?

2.С какой целью колеса меняют местами при эксплуатаций автомобиля?

3. Дать классификацию колес?

Ответы:

1.Шина типоразмера 9, 0R20 означает что имеет ширину профиля 9 дюймов¹ и посадочный диаметр обода 20 дюймов. Буква R между цифрами указывает, что шина имеет радиальное расположение корда. В такой шине нити корда (ткани) покрышки расположены радиально (по кратчайшему расстоянию между бортами). В отличие от обычных шин в которых нити корда расположены диагонально (под углом одна к - радиальные шины более износостойкие.

Дополнительная цифра через дробь, после размера ширины профиля, указывает серию профиля (высоту) шины, например, 225/75R16С. Буква «С» (норма слойности шины) означает повышенную ее грузоподъемность. (Ю)

2. Износ шин неодинаков, задние шины изнашиваются быстрее, чем передние, а правые — больше, чем левые. Чтобы износ был равномерным, их пёреставляют.

3.

Лабораторная работа № 14.

Тема: Несущая система.

Цель работы: усвоить устройство и работу несущей системы и научиться пользоваться этими знаниями на практике.

Оборудование:

1.Макет несущей системы.

2.Схемы и плакаты.

3.Учебник «Грузовые автомобили», В.А. Родичев.
