Лабораторная работа № 1.

Тема: Кривошипно-шатунный механизм.

Цель работы: усвоить устройство и работу КШМ и научиться пользоваться этими знаниями на практике.

Оборудование:

1.Макет двигателя.

2.Схемы и плакаты.

3.Учебник «Грузовые автомобили», В.А. Родичев.

Ход работы.

1.Разборка с помощью инструмента элементов механизма КШМ.

2.Изучение устройства, работы.

3.Сборка.

4.Ответы на контрольные вопросы.

Детали, составляющие кривошипно-шатунный механизм можно разделить на две группы: подвижные и неподвижные. К подвижным деталям относят: поршень, шатун и коленчатый вал с маховиком; к неподвижным — блок-картер, цилиндр, головку цилиндров, картер распределительных шестерен, поддон и картер маховика, а также прокладки, крепежные и фиксирующие детали.

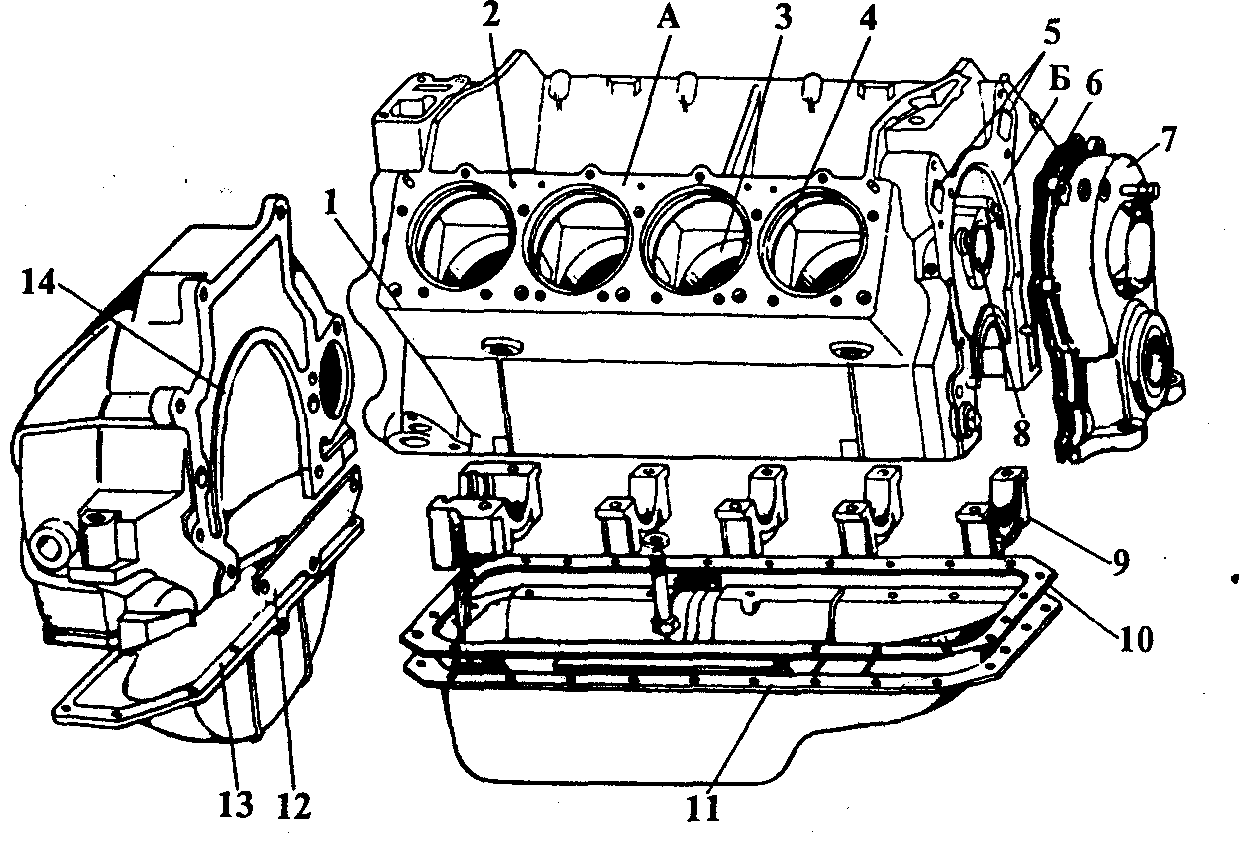

Рисунок 1- Корпусные детали двигателя ЗИЛ-508:

1 - блок-картер; 2 и 5 - отверстия для отвода и ввода воды (охлаждающей жидкости); 3 - горизонтальная перегородка; 4 - отверстие для установки гильз цилиндров; б и 10 - прокладки; 7 - картер распределительных шестерен; 8 - отверстие для установки распределительного вала; 9 - крышка коренного подшипника; 11 - поддон картера; 12 - пластина; 13 - крышка картера маховика; 14 - картер маховики; А и Б - плоскости крепления головки цилиндров и картера распределительных шестерен.

Цилиндры. У рассматриваемых двигателей цилиндры съемные. Отдельно изготовленный цилиндр называют гильзой. При использовании вставных гильз можно увеличить срок службы блок-картера счет замены изношенных гильз новыми. Гильзы обычно изготавливают из легированного чугуна. Внутреннюю поверхность гильзы, называемую зеркалом, тщательно обрабатывают и закаляют. Гильзы, наружная поверхность которых омывается охлаждающей жидкостью, называют «мокрыми» (Рисунок 3, а).

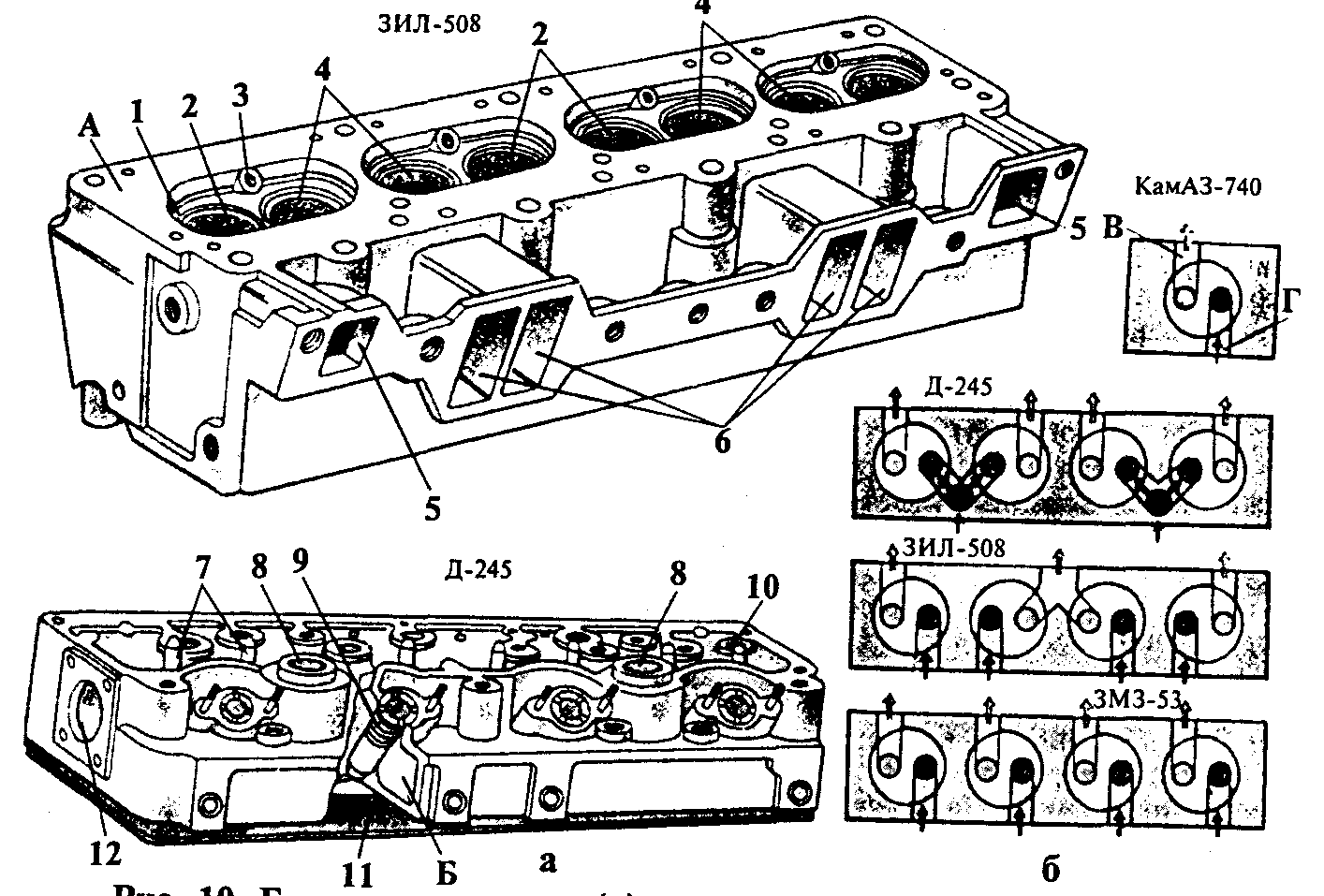

Рисунок 2- Головка цилиндров и схемы расположения впускных и выпускных каналов:

1- камера сгорания; 2 и 4- седла выпускного и впускного каналов; 3 - отверстие для свечи зажигания; 5 - каналы для охлаждающей жидкости; 6 – каналы для подвода горючей смеси (впускные каналы); 9 - стакан форсунки;10 - отверстие для штанги;11 - прокладка; 12 - отверстие для отвода воды из водяной рубашки; А - нижняя плоскость; Б - полость водяной рубашки; В и Г - выпускной и впускной каналы

На наружной поверхности гильзы выполнено два посадочных пояска 2 и 3, которые служат для плотной установки гильзы в блоке. Между нижним пояском гильзы и блоком цилиндра монтируют резиновые уплотнительные кольца 4, предотвращающие протекание воды в картер из водяной рубашки блока. Верхний торец гильзы немного выступает над плоскостью блока, что обеспечивает лучшее обжатие металлоасбестовой прокладки, создает надежное уплотнение от прорыва газов из цилиндра и попадания воды в цилиндр

Поршень. Он воспринимает и передает на шатун усилие, возникающее от давления газов, а также обеспечивает протекание всех тактов рабочего цикла. Отливают из алюминиевого сплава.

Рисунок 3- Цилиндро-поршневая группа:

а - гильза цилиндра; б - схема установки гильзы; в - поршень карбюраторного двигателя; г - поршень дизеля; д - поршневой палец; е - составное маслосъемное кольцо; ж - расположение колец на поршне;1 - буртик; 2 и 3 верхний и нижний пояски; 4 - уплотнительное кольцо;5 - гильза цилиндра; б - вставка; 7 - водяная рубашка; 8 - уплотнительная прокладка; 9 - прорезь; 10 - канавки под компрессионные и маслосъемные кольца; 11 — компрессионные кольца; 12 - выемка в днище поршня;13 - канавка для стопорного кольца; 14 - бобышка; 15 - отверстие для поршневого пальца; 16 - стопорное кольцо; 17 - плоское стальное кольцо;18 и 19 - осевой и радиальный расширители; 20 — поршень; А - днище; Б - метка установки поршня; В - метки массы и размерной группы поршня; Г - головка (уплотняющая часть); Д - юбка (направляющая часты);Е - метка размерной группы пальца.

Шатун. Он соединяет поршни с коленчатым валом и передает ему усилие от давления газов, воспринимаемого поршнями. Шатун изготавливают из высококачественной стали в виде стержня с двумя головками.

Рисунок 4- Шатун:

1 и 4 — верхняя и нижняя головки шатуна;2 — втулка верхней головки; З — стержень шатуна; 5 — вкладыш шатунного подшипника; б — крышка нижней головки шатуна;7 — шплинт; 8 — корончатая гайка;9 — фиксирующий усик вкладыша;10 — шатунный болт;11 — отверстие для масла

Коленчатый вал. Он воспринимает усилия, передающиеся от поршней через шатуны, и преобразует их во вращающий момент, который передается агрегатам трансмиссии, а также используется для привода в действие различных механизмов и деталей двигателя.

Коленчатый вал штампуют из высококачественной стали или отливают из высокопрочного чугуна. Он состоит из опорных коренных шеек 1, шатунных шеек 11, соединяющих их щек 2, носка (передней части) и хвостовика (задней части).
