2. Расчет теплопоступления в помещение

2.1. Теплопоступление через остекленные проемы (окна)

а) Согласно табл. 5, фасад здания с остеклением ЮЗ после полудня ориентации облучается прямой солнечной радиацией в течение 2-х часов, с 9 до 10 и 15-16 часов по истинному солнечному времени.

б) По табл. 8 в этот час высота Солнца на широте 56^о с.ш. составит h=45^о, азимут А_с=53^о. На рис. 3 показано построение тени, отбрасываемой на остекление откосами проема: а – верхним; б – боковым.

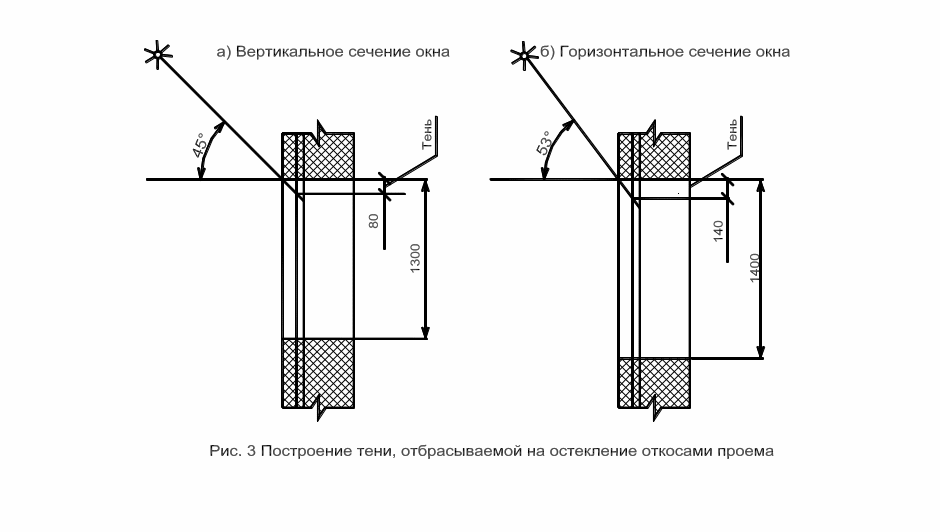

Рис. 3. Построение тени, отбрасываемой на остекление откосами проема

Площадь тени

F_р = (по а) + по б)) = 1,4 х 0,08 + 1,3 х 0,14 = 0,29 м².

г) Количество тепла, поступающего в помещение через оконный проем по формуле (10), составит:

Q_п = (qF_п + q₁F_р)  К_отн, ккал/ч (10)

где: q; q₁ – количество тепла, поступающее в помещение в июле через двойное остекление за счет солнечной радиации и теплопередачи вследствие разности температур наружного t_н и внутреннего t_в воздуха, ккал/(чм²);

К_отн – коэффициент проникновения радиации (для двойного остекления стеклом толщиной 3,5 м, К_отн = 0,9);

F_п; F_р – площадь облучаемая прямой и рассеянной солнечной радиацией от тени соответственно, м²; F_п + F_р = F_о.с.

q = (q_в.п + q_в.р)К₁К₂, (11)

q₁ = q_в.рК₁К₂. (12)

где q_в.п, q_в.р – количество солнечной радиации в июле, поступающего через вертикальное остекление прямой и рассеянной инсоляции, ккал/(чм²), находятся по табл. 5;

К₁, К₂ – коэффициенты, учитывающие затенение и загрязнение остекления световых проемов, К₁ = 0,9; К₂ = 0,95:

q = (412 + 88)0,90,95 = 428 ккал/(чм²);

q₁ = 880,90,95 = 75 ккал/(чм²).

F_п = 1,82 – 0,29 = 1,53 м²;

К_отн = 0,8;

Q_п = (4281,53+750,29)0,8 = 542 ккал/ч.

2.2. Тепловыделения от электродвигателей без отвода отводом тепла за пределы помещения

Q_э = 860N_у  (1 - ₁), ккал/ч, (3)

где: N_у – установленная мощность электродвигателей, кВт;

К_сп – коэффициент спроса на электроэнергию, К_сп = 0,9;

₁ – к.п.д. электродвигателей при данной нагрузке,  = 0,7.

Q_э = 86010,90,7 = 542 ккал/ч

2.3. Тепловыделение от искусственного освещения

Q_осв = 860N_осв= 860  0,8 = 688 ккал/ч (9)

2.4. Выделение тепла людьми

Согласно табл. 3, при условии, что в помещении 10 студентов и 2 преподавателя, 6 мужчин и 6 женщин, имеем:

Q_л = 130  6 + 130  6  0,85 = 1443 ккал/ч.

2.5. Общее теплопоступление в расчетный час в июле, которое необходимо отвести с помощью кондиционирования

Q_к = Q_п + Q_э + Q_осв + Q_л = 542 + 542 + 688 + 1443 = 3215 ккал/ч

3. Производительность системы кондиционирования воздуха

Полезный расход наружного воздуха L_н для помещения по интенсивности запаха, связанного с пребыванием людей при отсутствии курения

L_н = 25n = 25  12 = 300 м³/ч

Кратность воздухообмена для помещений с ПЭВМ и копировальной техникой – К_к = 3 ч^-1.

Количество воздуха, подаваемое по обеспечению кратности воздухообмена,

L_к = V_п  К = 20  4,5  3 = 300 м³/ч

Таким образом, L_к = 300 м³/ч.
