3.2. Тепловыделения от нагретых поверхностей

Тепловыделения от нагретых поверхностей определяют по обычным формулам теории теплопередачи. При расчете тепловыделений в необходимых случаях следует учитывать тепло, поступающее в помещение с воздухом и газами, прорывающимися из-под укрытий оборудования.

При составлении баланса тепла для помещения должно учитываться поступление (удаление) тепла от нагретых (охлажденных) поверхностей воздуховодов вентиляции, местных отсосов, зонтов и укрытий оборудования.

Теплоотдача от нагретых поверхностей, если известна их температура, ккал/ч:

Q₂ = F(t_пов – t_в), (7)

где F – площадь нагретой поверхности, м²;

t_в и t_пов – температура соответственно воздуха в помещении и нагретой поверхности, ^оС;

 - коэффициент теплоотдачи от поверхности к воздуху помещения, ккал/(чм²^оС).

Значения  определяют по формуле:

, (8)

где v – скорость движения воздуха у наружной поверхности, м/с, в зоне комфорта v = 0,5 м/с.

3.3. Тепловыделения от искусственного освещения

Принято считать, что вся энергия, затрачиваемая на освещение, переходит в тепло, нагревающее воздух помещения, при этом пренебрегают частью энергии, нагревающей конструкции здания и уходящей через них.

Тепловыделения от освещения, ккал/ч:

Q_осв = 860N_осв, (9)

где N_осв – суммарная мощность источников освещения, кВт.

3.4. Выделение тепла людьми

Выделение тепла и влаги людьми зависит от затрачиваемой ими энергии и температуры воздуха в помещении. Для расчетов рекомендуется пользоваться табл. 3, в которой приведены средние данные для мужчин. Принято считать, что женщины выделяют 85%, а дети, в среднем - 75% тепла, выделяемого мужчинами.

Таблица 3

Количество тепла выделяемого взрослыми людьми

(мужчинами)

Показатели	Количество тепла, ккал/ч. , выделяемого людьми при температуре воздуха в помещении, оС
	10	15	20	25	30	35
В состоянии покоя
Тепло: явное скрытое полное	120 20 140	100 25 125	75 25 100	50 30 80	35 45 80	10 70 80
При легкой работе
Тепло: явное скрытое полное	130 25 155	105 30 135 55	85 45 30	55 70 125 115	35 90 125	5 120 125
При работе средней тяжести
Тепло: явное скрытое полное	140 45 185	115 65 180	90 85 175	60 110 170	35 135 170	5 165 170
При тяжелой работе
Тепло: явное скрытое полное	170 80 250	140 110 250	110 140 250	80 170 250	45 205 250	10 240 250

3.5. Поступление тепла через заполнение световых проемов.

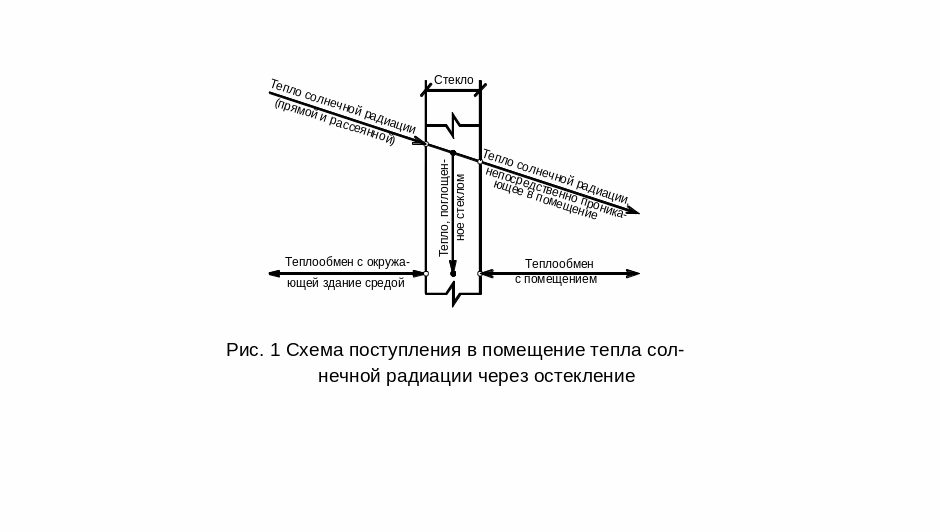

Рис. 1. Схема поступления в помещение тепла

солнечной радиации через остекление

Расчет тепла, поступающего в помещение через заполнение световых проемов определяется на основе упрощенного графоаналитического метода. Количество тепла, поступающего за счет солнечной радиации и вследствие теплопередачи при разности температур наружного и внутреннего воздуха, ккал/ч:

Q_II = (qF_n + q₁F_p)К_отн (10)

где q и q₁ – количество тепла, ккал/(чм²), поступающего в помещение в июле через одинарное остекление световых проемов, соответственно облучаемых и необлучаемых прямой солнечной радиацией; значения q и q₁ определяют по формулам (12)-(14);

F_n и F_p – площадь заполнения светового проема, соответственно облучаемая и необлучаемая прямой солнечной радиацией, м²;

F_n + F_p = F_ос – площадь заполнения светового проема, определяемая по его наименьшим размерам (в свету), м²;

К_отн – коэффициент относительного проникания солнечной радиации через заполнение светового проема, отличающееся от одинарного остекления со стеклом толщиной 2,5-3,5 мм (табл. 4);

t_н и t_в – расчетные температуры, ^оС, соответственно наружного и внутреннего воздуха, принимаемые по проекту.

Значения q и q₁ для расчетного часа (по истинному солнечному времени) следует определять исходя из расчетной географической широты места строительства и ориентации заполнения световых проемов в зданиях и сооружениях по формулам:

а) для вертикального заполнения светового проема, частично или полностью облучаемого прямой солнечной радиацией, т.е. при солнечном азимуте остекления А_с.о < 90^о:

q = (q_в.п + q_в.р)К₁К₂; (11)

Таблица 4

Теплотехнические характеристики заполнения световых проемов

Заполнение светового проема		Коэффициент относительного проникания солнечной радиации Котн.п
остекление	солнцезащитные устройства
Одинарное со стеклом листовым оконным или витринным (полированным или неполированным) толщиной от 2,5 до 12 мм	Без солнцезащитных устройств при толщине стекла, мм: 2,5-12	1-0,9
	Внутренние жалюзи: светлые темные	0,56 0,75
	Внутренние шторы: из тонкой ткани: светлые темные сворачивающиеся из плотного непрозрачного материала: светлые темные	0,56 0,65 0,25 0,59
	Наружные жалюзи при перпендикулярном расположении пластин к стеклу	0,22
	Маркиза закрытая с боков	0,35
	Наружные деревянные ставни-жалюзи с пластинами толщиной 10-20 мм: светлые темные	0,05 0,1
	Наружные шторы (сворачивающиеся) из деревянных реек: средние по окраске темные	0,15 0,22
Двойные со стеклом оконным или витражным толщиной :	Без солнцезащитных устройств при толщине стекла, мм	0,8-0,9
	Внутренние жалюзи: светлые темные	0,53 0,64
	Внутренние шторы: из тонкой ткани: светлые темные из плотного непрозрачного материала: светлые темные	0,54 0,64 0,25 0,6
	Жалюзи между стеклами: светлые темные	0,33 0,36

б) для вертикального заполнения светового проема, находящегося в тени, т.е. при солнечном азимуте остекления А_с.о  90^о, или при затенении заполнения светового проема

наружными солнцезащитными конструкциями либо откосами проема

q₁ = q_в.рК₁К₂; (12)

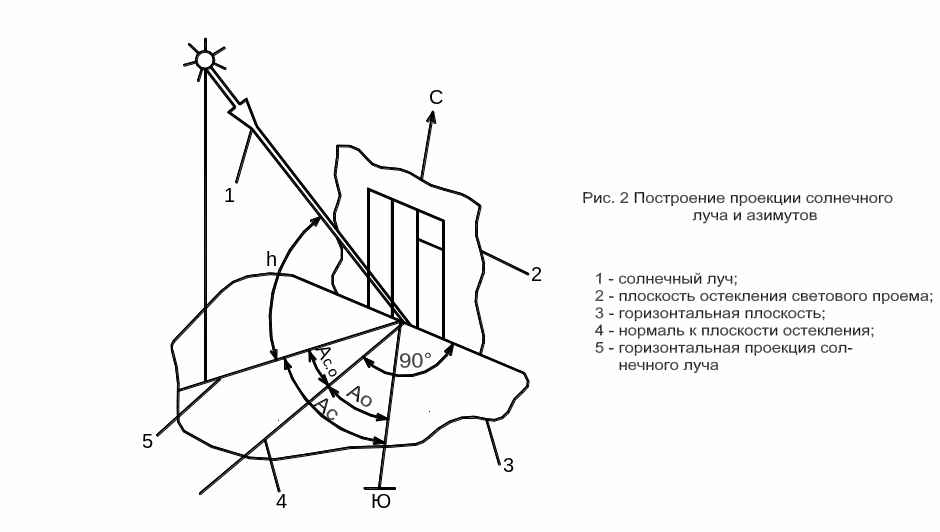

где А_с.о – солнечный азимут остекления, т.е. угол между нормалью к плоскости остекления и направлением на солнце (рис. 2);

q_в.п – количество тепла прямой солнечной радиации в июле, ккал/(чм²), поступающего в помещение через одинарное остекление со стеклом толщиной 2,5-3,5 мм вертикального заполнения светового проема, принимаемой для расчетного часа по табл. 5; по этой же таблице может быть установлен непосредственно период прямого облучения вертикального заполнения светового проема;

q_в.р – количество тепла рассеянной солнечной радиации в июле, ккал/(чм²), поступающего в помещение через одинарное остекление со стеклом толщиной 2,5-3,5 мм вертикального заполнения светового проема, принимаемое для расчетного часа по табл. 5;

К₁ – коэффициент, учитывающий затенение остекления световых проемов переплетами и загрязнение атмосферы (табл. 6);

К₂ – коэффициент, учитывающий загрязнение стекла (табл. 7).

h – высота Солнца, т.е. угол между направлением солнечного луча и его проекцией на горизонтальную плоскость, табл. 8.
